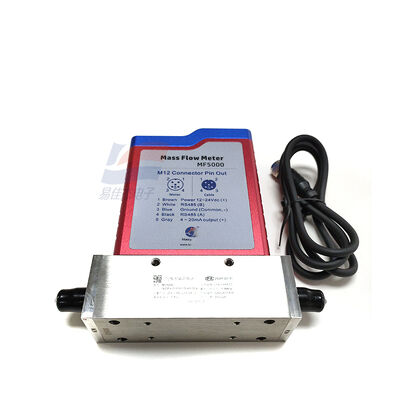

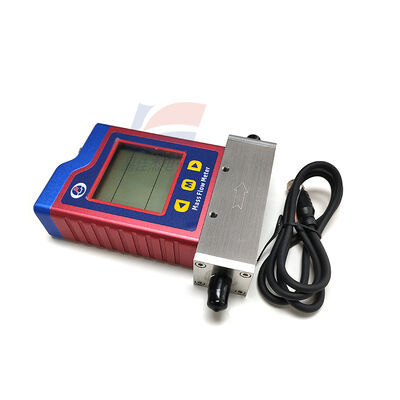

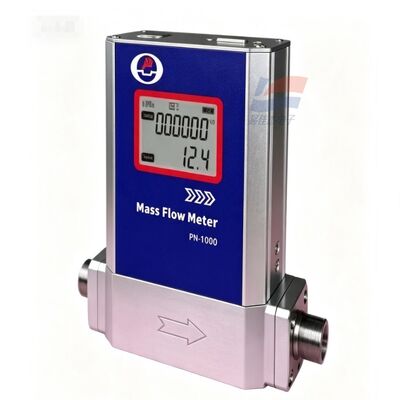

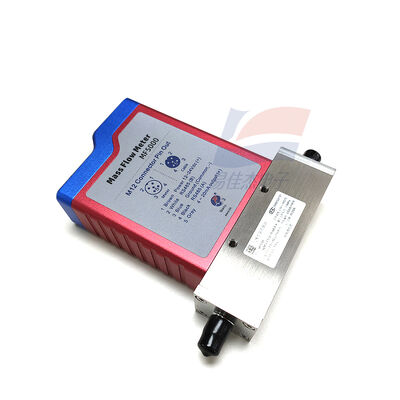

YJJ MF5006-N-50-B-D-R Συμπαγής Μετρητής Μαζικής Ροής Αερίου για Έλεγχο Προστατευτικού Αερίου Εξοπλισμού Λέιζερ

Περιγραφή του προϊόντος:

YJJ MF5006-N-50-B-D-R Συμπληκτικός μετρητής ροής μάζας αερίου για προστατευτικό έλεγχο αερίων εξοπλισμού λέιζερ

Χαρακτηριστικά:

Ι. Λεπτομερή ανάλυση του πίνακα των υποδειγμάτων κωδικών

Πεδίο κωδικοποίησης Επεξήγηση λεπτομερειών

MF5006 σειρά MF5000, διάμετρος DN6, εξωτερική πύλη αέρα 1/4-NPT

N Συνηθισμένη μη-εκρηκτική τυποποιημένη έκδοση, χωρίς οθόνη LCD

50 Πλήρη κλίμακα 0,5 - 50 SLPM (πρότυπα λίτρα ανά λεπτό)

Β 4-20mA αναλογική έξοδος σήματος ρεύματος

D Χρησιμοποιείται για τη βαθμονόμηση εργοστασίου με χρήση αέρα· υποστηρίζει την εναλλαγή συντελεστών διόρθωσης για καθαρά αέρια όπως το άζωτο, το οξυγόνο, το αργώνιο, το διοξείδιο του άνθρακα κλπ.

R Βάση τυποποιημένης έκδοσης δομή περίβλησης

ΙΙ. Αρχή μέτρησης

Τσιπ θερμικής ανίχνευσης διαφοράς σταθερής θερμοκρασίας MEMS, απευθείας ανίχνευση της ταχύτητας ροής μάζας αερίου, ενσωματωμένη αυτόματη αντιστάθμιση θερμοκρασίας-πίεσης,δεν επηρεάζονται από διακυμάνσεις της πίεσης του αερίου τροφοδοσίας και της θερμοκρασίας του περιβάλλοντοςΔομή αισθητήρα παράκαμψης, απώλεια πίεσης σωλήνα εξαιρετικά χαμηλή.

ΙΙΙ. Βασικές παραμέτρους απόδοσης

Πεδίο ροής: 0,5 - 50 SLPM

Ακριβότητα μέτρησης: ± 1,5 + 0,5% FS

Λάθος επαναληψιμότητας: ≤ ± 0,75% FS

Αναλογία εμβέλειας: 1001, μπορεί σταθερά να μετρήσει από μικρή ροή σε μεγάλη ροή

Χρόνος απόκρισης T90: ≤ 125 ms

Συνθήκη βαθμονόμησης: 20°C, κανονική ατμοσφαιρική πίεση καθαρός αέρας

IV. Ηλεκτρικές προδιαγραφές

Ηλεκτρική τροφοδοσία: συνεχής 8 - 24V βιομηχανική συνεχής τροφοδοσία

Συνολικό ρεύμα λειτουργίας: ≤ 50mA

Σημείο εξόδου: Β προδιαγραφή 4 - 20mA γραμμικό ρεύμα εξόδου, 4mA αντιστοιχεί σε τιμή ροής 0, 20mA αντιστοιχεί σε πλήρη κλίμακα 50 SLPM

Διασύνδεση επικοινωνίας: αριθ. RS485, χωρίς οθόνη LCD· κατάλληλη για άμεση σύνδεση με μονάδα απόκτησης PLC

V. Περιβαλλοντικές και ελαστικές παραμέτρους

θερμοκρασία περιβάλλοντος του οργάνου: -20°C ~ +65°C

Μέτρηση θερμοκρασίας αερίου: -10°C ~ +55°C

Μέγιστη αντοχή υπό πίεση: 1,5MPa (15bar)

Εργασιακή υγρασία: 0 - 95% RH, χωρίς συμπύκνωση υδρατμών

Συμβατό μέσο: αέρας, άζωτο, οξυγόνο, αργόνιο, διοξείδιο του άνθρακα κλπ. ξηρό και μη διαβρωτικό αέριο

Κατηγορία προστασίας: IP40

VI. Παραμέτρους μηχανικής δομής

Διασύνδεση αγωγού: εξωτερική κλωστή 1/4-NPT

Εσωτερική διάμετρος καναλιού αισθητήρα 6 mm

Υλικό κοιλότητας διαδρομής αερίου: 304 ανοξείδωτο χάλυβα

Υποστηρίζει οριζόντια, κατακόρυφη πολυκατευθυντική εγκατάσταση

VII. Χαρακτηριστικά του προϊόντος

Υπερ-χαμηλή απώλεια πίεσης, δεν θα προκαλέσει εξασθένιση της πίεσης του αγωγού τροφοδοσίας φυσικού αερίου

Ευρύ εύρος αναλογία, μπορεί σταθερά να μετρήσει 0,5SLPM μικρή ταχύτητα ροής αερίου

Πρότυπο 4 - Βιομηχανική ισχύς εξόδου 20mA, απλή καλωδίωση, συμβατή με τα περισσότερα βιομηχανικά συστήματα ελέγχου

Συμπίεστο σώμα χωρίς οθόνη, εξοικονομεί χώρο εγκατάστασης, κατάλληλο για ενσωμάτωση στο εσωτερικό του εξοπλισμού

Αντιηλεκτρομαγνητική παρεμβολή EMC βιομηχανικής κλάσης, συμβατή με εργαστηριακές συνθήκες, συνθήκες εξοπλισμού ημιαγωγών, συγκόλλησης

VIII. Σενάρια βιομηχανίας εφαρμογών (εξαγωγική ενσωμάτωση λέξεων-κλειδιών SEO)

Εργαστηριακό κύκλωμα τροφοδοσίας αερίου, εξοπλισμός παραγωγής οξυγόνου για την παρακολούθηση της διαδρομής αερίου, προστατευτικό αέριο συγκόλλησης, αέριο διεργασίας ημιαγωγών, ανίχνευση αγωγών συμπιεσμένου αέρα, αέριο εισόδου κυψελών καυσίμου,όργανο δειγματοληψίας αέρα περιβάλλοντος, σύστημα τροφοδοσίας αδρανών αερίων

Προδιαγραφές:
