Λεπτομέρειες:
|
| Μέγεθος θύρας: | 5,08 χιλ. | Υλικό στέγασης: | πυριτίου |
|---|---|---|---|
| Μέγιστη θερμοκρασία λειτουργίας: | + 85 C | Ελάχιστη θερμοκρασία λειτουργίας: | -25 C |
| Επισημαίνω: | AWM3000 αισθητήρας ροής μαζικού αέρα,Αισθητήρας ροής μαζικού αέρα AMW3303V,Αισθητήρας ροής αερίου Ν2 |
||

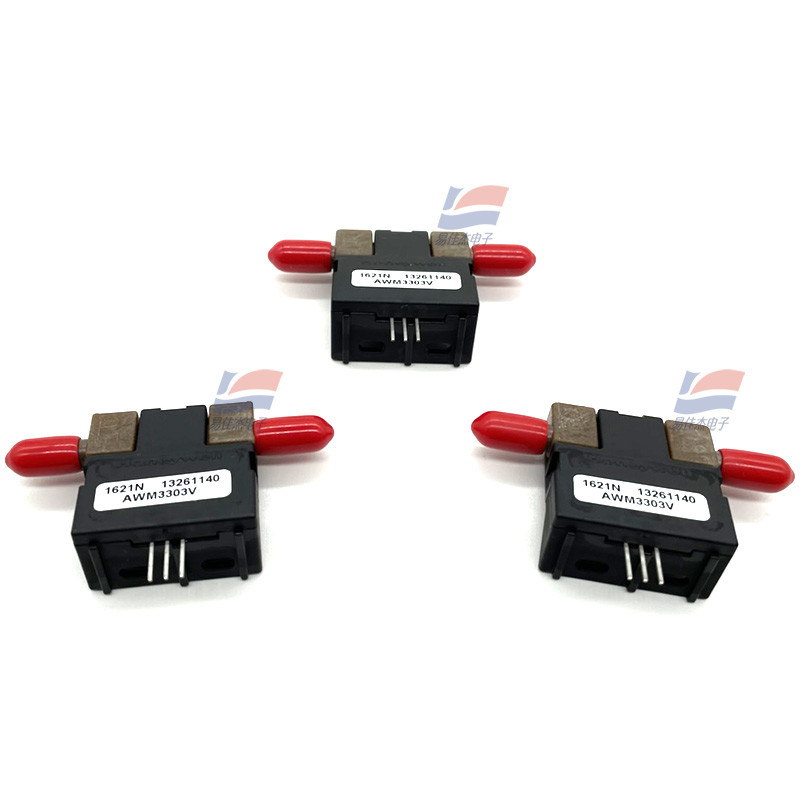

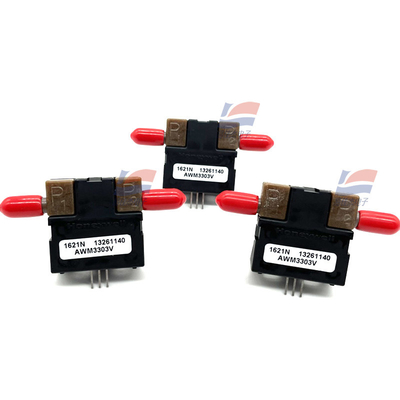

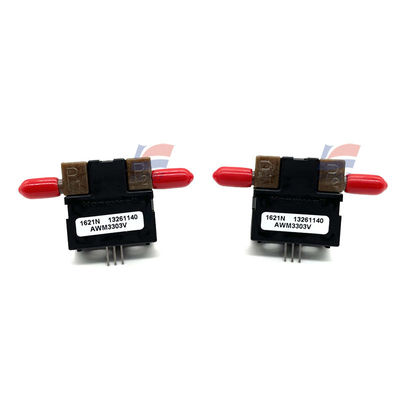

AMW3303V Κύκλωμα ελέγχου θερμαντήρα 3 πινς
Ειδικά χαρακτηριστικά
* Επεξεργασία με λέιζερ για βελτιωμένη εναλλακτικότητα αισθητήρων * Ανίχνευση ροής έως 1,0 SLPM * Ανίχνευση χαμηλής διαφορικής πίεσης
Όπως και η σειρά AWM2000, οι διπλές γέφυρες Wheatstone ελέγχουν τη μέτρηση της ροής αέρα.μπορεί να χρησιμοποιηθεί για την αύξηση του κέρδους και για την εισαγωγή αντιστάθμισης τάσης στην έξοδο αισθητήραΤο σχήμα στο σχήμα 3 απεικονίζει τα κυκλώματα ενίσχυσης στο αισθητήρα.το κύκλωμα ελέγχου του θερμαντήρα (βλέπε σχήμα 1) και το κύκλωμα τροφοδοσίας γέφυρας ανίχνευσης (βλέπε σχήμα 2) βρίσκονται επί του πακέτου
Πίνακας δεδομένων:
| Κατηγορία προϊόντων | Αισθητήρας ροής |
| Τύπος | Αισθητήρας ροής αέρα μάζας |
| Χρησιμοποιείται για | Ξηρό αέριο |
| Πεδίο | +/- 1 L/min |
| Ακριβότητα | 1% |
| Δραστηριώδης τάση τροφοδοσίας | 8 V έως 15 V |
Σημειώσεις:
1Ο αρχικός χρόνος προθέρμανσης για τα κυκλώματα που υπόκεινται στο σήμα είναι 1 λεπτό το πολύ.
2Η τάση εξόδου είναι σχετικομετρική με την τάση τροφοδοσίας.
3Οι αλλαγές θερμοκρασίας κατά την ανίχνευση της διαφορικής πίεσης συσχετίζονται με την αλλαγή πυκνότητας του αερίου σε σχέση με τη θερμοκρασία.
4. Το φορτίο εξόδου συνδέεται από το VOUT στο GND (πυροβόλο ρεύμα).
5Μέγιστος επιτρεπόμενος ρυθμός αλλαγής ροής για την πρόληψη ζημιών: 5,0 SLPM/1,0 δευτερόλεπτα.
* Για τους αισθητήρες διαφορικής πίεσης πρέπει να χρησιμοποιείται φίλτρο 5 μm.
