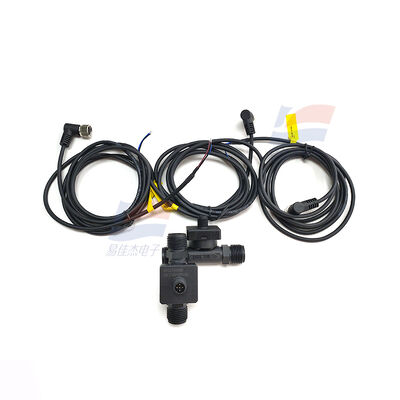

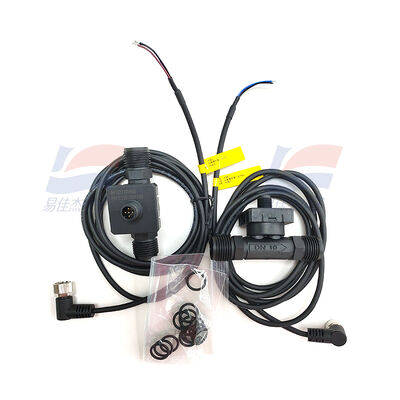

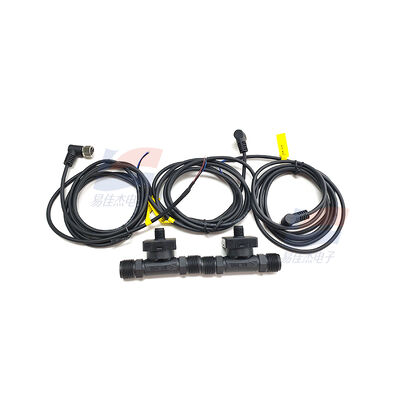

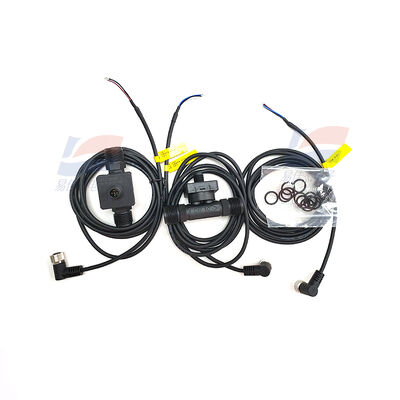

YJJ AFD2110W00 1,8 - 32L/min Αισθητήρας ροής νερού Vortex οικιακές συσκευές υδραυλικά συστήματα

Περιγραφή του προϊόντος:

YJJ AFD2110W00 1.8 - 32L/min Αισθητήρας ροής νερού δίνης Οικιακές συσκευές Υδραυλικά συστήματα

Χαρακτηριστικά:

Ι. Ερμηνεία του υποδείγματος AFD2110W00

AFD2: Σειρά αισθητήρων ροής υγρών με αναταραγμένη ροή

110: Κωδικός εύρους 1.8 - 32 L/min

W: Σήμα εξόδου 0 - 10V Έκδοση τάσης

00Κλασικό μοντέλο χωρίς πρόσθετες λειτουργίες.

ΙΙ. Βασικές ηλεκτρικές και ροές παραμέτρους

Δυναμική παροχή τάσης: 11,4 - 12,6V DC

Πεδίο μέτρησης: 1,8 - 32 L/min (διάμετρος σωλήνα με νήμα DN10, εξωτερική νήμα G1/2)

Ακριβότητα μέτρησης

Ρύση < 50% FS: πλήρης κλίμακας ± 1%

Πληροφορίες σχετικά με τη μέτρηση της ροής

Σήμα εξόδου: 0 - 10V Γραμμική τάση (Όσο υψηλότερη είναι η ροή, τόσο υψηλότερη είναι η τάση)

Μέση θερμοκρασία: -20°C - 90°C (Καθαρό νερό, ψυκτικό υγρό χαμηλής ιξώδους, αραιωμένο υγρό)

Θέρμανση περιβάλλοντος εργασίας: -30°C - +85°C

Θερμοκρασία αποθήκευσης: -30°C - +85°C

Διαρθρωτικά χαρακτηριστικά

Αρχή: Βον Κάρμαν Αναταραγμένη ροή, χωρίς κινητό ρότορα μέσα, λιγότερο πιθανό να κολλήσει από κλίμακα ή άμμο

Απώλεια πίεσης εξαιρετικά χαμηλή, δεν αυξάνει το φορτίο της αντλίας

Ανθεκτικό στις ακαθαρσίες, μακροχρόνιο χωρίς κλίση μηδενικού σημείου

Κύριο Σώμα PPS Μηχανικό πλαστικό, ανθεκτικό στο καθαρό νερό και σε ασθενώς διαβρωτικά μέσα

Μηχανική διεπαφή: DN10, G1/2 Εξωτερικό νήμα απευθείας μέσω της εγκατάστασης

Επίπεδο προστασίας: IP65, κατάλληλο για υγρό περιβάλλον εντός εξοπλισμού

Ζωή: Χωρίς φθαρμένα εξαρτήματα, συνεχή λειτουργία για περισσότερα από 5 χρόνια Σταθερή

ΙΙΙ. Κεντρικά πλεονεκτήματα του προϊόντος

Καμία κίνηση του ρότορα, η κλίμακα και η άμμος είναι λιγότερο πιθανό να κολλήσουν, χαμηλό κόστος συντήρησης

Μικρή απόκλιση θερμοκρασίας, σταθερή μέτρηση σε εναλλασσόμενες πλωτές οδούς

0 - 10V Τυπική αναλογική ποσότητα, μπορεί να συνδεθεί απευθείας με PLC, πίνακα ελέγχου θερμοκρασίας και όργανα

Χαμηλή απώλεια πίεσης, αντλία θερμότητας, θερμαντήρας νερού δεν θα αυξήσει την κατανάλωση ενέργειας

Συμπίεστο μέγεθος, OEM πλήρης μηχανή ενσωματωμένη εγκατάσταση

IV. Κύρια σενάρια εφαρμογής

1Οικιακές συσκευές και υδραυλικά (Πιο δημοφιλή)

Ανίχνευση ροής αερίου/ηλεκτρικού θερμαντήρα νερού, ανάφλεξη τροφοδοσίας νερού, προστασία από διακοπή του νερού

Αντλία θερμότητας από πηγές αέρα, παρακολούθηση ροής κυκλοφορίας νερού θέρμανσης δαπέδου, συναγερμός έλλειψης νερού / χαμηλής ροής

Κεραυνός τοίχου, μηχανή άμεσης μέτρησης ροής πόσιμου νερού

2. HVAC εξαερισμός και κεντρικό κλιματισμό

Μονάδα ψύξης νερού, ψύξης νερού, παρακολούθηση ροής νερού κατάψυξης

Αποτροπή ανεπαρκούς ροής που οδηγεί στην κατάψυξη του εξατμιστήρα, προστασία από υπερφόρτωση του συμπιεστή

Στατιστικές ροής συστήματος θερμικής ανάκτησης κτιρίων, υπολογισμός κατανάλωσης ενέργειας

3Ιατρικός εξοπλισμός

Μηχανή αιμοκάθαρσης, Μηχανή καθαρού νερού, Ποσοτικός έλεγχος ροής υγρών ιατρικής άρδευσης

Ιατρική ψύξη Παρακολούθηση ροής υδάτινων οδών

4Βιομηχανικός εξοπλισμός ψύξης

Παρακολούθηση ροής κυκλώματος ψύξης νερού μπαταρίας, δεξαμενής ενέργειας υδρογόνου

Προστασία της ροής υδάτινων οδών

5Μικρό εξοπλισμό χημικών / καθαρού νερού

Παρακολούθηση ροής διαλύματος με μεθανόλη, αιθανόλη, αραιωμένο διάλυμα χαμηλής ιξώδους

Μετρήσεις ροής κυκλωτικού νερού εργαστηριακού εξοπλισμού καθαρισμού νερού μικρού μεγέθους

Προδιαγραφές:
