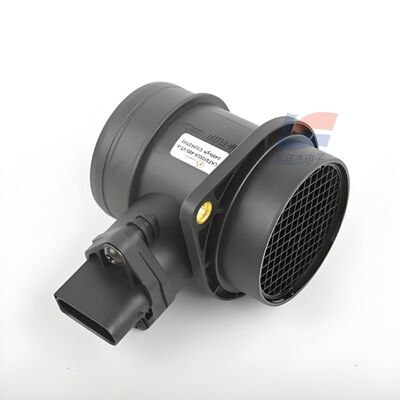

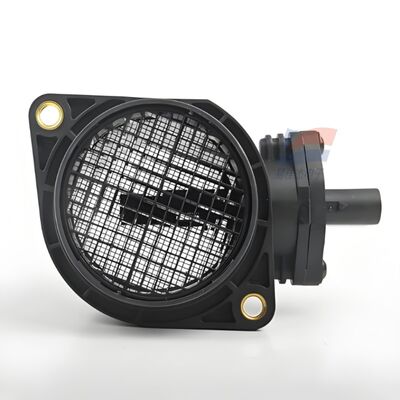

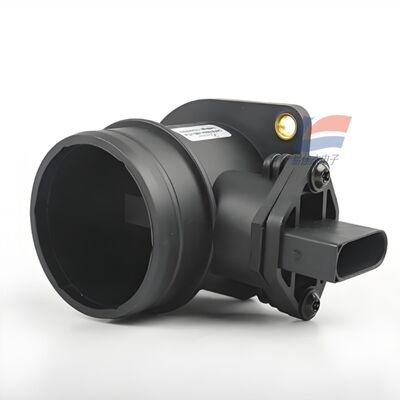

YJJ CAFS1000A αισθητήρας ροής αέρα αυτοκινήτου - μετρητής ροής αερίου με DN60

Περιγραφή του προϊόντος:

YJJ CAFS1000A αισθητήρας ροής αέρα αυτοκινήτου - μετρητής ροής αερίου με DN60

Χαρακτηριστικά:

Ι. Βασικές πληροφορίες για το μοντέλο

Σειρά: Αισθητήρας ροής αέρα αυτοκινήτων CAFS1000

Πρότυπο: CAFS1000A (Ενσωματωμένος μετρητής ροής αέρα τύπου σωλήνα, συμβατό μοντέλο εξοπλισμού οικοδεσπότη)

Αρχή μέτρησης: Θερμικό τσιπ πυριτίου MEMS, άμεση μέτρηση της ποιότητας της ροής αέρα (kg/ώρα), μη όγκος ροής

ΙΙ. Βασικές παραμέτρους απόδοσης

1Προδιαγραφές μέτρησης ροής

Τυπική περιοχή: 10 - 1000 kg/h (προσαρμόσιμες περιοχές 250/320/370/800 kg/h细分)

Επάνω όριο ταχύτητας ροής αέρα: 0 - 60 m/s

Μέσο μέτρησης: Καθαρός και ξηρός αέρας, αδρανές αέρια, απαγορευμένη υψηλή σκόνη, μόλυνση από πετρέλαιο, ανάμειξη αερίου πετρελαίου και νερού

Ακριβότητα μέτρησης: ±2,0% FS (συνολικό εύρος συνολικού σφάλματος)

Επαναληψιμότητα: < 0,5% FS

Χρόνος απόκρισης T90: ≤ 15 ms (Γρήγορη δέσμευση της παροδικής πρόσληψης του κινητήρα)

Μέγιστη ανοχή Στατική πίεση: 0,3 MPa (3bar)

Αντοχή σε αντίκτυπο: 100g, σταθερή σε οχήματα με αδιέξοδο

2Ηλεκτρικές παραμέτρους

Η τάση τροφοδοσίας: 7 - 24VDC (Κανονισμός συστήματος οχήματος 12V, συμβατό όχημα ντίζελ 24V)

Τυπική τάση λειτουργίας: 12V DC

Εργασιακό ρεύμα: < 50mA (14V κατάσταση)

Σήμα εξόδου (δύο επιλογές, προσαρμοσμένο από το εργοστάσιο)

Αναλογική έξοδος τάσης: 1 - 5V γραμμική αναλογική έξοδος (κυβερνητική λύση οχήματος)

Έξοδος παλμού συχνότητας: συμβατή με ECU παλαιού τύπου

Ενσωματωμένη βαθμονόμηση πλήρους θερμοκρασίας ASIC, χωρίς να απαιτείται πρόσθετο κύκλωμα αντιστάθμισης θερμοκρασίας

Βαθμός προστασίας: IP40

3Θερμοκρασία και Περιβάλλον

Θερμοκρασία λειτουργίας: -40°C ∙ +125°C (Περιβάλλον θερμοκρασίας σε ευρύ χώρο κινητήρα)

Θερμοκρασία αποθήκευσης: -40°C ∙ +125°C

Ανεκτικότητα υγρασίας: 0 - 100% RH, μπορεί να ανεχθεί ελαφρά υδρατμούς συμπύκνωσης

Αναφορά βαθμονόμησης: 20°C, τυποποιημένη ατμοσφαιρική πίεση 101,325 kPa

4Μηχανική δομή

Υλικό κελύφους: ABS θερμοανθεκτικό μηχανικό πλαστικό

Μέθοδος εγκατάστασης: Τύπος φλάντζης σωλήνα εισαγωγής ευθείας διαρροής, εγκατεστημένη μεταξύ φίλτρου αέρα και τροχιάς

Σημείωση της κατεύθυνσης ροής: Ετικέτες Shell Κατεύθυνση ροής αέρα, δεν μπορεί να εγκατασταθεί ανάποδα

Ηλεκτρική διεπαφή: Τυποποιημένη πολλαπλή σύνδεση οχήματος, που συνδέεται απευθείας με την ECU του οχήματος

ΙΙΙ. Κεντρικά πλεονεκτήματα προϊόντων

Θερμικό τσιπ MEMS, άμεση έξοδος ποιότητας ροής αέρα, ECU Δεν απαιτείται μετατροπή πυκνότητας

Εγκαταστατική ολοκληρωμένη θερμοκρασία και γραμμική αντιστάθμιση, απλουστεύει την ανάπτυξη ECU

Υπέροχο εύρος τάσης οχήματος 7 - 24V, καθολικό για οχήματα βενζίνης / ντίζελ

Ανταπόκριση ≤ 15 ms, ταιριάζει με ακρίβεια με την επιτάχυνση έκτακτης ανάγκης του κινητήρα, σε μεταβατικές συνθήκες αδρανοποίησης

Κέντρο αισθητήρα στερεής κατάστασης, χωρίς ευάλωτο φιλμ, αντι-σκονική, αντι-επιπτώσεις της ροής αέρα, μακρά διάρκεια ζωής

Γραμμική 1 - 5V αναλογική έξοδος, συμβατή με γενική συλλογή ECU αυτοκινήτων

IV. Κύρια σενάρια εφαρμογής

1Συστήματα ηλεκτροπαραγωγής αυτοκινήτων (Κύρια εφαρμογή)

Ηλεκτρονικά ελεγχόμενη παρακολούθηση της ποιότητας ροής εισόδου του κινητήρα βενζίνης / ντίζελ

ECU Core Collection Element for Engine Injection Volume Calculation: Ελέγχει με ακρίβεια την ένεση με βάση τον όγκο εισόδου, βελτιστοποιεί την ισχύ, την κατανάλωση καυσίμου και τις εκπομπές καυσαερίων

Μέρη αντικατάστασης μετρητών πρόσληψης επιβατικών οχημάτων, επαγγελματικών οχημάτων, ελαφρών φορτηγών, τροποποιημένων οχημάτων

Παρακολούθηση κλειστού κυκλώματος ροής πρόσληψης του τουρμποσυμπιεστή

2- Βιομηχανικοί εξοπλισμός αερίου και καύσης

Κεραυνός αερίου, βιομηχανικός ρυθμιστής αναλογίας καυσίμου καυστήρα

Συμπίεση αέρα, γεννήτρια αερίου Συγκρότημα παρακολούθησης ροής εισόδου

Εξοπλισμός επεξεργασίας καυσαερίων (EGR Recirculation of Exhaust Gas) Ανίχνευση αναλογίας αέρα

3Εμπορικός εξοπλισμός

Μεγάλες μονάδες καθαρού αέρα, βιομηχανικό εξοπλισμό καθαρισμού Μετρήσεις αέρα μεγάλου όγκου

Φούρνοι θερμού αέρα για καύσιμα/αέριο, εξοπλισμός ξήρανσης

V. Διαχωρισμός των μοντέλων σειράς

CAFS1000A: Ενσωματωμένος μετρητής ροής αυτοκινήτων μεγάλου κύματος τύπου σωλήνα (10 - 1000 kg/h, συμπληρωματικό για το όχημα)

CAFS1000B: Μικρό μοντέλο μικροδιαρροής σωλήνων τύπου πλάκας, κατάλληλο για βιομηχανικούς μικρούς αεραγωγούς και ιατρικούς γεννήτες οξυγόνου

CAFS3000: Μικροσκοπικός αισθητήρας ροής MEMS χαμηλής εμβέλειας τύπου ενσωμάτωσης (επίπεδο SCCM για μικροσκοπικά αέρια)
