Περιγραφή προϊόντος:

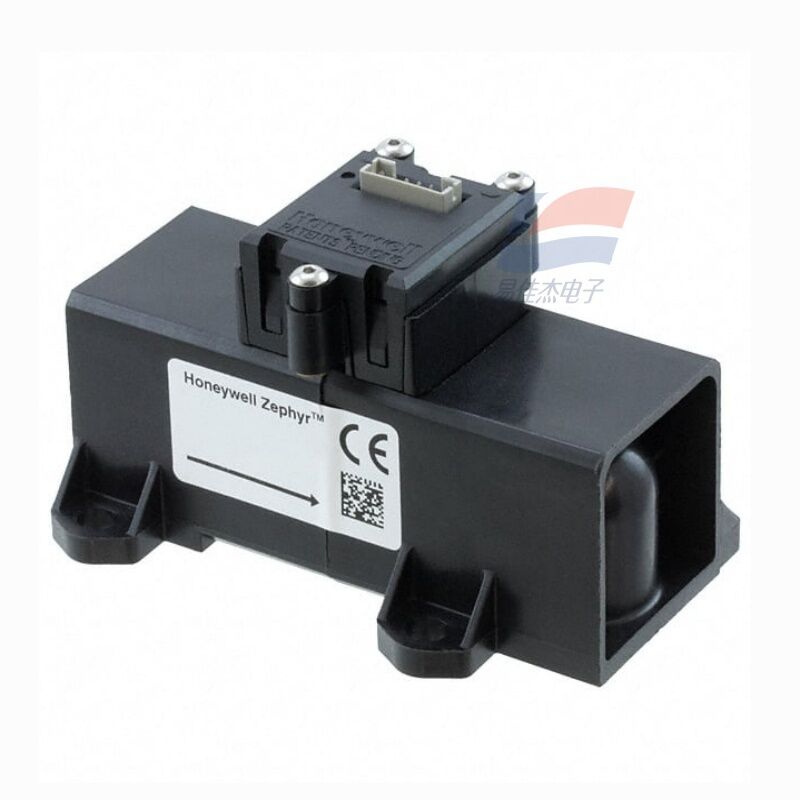

YJJ HAFUHM0020L4AXT Θερμικός αισθητήρας ροής μάζας 0-20SLPM για ιατρικές εφαρμογές

Χαρακτηριστικά:

I. Βασικές παράμετροι (25℃, 1 atm, αέρας)

Μοντέλο: HAFUHM0020L4AXT

Μέσο μέτρησης: Ξηρό, καθαρό, αέρας χωρίς λάδια / μη διαβρωτικό αέριο

Εύρος: 0–20 SLPM (τυπικά λίτρα ανά λεπτό)

Ακρίβεια: ±0,5% FS (πλήρης κλίμακα), ±0,5% ανάγνωση

Επαναληψιμότητα: ±0,1% FS

Ανάλυση: Έως 0,002 SLPM

Χρόνος απόκρισης: ≤ 1 ms (γρήγορη δυναμική)

Διεπαφή εξόδου: I2C (ψηφιακή), slave address 0x49, επίπεδο 3,3V

Τάση τροφοδοσίας: 3–10 VDC (τυπικά 3,3V/5V)

Κατανάλωση ισχύος: Στατική περίπου 25 mW, μέγιστη ≤ 60 mW

Θερμοκρασία λειτουργίας: -20℃ έως +70℃; μεσαία αντιστάθμιση 0℃ έως +50℃

Αντίσταση πίεσης: Μέγιστη 60 psi (≈4 bar)

Διεπαφή: κωνικός αρσενικός σύνδεσμος 22 mm (ISO 5356), τύπος γρήγορης εισαγωγής

Συσκευασία: Υποδοχή SIP 6 ακίδων, θερμοπλαστικό περίβλημα επιβραδυντικό φλόγας

Πιστοποίηση: Συμβατό με RoHS, μόνωση ιατρικής ποιότητας και κατά των παρεμβολών

II. Ερμηνεία μοντέλου (HAFUHM0020L4AXT)

HAF: Σειρά Zephyr

U: Τύπος γενικής χρήσης

HM: κανάλι υψηλής ακρίβειας + μικρής εμβέλειας (διαφορετικό από HH/HT)

0020: Πλήρης κλίμακα 20 SLPM

L4: Έξοδος I2C, διεπαφή γρήγορης εισαγωγής 22 mm

AXT: Τυπική διαμόρφωση, χωρίς ειδικές επιλογές

III. Αρχή Εργασίας

Χρήση θερμικής μικρογέφυρας MEMS:

Το τσιπ ενσωματώνει αντίσταση θέρμανσης μόνωσης + αντιστάσεις ανίχνευσης θερμοκρασίας ανάντη και κατάντη.

Η ροή αέρα αφαιρεί τη θερμότητα, τη διαφορά θερμοκρασίας ανάντη και κατάντη ∝ ρυθμός ροής μάζας.

Το ενσωματωμένο ASIC ολοκληρώνει την αντιστάθμιση θερμοκρασίας, τη γραμμικοποίηση, την ψηφιοποίηση και την έξοδο I2C.

Μετρά άμεσα τον ρυθμό ροής μάζας, χωρίς να επηρεάζεται από τις διακυμάνσεις θερμοκρασίας/πίεσης.

IV. Κύριες εφαρμογές (σενάρια χαμηλής ροής υψηλής ακρίβειας)

Ιατρικός εξοπλισμός:

Ακριβής έλεγχος της αναλογίας μίγματος οξυγόνου/αέρα σε αναπνευστήρες/αναισθησιολογικά μηχανήματα

Παρακολούθηση χαμηλής ροής για όργανα πνευμονικής λειτουργίας, νεφελοποιητές (0–20 SLPM)

Βιομηχανικός αυτοματισμός:

Ακριβής αναλογία αερίου (όπως αέριο θωράκισης συγκόλλησης, αδρανές αέριο)

Εξοπλισμός ανίχνευσης διαρροών, αναλυτής αερίων βαθμονόμηση χαμηλής ροής και σταθερότητα

Περιβαλλοντική παρακολούθηση:

Έλεγχος κλειστού βρόχου χαμηλής ροής για αντλίες δειγματοληψίας αέρα, αναλυτές VOC

Έρευνα και εργαστήριο:

Μικρομέτρηση ροής για αγωγούς αερίου, πνευματικός εξοπλισμός ακριβείας

Συσκευές / καθαρός αέρας:

Υψηλής ποιότητας καθαριστές αέρα, φρέσκος αέρας ιατρικής ποιότητας με ανάδραση χαμηλής ροής
