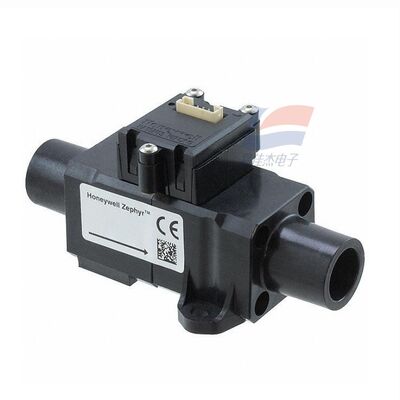

YJJ HAFUHH0050L4AXT MEMS θερμικός αισθητήρας ροής μάζας για ιατρική χρήση 0-50SLPM

Περιγραφή του προϊόντος:

YJJ HAFUHH0050L4AXT MEMS θερμικός αισθητήρας ροής μάζας για ιατρική χρήση 0-50SLPM

Χαρακτηριστικά:

Ι. Παραμέτροι πυρήνα (25 °C, 1 ατμόσφαιρα)

Πρότυπο: HAFUHH0050L4AXT

Μέσο μέτρησης: ξηρός και καθαρός αέρας / μη διαβρωτικό αέριο

Περιοχή: 0 ∆50 SLPM (αποφασιστικότητα έως ± 0,05 SLPM)

Ακριβότητα: ±0,5% FS (πλήρης κλίμακας), ±0,5% ανάγνωση

Επαναληψιμότητα: ±0,1% FS

Χρόνος απόκρισης: ≤ 1 ms (ταχεία δυναμική μέτρηση)

Διασύνδεση εξόδου: I2C (ψηφιακή), επίπεδο 3.3V

Η τάση τροφοδοσίας: 3 ̇ 10 VDC (τυπική 3.3/5V)

Κατανάλωση ενέργειας: Στατική περίπου 25 mW, μέγιστη ≤ 60 mW

Θερμοκρασία λειτουργίας: -20°C έως +70°C, μέση αντιστάθμιση 0°C έως +50°C

Αντίσταση πίεσης: Μέγιστο 60 psi (περίπου 4 bar)

Μέγεθος διεπαφής: 22 mm κωνικός αρσενικός σύνδεσμος (πνευματική γρήγορη σύνδεση)

Συσκευή: Σύνδεσμος SIP 6 πινών, θερμοπλαστική θήκη με ανθεκτική φλόγα

Ζωή: > 5 έτη (φυσιολογική λειτουργία), συμβατή με το RoHS

ΙΙ. Αρχή λειτουργίας

Χρησιμοποιεί τεχνολογία θερμικής μικρογέφυρας MEMS:

Το τσιπ περιλαμβάνει μια μονωμένη αντίσταση θέρμανσης + αντίσταση ανίχνευσης θερμοκρασίας άνω και κατωτέρω.

Η ροή αέρα απομακρύνει τη θερμότητα και η διαφορά θερμοκρασίας μεταξύ ανωτέρω και κατωτέρω είναι ανάλογη με την ταχύτητα ροής μάζας.

Το τσιπ ASIC ολοκληρώνει την αντιστάθμιση θερμοκρασίας, την γραμμικότητα, την ψηφιοποίηση και εκπέμπει σήμα I2C.

Μετρά άμεσα την ταχύτητα ροής μάζας, χωρίς να επηρεάζεται από διακυμάνσεις θερμοκρασίας / πίεσης.

ΙΙΙ. Κύρια εφαρμογές

Ιατρικός εξοπλισμός: ακριβής έλεγχος της ροής οξυγόνου / αέρα για αεραγωγούς, μηχανές αναισθησίας, όργανα πνευμονικής λειτουργίας.

Βιομηχανική αυτοματοποίηση: αναλογία αερίου, αέριο προστασίας συγκόλλησης, εξοπλισμός ανίχνευσης διαρροών, παρακολούθηση της ροής μάζας αερίου.

Παρακολούθηση του περιβάλλοντος: βαθμονόμηση ροής αντλίας δειγματοληψίας αέρα, σταθερότητα ροής του αναλυτή αερίων.

Συσκευές/καθαρός αέρας: Σύστηματα υψηλής τεχνολογίας καθαρού αέρα, καθαριστές αέρα με έλεγχο του όγκου του αέρα σε κλειστό κύκλο.

Ερευνητικά όργανα: εργαστηριακοί αγωγοί αερίου, μέτρηση ροής με ακριβή πνευματικό εξοπλισμό.

Προδιαγραφές:
