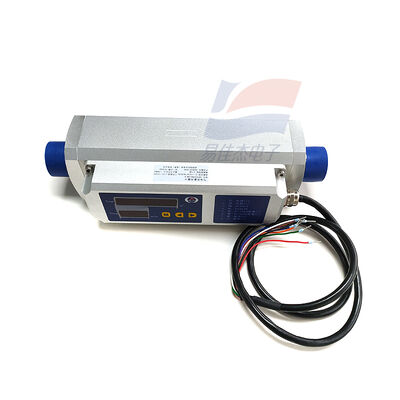

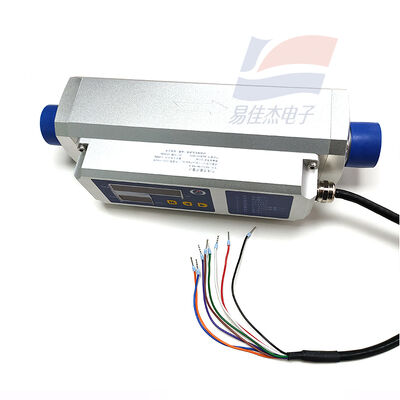

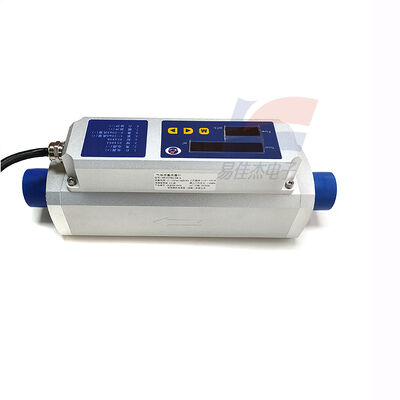

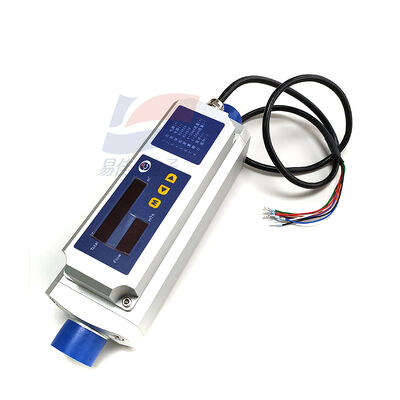

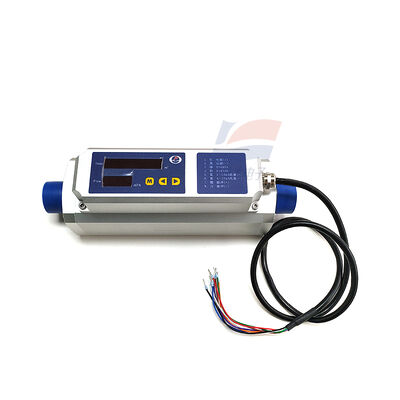

YJJ MF2025BE-AB-A MEMS μέτρο ροής μάζας θερμικών αερίων για τη μέτρηση βιομηχανικών αερίων

Περιγραφή του προϊόντος:

YJJ MF2025BE-AB-A MEMS μέτρο ροής μάζας θερμικών αερίων για τη μέτρηση βιομηχανικών αερίων

Χαρακτηριστικά:

Ι. Αποσυναρμολόγηση μοντέλου (MF2025BE-AB-A)

MF2025: Σειρά, **DN25 (1") ** διάμετρος

Β: Βασικός τύπος (με οθόνη)

Ε: Σώμα σωλήνα από κράμα αλουμινίου

AB: Συνδυασμός εξόδου RS485 + 4-20mA

Α: Κανονική σειρά / συμβατική διαμόρφωση

ΙΙ. Βασικές παραμέτρους

1Δυναμικό μέτρησης

Μέσο μέτρησης: αέρας, αζώτου, οξυγόνου, αργονίου, διοξειδίου του άνθρακα κλπ.

Διάμετρος: DN25 (1"), εσωτερική κλωστή G1"

Περιοχή (αέρας, 20°C/1 atm): 2 ̊100 m3/h (πρότυπο)

Ακριβότητα: ± 2,0% ανάγνωση + 0,5% FS

Επαναληψιμότητα: ≤ ± 0,5% FS

Αναλογία εμβέλειας: 50:1 (εμβέλεια)

Χρόνος απόκρισης: ≤2 s

2Ηλεκτρική και Διασύνδεση

Ηλεκτρική τροφοδοσία: 24 VDC ±10%

Έξοδος: RS485 (Modbus-RTU) + 4-20mA (διαρροή)

Εμφάνιση: LED, 4ψήφια στιγμιαία ροή + 8ψήφια σωρευτική ποσότητα

Κατανάλωση ενέργειας: ≤ 2 W

3Περιβαλλοντική και Μηχανική

Θερμοκρασία λειτουργίας: -10°C έως +55°C· περιβάλλον -20°C έως +60°C

Ενεργειακή πίεση: ≤1,0 MPa

Η υγρασία: 0·95% RH (χωρίς συμπύκνωση)

Υλικό: κράμα αλουμινίου (σωλήνας σωλήνα), 316L (σύνδεση υγρού)

Τάξη προστασίας: IP65 (αδιάβροχη προς τη σκόνη και το νερό, εξωτερική χρήση)

Εγκατάσταση: Οριζόντια / κατακόρυφη, χωρίς ανάγκη για ευθεία διατομή σωλήνα (ο πλεονέκτημα του θερμικού τύπου)

4Βασικά χαρακτηριστικά

Αρχή θερμικού τύπου MEMS: άμεση μέτρηση της ταχύτητας ροής μάζας, χωρίς αντιστάθμιση θερμοκρασίας / πίεσης

Τσιπ χαμηλής κατανάλωσης ενέργειας: μακροπρόθεσμη σταθερότητα, μικρή παραίτηση

Αποθήκευση δεδομένων: Τα ιστορικά αρχεία μπορούν να εξάγονται για ανάλυση

Σώμα από κράμα αλουμινίου: Ελαφρύ (περίπου 1,2 kg), ανθεκτικό στις δονήσεις

ΙΙΙ. Κύρια εφαρμογές

1. Μέτρηση βιομηχανικών αερίων (κεντρικός)

Συμπυκνωμένος αέρας: Παρακολούθηση της χρήσης αερίου από εργοστάσιο / εξοπλισμό, κατανομή του κόστους ενέργειας, έλεγχος εξοικονόμησης ενέργειας

Αζώτο / οξυγόνο / αργόνο: Χημικά, ηλεκτρονικά, συγκόλληση, θερμική επεξεργασία, έλεγχο ροής αερίων

Διοξείδιο του άνθρακα: συσκευασίες τροφίμων, θερμοκήπια, αέριο προστασίας από συγκόλληση

2Περιβάλλον και ενέργεια

Απορρίμματα αερίων / καυσαερίων: Παρακολούθηση καθαρών αερίων εκπομπών χαμηλής συγκέντρωσης

Αέριο/βιοαέριο: Μέτρηση ροής ποιότητας οικιακού/βιομηχανικού αερίου (ξηρό και απαλλαγμένο από ακαθαρσίες)

Διαχείριση ενέργειας: Παρακολούθηση της κατανάλωσης ενέργειας από το φυσικό αέριο σε εργοστάσια, λογιστική κόστους

3. Υποστήριξη παραγωγής

Ηλεκτρονικά / ημιαγωγούς: ακριβής αναλογία και έλεγχος ροής αερίων υψηλής καθαρότητας (N2/O2/Ar)

Τρόφιμα /: Παρακολούθηση αποστειρωμένου αερίου, ροή προστατευτικού αερίου

Ζύγιση / κοπή: Σταθερός έλεγχος του αερίου προστασίας (Ar/CO2)

4Εργαστήριο και γενικός εξοπλισμός

Πειραματικό αέριο: Μικρή ροή, υψηλής ακρίβειας αναλογία αερίου και μέτρηση

Ελέγχος καύσης: Ελέγχος ποιότητας ροής με κλειστό κύκλο αερίου / βοηθητικού αερίου

IV. Σύγκριση μοντέλων (αυτή η σειρά)

MF2025BE-AB-A: DN25, 2·100 m3/h, RS485 + 4-20mA, με οθόνη (αυτό το μοντέλο)

MF2032: DN32, 5·160 m3/h

MF2050: DN50, 10·400 m3/h

V. Εγκατάσταση και σημειώσεις

Το μέσο πρέπει να είναι στεγνό, καθαρό, απαλλαγμένο από λάδι και χωρίς νερό συμπύκνωσης.

Αποφύγετε ισχυρές δονήσεις, ισχυρές ηλεκτρομαγνητικές παρεμβολές (έξω από μετατροπέα συχνότητας)

Όταν τοποθετείται οριζόντια, η οθόνη κοιτάζει προς τα πάνω· όταν τοποθετείται κάθετα, η κατεύθυνση ροής είναι από κάτω προς τα πάνω
