AWM2300V Αισθητήρας ροής 50 mV Ηλεκτρική τάση εξόδου Σημείο τρύπανσης 650 μscm 30 mW Κατανάλωση ισχύος για ακριβή παρακολούθηση ροής

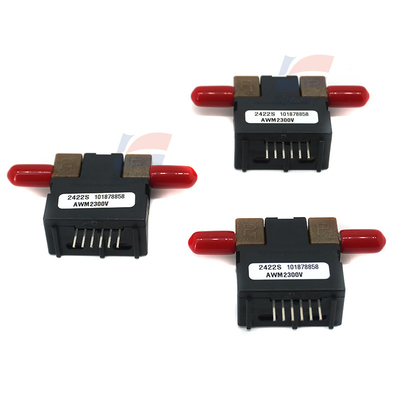

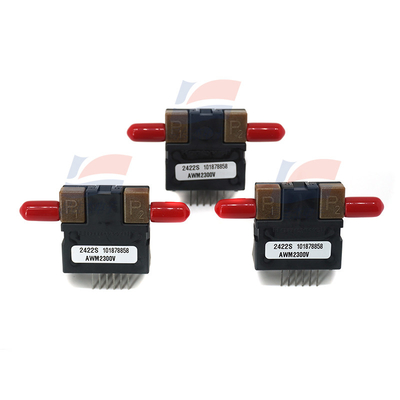

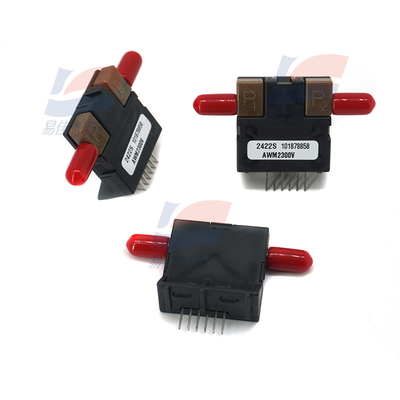

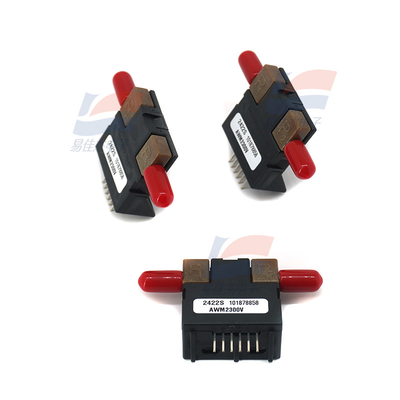

Αισθητήρας ροής AWM2300V

Γενικές πληροφορίες:

Ο αισθητήρας μάζας ροής αέρα AWM2000 είναι μια παθητική συσκευή που αποτελείται από δύο γέφυρες Wheatstone: μία για τον έλεγχο του θερμαντήρα κλειστού βρόχου και μία για τα δίδυμα στοιχεία αισθητήρα.Το όργανο ελέγχου του θερμαντήρα στο σχήμα 1 απαιτείται για λειτουργία σύμφωνα με τις προδιαγραφές.Το διαχωριστικό ενισχυτή οργάνωσης στο σχήμα 3 μπορεί να χρησιμοποιηθεί για την αύξηση της αύξησης και την εισαγωγή αντιστάθμισης τάσης στην έξοδο αισθητήρα.

ΜΕΤΙΑ ΚΑΤΑΝΤΑΣΗ:

Η συσσώρευση σκόνης προκαλεί την πτώση της πίεσης σε όλο τον αισθητήρα να αυξάνεται για κάθε δεδομένο ρυθμό ροής

Η απόφραξη μπορεί να αποφευχθεί με τη χρήση ενός φθηνού φίλτρου 5 μm πάνω από το ανιχνευτικό στοιχείο.

ΜΑΣΑΣ ΠΡΟΣΚΛΗΣΗς έναντι ΔΙΦΑΡΙΚΗΣ ΠΡΕΣΥΣΗς:

Το τσιπ μικρογέφυρας είναι βασικά ένα τσιπ αισθητήρα ροής μάζας που χρησιμοποιεί έναν μηχανισμό θερμικής μεταφοράς.Το εύρος ανίχνευσης μπορεί να επεκταθεί κατά την ανίχνευση μιας ροής δειγματοληψίας της κύριας ροής μειώνοντας τη σχέση της διαμέτρου της κύριας διαδρομής ροής με τη ελάχιστη διάμετρο του σωλήνα ροής αέρα μέσα στον αισθητήραΗ αφαίρεση της ροής που λαμβάνεται ως δείγμα έχει ως αποτέλεσμα την αντίστροφη ενίσχυση, η οποία επιτυγχάνεται με μηχανικά μέσα.Όσο μεγαλύτερη είναι η διαφορική πίεση, όσο περισσότερη μάζα ρέει.Οι μεταβολές της πυκνότητας των ρευστών μέσων λόγω των αλλαγών της περιβαλλοντικής πίεσης και της θερμοκρασίας θα αλλάξουν την έξοδο του αισθητήρα διαφορικής πίεσης AWM2200V ανάλογα με την αλλαγή της απόλυτης πυκνότηταςΟι άλλοι αισθητήρες ροής μάζας δεν επηρεάζονται από τις αλλαγές πυκνότητας.

ΔΙΚΑΛΗΣΗ ΣΥΝΟΔΡΟΦΗΣ Σημείωση:

Ο αισθητήρας πρέπει να είναι σταθερά συνδεδεμένος με την πλακέτα του υπολογιστή πριν από τη συγκόλληση Η συγκόλληση με το χέρι: 1. Χρησιμοποιήστε σίδερο συγκόλλησης με ελεγχόμενη θερμοκρασία με άκρο διαμέτρου 3,2 mm (1/8 ίντσες). 2. Ρυθμίστε τη θερμοκρασία στους 400 ° C [750 ° F].Κρατήστε την άκρη του τερματικού για 5 δευτερόλεπτα το πολύ. 3. Χρησιμοποιήστε συγκόλληση πυρήνα λοζίνης ροής τύπου R και καθαρίστε το χέρι μετά τη συγκόλληση.

Οδηγίες συγκόλλησης, συνεχής συγκόλληση κυμάτων:

1. Ρυθμίστε τη θερμοκρασία της συγκόλλησης σε 250 °C [480 °F] το πολύ. 2. Κάντε την ζώνη να τρέχει με ταχύτητα τουλάχιστον 1,54 μέτρα (5 πόδια) το λεπτό. 3. Τελειώνει ο σωλήνας κάλυψης κατά το καθαρισμό.
