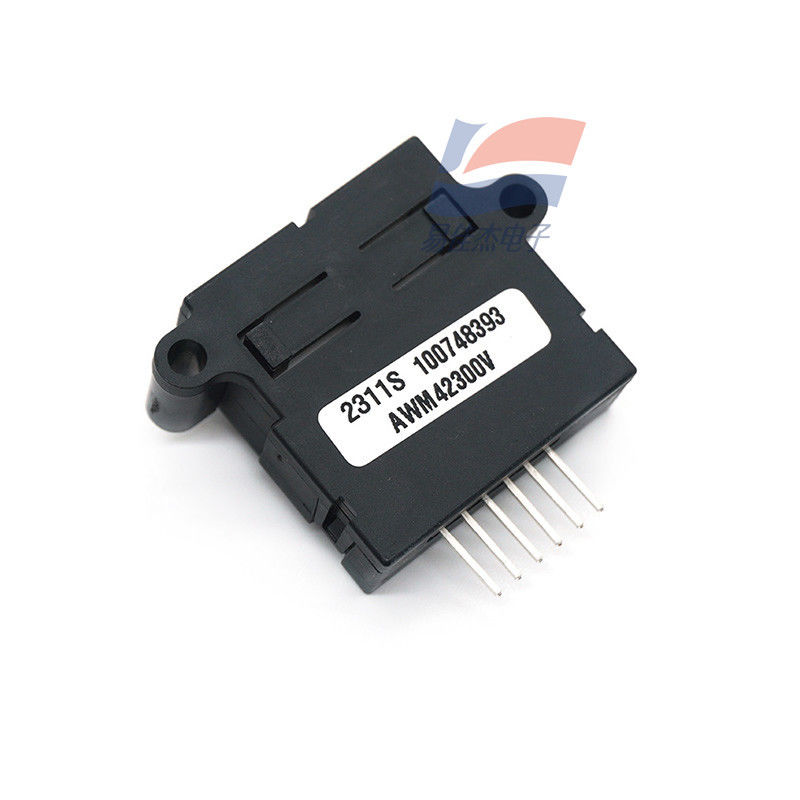

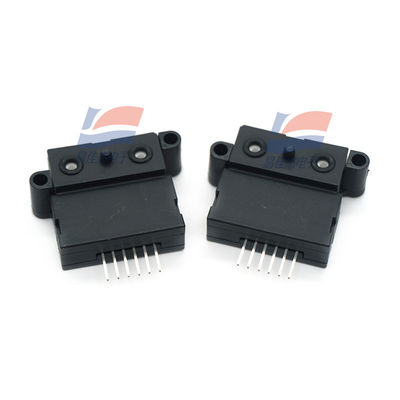

AWM42300V Αισθητήρας μέτρησης ροής μάζας αερίου ±1000sccm Micro Bridge

AWM42300V Αισθητήρας μέτρησης ροής μάζας αερίου ±1000sccm Micro Bridge

Χαρακτηριστικά:

Ο αισθητήρας ροής μάζας αερίου μικρογέφυρας χρησιμοποιεί θερμική αντίσταση τυλιγμένη σε ένα λεπτό φιλμ νιτρίτη του πυριτίου..Το τσιπ τοποθετείται στο καλύτερο κανάλι ροής αέρα για να παρέχει επαναλαμβανόμενη ανταπόκριση ροής.η θέρμανση και η αντίσταση αισθητήρα επιτυγχάνουν αποτελεσματική θερμική μόνωσηΤο μικρό μέγεθος και η λειτουργία θερμικής απομόνωσης του αισθητήρα ροής μάζας αερίου μικρογέφυρας επιτυγχάνουν ταχεία ανταπόκριση και υψηλή ευαισθησία στην ροή του αέρα.

Μέτρηση ροής αέρα με διπλή γέφυρα ελέγχου Wheatstone - η μία παρέχει έλεγχο θερμαντήρα κλειστού κυκλώματος, η άλλη περιέχει διπλό αισθητήρα.Το κύκλωμα θέρμανσης μειώνει τη διακύμανση της ισχύος λόγω της διακύμανσης της θερμοκρασίας περιβάλλοντος παρέχοντας μια ισχύ που είναι ανάλογη με την ταχύτητα ροής μάζαςΑυτό το κύκλωμα διατηρεί τη θερμοκρασία του θερμαντήρα σε σταθερή διαφορά θερμοκρασίας πάνω από την θερμοκρασία περιβάλλοντος (160 °C), η οποία μετράται με τη θερμική αντίσταση στο τσιπ.Η έξοδος της συσκευής είναι ανάλογη με την τάση τροφοδοσίας και αντιστοιχεί επίσης στην διαφορική τάση του κυκλώματος γέφυρα Wheatstone.

SΠροδιαγραφές:
