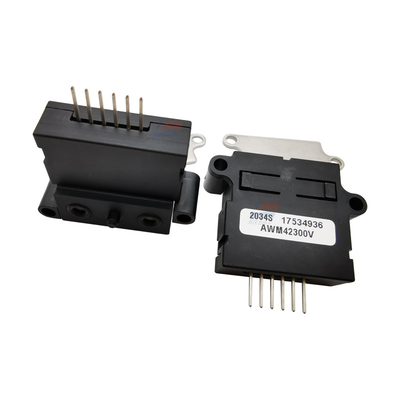

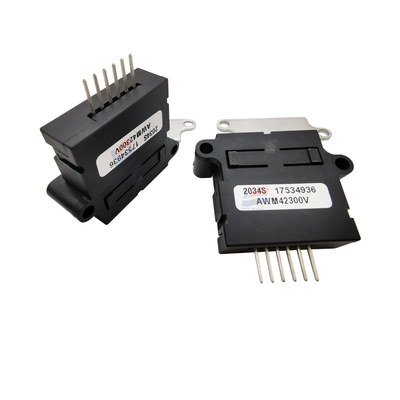

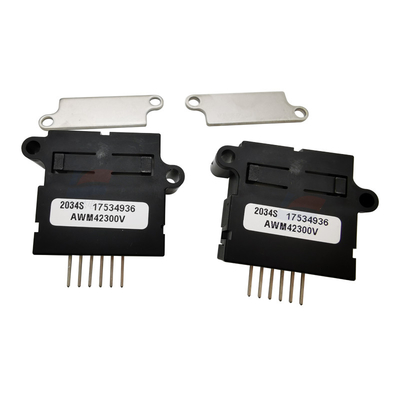

AWM42300V Νέος αισθητήρας ροής αέρα μάζας αερίου μικρογέφυρας για αναλογική έξοδο ξηρού αερίου

Περιγραφή του προϊόντος:

AWM42300V Νέος αισθητήρας ροής αέρα μάζας αερίου μικρογέφυρας για αναλογική έξοδο ξηρού αερίου

Χαρακτηριστικά:

Αισθητήρας ροής μάζας αερίου σειράς AWM40000, μη ενισχυμένος (mV), εύρος ροής/πίεσης: ±1000 SCCM (1,0 SLPM) ·Τύπος διεπαφής: Πολλαπλός.

λειτουργία

Η αρχή του αισθητήρα μάζας ροής αερίου μικρογέφυρας είναι η μεταφορά θερμότητας.Η ταχύτητα ροής μάζας του αερίου καθοδηγείται στην επιφάνεια του στοιχείου αισθητήρα.Η τάση εξόδου είναι ανάλογη με τη μάζα του αέρα ή άλλου αερίου που ρέει από την είσοδο και την έξοδο της συσκευασίας.Ένα ειδικά σχεδιασμένο περίβλημα κατευθύνει και ελέγχει με βέλτιστο τρόπο την ροή αέρα μέσω των μικροδομημένων στοιχείων αισθητήρα.Η συσκευασία είναι μηχανικά σχεδιασμένη για εύκολη τοποθέτηση σε πλακέτα κυκλωμάτων.

Ο αισθητήρας ροής μάζας αερίου μικρογέφυρας περιέχει ένα προηγμένο τσιπ πυριτίου βασισμένο σε προηγμένη τεχνολογία μικροδομής.Το τσιπ χρησιμοποιεί μια λεπτή ταινία και αδιαβατική δομή γέφυρας με ένα θερμαντικό και ανιχνευτικό θερμοκρασίας στοιχείο.Η δομή γέφυρας μπορεί να ανταποκρίνεται γρήγορα και ευαίσθητα στην ροή αέρα ή άλλων αερίων που ρέουν μέσω του τσιπ.Δύο στοιχεία ανίχνευσης στις δύο πλευρές του κεντρικού θερμαντικού στοιχείου δείχνουν επίσης την κατεύθυνση και την ταχύτητα ροής.Το πυκνό φιλμ που διορθώνεται με λέιζερ και η αντίσταση του φιλμ εξασφαλίζουν συνεπή εναλλαγή από αισθητήρα σε αισθητήρα ανά πάσα στιγμή.

Οι αισθητήρες μάζας ροής αερίου μικρογέφυρας χρησιμοποιούν θερμικές αντίστοιχες τυλιγμένες σε ταινίες νιτρικού πυριτίου.Οι αντίστοιχοι αυτοί αναστέλλονται, σχηματίζοντας δύο γέφυρες πάνω από την κοιλότητα χαρακτικής του τσιπ πυριτίου.Το τσιπ τοποθετείται σε ένα κανάλι ροής αέρα μεγέθους *** για να παρέχει επαναλαμβανόμενη ανταπόκριση ροής.Με την εικόνα της κοιλότητας κάτω από τη γέφυρα αισθητήρα ροής, ο θερμαντής και ο αντίστοιχος αισθητήρας μπορούν να επιτύχουν αποτελεσματική θερμική μόνωση.Το μικρό μέγεθος και η λειτουργία θερμικής απομόνωσης του αισθητήρα μάζας ροής αερίου μικρογέφυρας επιτυγχάνουν τη μέγιστη απόκριση ταχύτητας και υψηλή ευαισθησία στην ροή του αέρα.

Οι δίδυμες γέφυρες Wheatstone ελέγχουν τη μέτρηση της ροής αέρα - η μία παρέχει έλεγχο θερμαντήρα κλειστού κυκλώματος και η άλλη περιέχει διπλό αισθητήρα.Το κύκλωμα θέρμανσης μειώνει τη διακύμανση της ισχύος που προκαλείται από τις αλλαγές της θερμοκρασίας περιβάλλοντος, παρέχοντας μια ισχύ που είναι ανάλογη με την ταχύτητα ροής μάζας.Αυτό το κύκλωμα διατηρεί τη θερμοκρασία του θερμαντήρα σε σταθερή διαφορά θερμοκρασίας πάνω από την θερμοκρασία περιβάλλοντος (160°C), ο οποίος προσδιορίζεται με τη μέτρηση της θερμικής αντίστασης στο τσιπ.Η έξοδος της συσκευής είναι ανάλογη με την τάση τροφοδοσίας και αντιστοιχεί επίσης στην διαφορική τάση του κυκλώματος γέφυρας Wheatstone.

Προδιαγραφές:
