Λεπτομέρειες:
|
| Τάση τροφοδοσίας: | 2,2V ~ 5,0 VDC | Στατική Κατανάλωση Ενέργειας: | Σχεδιασμός χαμηλής ισχύος |
|---|---|---|---|
| Σήμα εξόδου: | Έξοδος ψηφιακής στάθμης TTL | Ώρα κλειδώματος: | 2.0s |
| Καθυστέρηση εξόδου ONTIME: | 2~3600 | Μήκος κύματος ανίχνευσης: | 8~14μm |
| Εύρος ανίχνευσης: | 2~10m | Συνθήκη ενεργοποίησης: | Ανθρώπινη κίνηση |
| Επισημαίνω: | ψηφιακός πυροηλεκτρικός αισθητήρας PIR,ανιχνευτής ανθρώπινου σώματος για συναγερμό,αισθητήρας συστήματος συναγερμού εισβολής |
||
Περιγραφή προϊόντος:

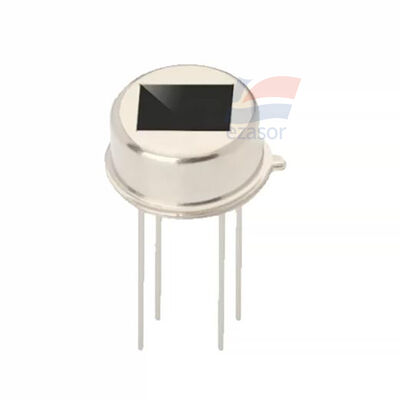

Ψηφιακός αισθητήρας υπερύθρων PIR Pyroelectric IR YJJ RDA224-F Ανιχνευτής ανθρώπινου σώματος για σύστημα συναγερμού εισβολής
Χαρακτηριστικά:
Ψηφιακός θερμοφωταυγής υπέρυθρος αισθητήρας PIR RDA224-F
Περιγραφή παραμέτρων
Αρχή: Θερμοφωταυγής επίδραση, ένας ολοκληρωμένος αισθητήρας υπέρυθρης ανίχνευσης ανθρώπου που συνδυάζει **ευαίσθητο στοιχείο + τσιπ ψηφιακής επεξεργασίας σήματος**, εξάγει απευθείας ψηφιακό επίπεδο TTL, δεν απαιτεί εξωτερικό κύκλωμα ενισχυτή λειτουργίας, σε συνδυασμό με φακό Fresnel για την ανίχνευση κίνησης ανθρώπου
Βασικές ηλεκτρικές παράμετροι
- Τάση τροφοδοσίας: **2.2V ~ 5.0 VDC**
- Στατική κατανάλωση ενέργειας: Σχεδιασμός χαμηλής κατανάλωσης
- Σήμα εξόδου: **Έξοδος ψηφιακού επιπέδου TTL (πείρος REL)**
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- Φιλτράρισμα σήματος
- Συχνότητα αποκοπής άνω διέλευσης FHPF: 0.4Hz
- Συχνότητα αποκοπής κάτω διέλευσης FLPF: 7Hz
- Χρόνος κλειδώματος: 2.0s (Καμία απόκριση σε νέα σήματα εντός 2 δευτερολέπτων μετά την ενεργοποίηση, κατά της ψευδούς ενεργοποίησης)
- Καθυστέρηση εξόδου ONTIME: 2~3600s, 16 μη γραμμικά ρυθμιζόμενα επίπεδα (Ο χρόνος διατήρησης ανίχνευσης ανθρώπου μπορεί να ρυθμιστεί μέσω πείρου)
- Μήκος κύματος ανίχνευσης: Υπέρυθρο ανθρώπου 8~14μm
Απόδοση ανίχνευσης (με φακό Fresnel)
- Απόσταση ανίχνευσης: 2~10m (Εξαρτάται από την επιλογή του φακού)
- Γωνία ανίχνευσης: Καθορίζεται από τον φακό Fresnel
- Συνθήκη ενεργοποίησης: Κίνηση ανθρώπου, ο στατικός άνθρωπος δεν θα ενεργοποιήσει
- Αρχιτεκτονική εισόδου: Συλλογή διαφορικού σήματος, καταστέλλει παρεμβολές από αργές αλλαγές της θερμοκρασίας περιβάλλοντος
Ορισμοί πείρων
1. VDD: Θετικός πόλος τροφοδοσίας
2. GND: Γείωση τροφοδοσίας
3. REL: Πείρος εξόδου ενεργοποίησης ανίχνευσης ανθρώπου (TTL)
4. ONTIME: Πείρος ρύθμισης χρόνου καθυστέρησης
5. SENS: Πείρος ρύθμισης ευαισθησίας
6. OEN: Πείρος ελέγχου ενεργοποίησης, μπορεί να αλλάξει τη λειτουργία του αισθητήρα
Χαρακτηριστικά προϊόντος
1. Ολοκληρωμένη ενσωμάτωση, ενσωματωμένο ADC υψηλής ακρίβειας, είσοδος διαφορικού σήματος, ισχυρή ικανότητα κατά των παρεμβολών
2. Ψηφιακή απευθείας έξοδος TTL, απλοποιεί τα περιφερειακά κυκλώματα, ο μονοτσίπ μικροελεγκτής μπορεί να διαβάσει απευθείας
3. Τόσο η ευαισθησία όσο και ο χρόνος καθυστέρησης εξόδου μπορούν να ρυθμιστούν, κατάλληλο για διαφορετικά σενάρια
4. Ευρεία τάση τροφοδοσίας, χαμηλή κατανάλωση ενέργειας, κατάλληλο για συσκευές που τροφοδοτούνται με μπαταρία
5. Ενσωματωμένο φιλτράρισμα, καταστέλλει πηγές παρεμβολών όπως αργή μετατόπιση φωτός και θερμοκρασίας
Τυπική εφαρμογή
1. Φώτα ανίχνευσης ανθρώπου, διακόπτες ανίχνευσης, ανίχνευση παρουσίας ανθρώπου σε έξυπνο σπίτι
2. Σύστημα συναγερμού υπέρυθρων ασφαλείας, ανίχνευση εισβολής
3. Τερματικά Internet of Things (IoT), φορητές συσκευές που τροφοδοτούνται με μπαταρία
4. Παιχνίδια ανίχνευσης ανθρώπου, αυτόματος έλεγχος ανίχνευσης για οικιακές συσκευές
5. Ανίχνευση ανθρώπου στην αυτοματοποίηση βιομηχανικών διεργασιών
Προδιαγραφές:
| Τάση τροφοδοσίας | 2.2V ~ 5.0 VDC |
| Στατική κατανάλωση ενέργειας | Σχεδιασμός χαμηλής κατανάλωσης |
| Σήμα εξόδου | Έξοδος ψηφιακού επιπέδου TTL (πείρος REL) |
| Συχνότητα αποκοπής άνω διέλευσης FHPF | 0.4Hz |
| Συχνότητα αποκοπής κάτω διέλευσης FLPF | 7Hz |
![]()
