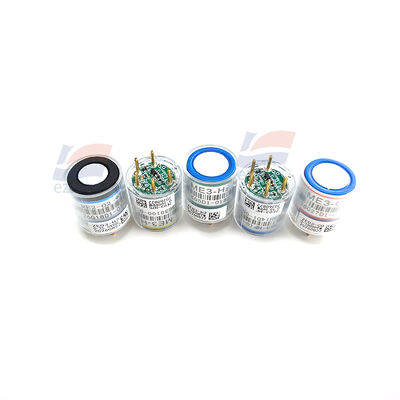

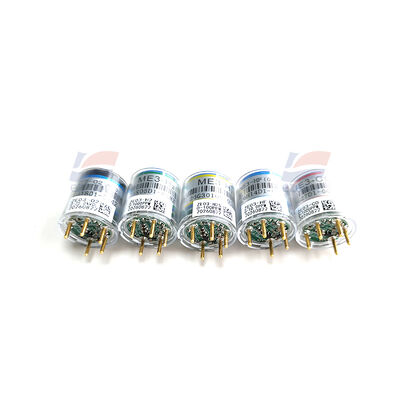

Η μονάδα αισθητήρα φθοριούχου υδρογόνου YJJ ZE03‐HF 0‐10ppm HF UART‐TTL & Αναλογική έξοδος

Περιγραφή προϊόντος:

YJJ ZE03‑HF Μονάδα Αισθητήρα Υδροφθορίου 0‑10ppm HF UART‑TTL & Αναλογική Έξοδος

Χαρακτηριστικά:

Βασικές τεχνικές παράμετροι

| Στοιχείο | Παράμετρος |

| Αέριο ανίχνευσης | HF (Υδροφθόριο) |

| Εύρος μέτρησης | **0 - 10 ppm** |

| Ανάλυση | 0,1 ppm |

| Χρόνος απόκρισης T90 | ≤ 90 δευτ.

| Τροφοδοσία | DC 5V ± 0,1V, ρεύμα λειτουργίας < 5mA

| Ψηφιακή έξοδος | UART-TTL (επίπεδο 3,3V); 9600-8-N-1; Ενεργή αναφορά / λειτουργία ερώτησης-απάντησης; Άμεση έξοδος συγκέντρωσης ppm |

| Αναλογική έξοδος VO | Γραμμική έξοδος τάσης 0-3V, αντιστοιχία συγκέντρωσης-τάσης ένα προς ένα |

| Αντιστάθμιση θερμοκρασίας | Ενσωματωμένος αισθητήρας θερμοκρασίας, το firmware εκτελεί αυτόματα αντιστάθμιση θερμοκρασίας |

| Περιβάλλον λειτουργίας | -20 έως +50℃; 15-90% RH, **απαγορεύεται αυστηρά η συμπύκνωση** Winsen Ele... |

| Συνθήκες αποθήκευσης | -20 έως 50℃, 30 - 70% RH |

| Αναμενόμενη διάρκεια ζωής | 2 χρόνια (σε περιβάλλον αέρα)

| Διαστάσεις | Φ23,5 mm × 24,5 mm |

Ορισμός ακροδεκτών (5 ακροδέκτες, ίδιοι με τους τυπικούς ακροδέκτες της σειράς ZE03)

| Ακροδέκτης | Ορισμός | Επεξήγηση |

| --- | --- | --- |

| VCC | Τροφοδοσία | DC5V |

| GND | Γείωση τροφοδοσίας | Κοινή γείωση |

| TXD | Μετάδοση μονάδας | Σύνδεση με το RX του μικροελεγκτή (επίπεδο 3,3V, απαγορεύεται η απευθείας σύνδεση με 5V IO) |

| RXD | Λήψη μονάδας | Σύνδεση με το TX του μικροελεγκτή |

| VO | Αναλογική έξοδος τάσης | Αναλογικό σήμα 0-3V |

Επεξήγηση εξόδου

1. Σειριακή θύρα UART (Προτιμώμενη) **: Εξάγει απευθείας τη συγκέντρωση HF (ένα δεκαδικό ψηφίο), τη θερμοκρασία της μονάδας, την κατάσταση σφάλματος. Υποστηρίζει ανάγνωση εντολών και τροποποίηση διεύθυνσης. Επίπεδο 3,3V, οι μικροελεγκτές 5V πρέπει να εκτελούν μετατροπή επιπέδου.

2. **Αναλογική έξοδος VO**: 0-3V ανάλογο με 0-10ppm. Η ακρίβεια της αναλογικής εξόδου είναι ασθενέστερη από τη σειριακή θύρα, κατάλληλη για απλή συλλογή.

Σενάρια εφαρμογής

- Παρακολούθηση διαρροής HF σε διαδικασίες χημικής και ημιαγωγικής χάραξης

- Ανίχνευση τοξικού αερίου HF σε μεταλλουργεία, ηλεκτρολυτικές επιμεταλλώσεις και εργαστήρια όξινων πλύσεων

- Σταθεροί πομποί και φορητοί ανιχνευτές σε εργοστάσια επεξεργασίας αποβλήτων αερίων και επικίνδυνων χημικών

- PLC, εξοπλισμός βιομηχανικού ελέγχου και ενσωμάτωση δευτερογενούς ανάπτυξης για συναγερμούς αερίων

Προδιαγραφές:
