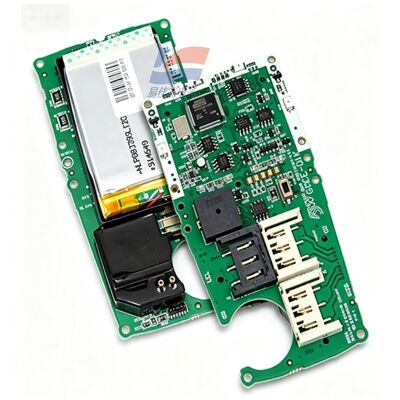

YJJ MCX-MPCB1 Κύρια πλακέτα κυκλώματος για φορητό ανιχνευτή πολλαπλών αερίων Ανταλλακτικά

Περιγραφή του προϊόντος:

YJJ MCX-MPCB1 Κεντρικό κύκλωμα για φορητά ανταλλακτικά πολλαπλών ανιχνευτών αερίων

Χαρακτηριστικά:

Ι. Βασική εισαγωγή
Το MCXL-MPCB1 είναι το αρχικό συστατικό κύριας κυκλωτικής πλακέτας αντικατάστασης εργοστασίου για τον φορητό ανιχνευτή αερίων GasAlertMicroClip-XL (MCXL).Το αρχικό εργοστασιακό εξοπλισμό περιλαμβάνει την κυριότερη πλακέταΔιατίθεται σε μια έκδοση με μπαταρία και σε μια ανεξάρτητη έκδοση μητρικής πλακέτας χωρίς μπαταρία.
ΙΙ. Παράμετροι πυρήνα υλικού
Προσαρμοστής: ανιχνευτής MicroClip-XL τεσσάρων σε ένα (μοντέλο MCXL-XWHM-Y-CN)
Στρώσεις αισθητήρων: 4 ανεξάρτητες βάσεις αισθητήρων, ικανές να φιλοξενούν ανιχνευτές καυσίμων αερίων O2, CO, H2S και LEL
Κύριο τσιπ ελέγχου: MCU βιομηχανικής κλάσης, υπεύθυνο για τη συλλογή ασθενών σημάτων ρεύματος από ηλεκτροχημικούς και καταλυτικούς αισθητήρες καύσης, ενίσχυση σήματος, μετατροπή AD,και υπολογισμού συγκέντρωσης
Μονάδα τροφοδοσίας: Εξοπλισμένη με την αρχική ενσωματωμένη μπαταρία λιθίου· ολόκληρη η συσκευή μπορεί να λειτουργεί για 18 ώρες όταν είναι πλήρως φορτισμένη και ο χρόνος φόρτισης είναι ≤ 6 ώρες
Εξωτερικές διεπαφές: διεπαφή καλωδίου οθόνης, θόρυβος, συστατικό συναγερμού δονήσεων, διεπαφή επικοινωνίας με υπέρυθρη βαθμονόμηση, επαφές του καθίσματος φόρτισης
Περιβάλλον λειτουργίας: -20°C ~ +50°C, υγρασία 10-95% RH (χωρίς συμπύκνωση)
Πρότυπο ανθεκτικότητας σε έκρηξη: Η κύρια πλακέτα και ολόκληρη η συσκευή πληρούν τις προδιαγραφές ασφαλείας Ex ia IIC T4 ανθεκτικότητας σε έκρηξη και ο προσαρμογός πληροί τις προδιαγραφές ανθεκτικότητας σε νερό και σκόνη IP66/IP67.
Προέλευση πλακέτων κυκλωμάτων: Κατασκευάστηκε από το αρχικό εργοστάσιο στο Μεξικό
ΙΙΙ. Ενσωματωμένες λειτουργίες της κύριας πλακέτας
Αποθήκευση δεδομένων μηδενικού σημείου και βαθμονόμησης αισθητήρα· αυτόματη ανίχνευση αισθητήρα, μπαταρίας και εξοπλισμού συναγερμού κατά την εκκίνηση
Υπολογισμός σε πραγματικό χρόνο 4 συγκεντρώσεων αερίων, οδηγώντας την οθόνη LCD στην εμφάνιση τιμών
Η μέση τιμή TWA με χρονομετρημένη στάθμιση, η μέγιστη τιμή βραχυπρόθεσμης έκθεσης STEL και η λειτουργία λογικής συναγερμού υπερβολικού ορίου
Τρεις έξοδοι συναγερμού: 95dB θόρυβος, φλας LED, συναγερμός δονήσεων κινητήρα
Καταγραφή ελαττωμάτων ανιχνευτή, αποθήκευση δεδομένων ιστορικού ανίχνευσης αερίων, επικοινωνία βαθμονόμησης υπερύθρων
Υπενθύμιση χαμηλής τάσης, αναγνώριση ελαττωμάτων λόγω γήρανσης του αισθητήρα
IV. Κύρια εφαρμογές
1. Σκοπός των ανταλλακτικών συντήρησης
Ως βασικό ανταλλακτικό για τον ανιχνευτή MicroClip-XL τεσσάρων σε ένα, όταν η κύρια πλακέτα είναι καμένη, το κύκλωμα είναι ελαττωματικό, το σήμα είναι ανώμαλο, η βαθμονόμηση είναι αδύνατη,ή ο ανιχνευτής δεν μπορεί να ξεκινήσει, μπορεί να αντικατασταθεί άμεσα στο σύνολό του χωρίς να επισκευάζονται ξεχωριστά τα μεμονωμένα εξαρτήματα, γεγονός που διευκολύνει τη συντήρηση.
2. Η κύρια λειτουργία ελέγχου απόκτησης σήματος
Λαμβάνοντας αδύναμα ηλεκτρικά σήματα από 4 αισθητήρες αερίου, επεξεργάζεται τις συγκεντρώσεις σε πραγματικό χρόνο του υδρογόνου θειικού, μονοξειδίου του άνθρακα, οξυγόνου, και καταλυτική καύση καύσιμα αέρια ανιχνευτών,Υπηρετώντας ως ο εγκέφαλος ολόκληρης της συσκευής.
V. Προσαρμογή των προδιαγραφών των αισθητήρων
H2S Διοξείδιο του θείου (0-100ppm), CO μονοξείδιο του άνθρακα (0-500ppm), O2 οξυγόνο (0-30% VOL), LEL Καταλυτική ανίχνευση καυσίμου αερίου καύσης

Προδιαγραφές:
