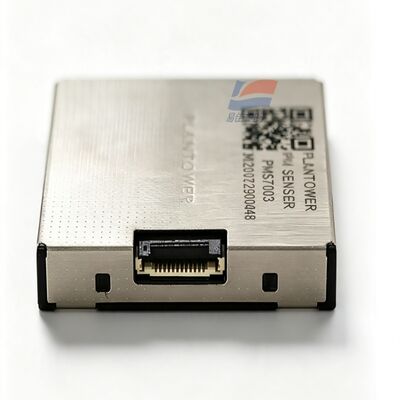

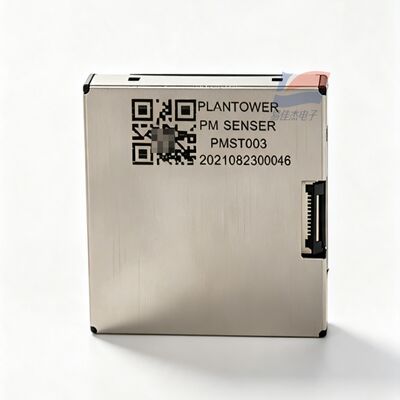

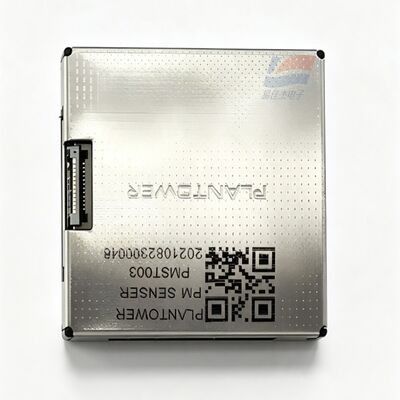

YJJ PMST003 Λαζερικός αισθητήρας σκόνης PM2.5 PM10 UART Ψηφιακή μονάδα ανίχνευσης σωματιδίων

Περιγραφή προϊόντος:

YJJ PMST003 Αισθητήρας σκόνης λέιζερ PM2.5 PM10 UART Ψηφιακή μονάδα ανίχνευσης αιωρούμενων σωματιδίων

Χαρακτηριστικά:

I. Εισαγωγή προϊόντος

Ο αισθητήρας σκόνης λέιζερ PMST003, με συνολικό πάχος μόλις 6,4 mm, διαθέτει εξαγωνικό μεταλλικό περίβλημα πλήρους θωράκισης. Εξάγει συγκεντρώσεις μάζας PM1.0, PM2.5, PM10 και μετρήσεις σωματιδίων πολλαπλών μεγεθών μέσω σειριακής θύρας TTL-UART. Αυτό το προϊόν έχει σχεδιαστεί για εξαιρετικά μικρό όγκο, εξαιρετική αντι-ηλεκτρομαγνητική παρεμβολή και είναι κατάλληλο για συμπαγείς φορητές και φορετές συσκευές ανίχνευσης αέρα.

II. Πλήρεις Τεχνικές Παράμετροι

Αρχή Ανίχνευσης: Σκέδαση φωτός λέιζερ Mie

Εύρη μεγέθους ανιχνευόμενων σωματιδίων: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Αποδοτικότητα μέτρησης σωματιδίων: 50% @ 0,3 μm; 98% ≥ 0,5 μm

Τυπικό εύρος PM2.5: 0 - 500 μg/m³

Εύρος υπερφόρτωσης PM2.5: 0 - 1000 μg/m³

Ανάλυση συγκέντρωσης: 1 μg/m³

Ακρίβεια μέτρησης: 0 - 100 μg/m³ ± 10 μg/m³; 100 - 1000 μg/m³ ± 10%FS

Απόκριση μεμονημένης δειγματοληψίας:< 1 δευτ.; Σταθερή απόκριση ολόκληρης της μηχανής ≤ 10 δευτ.

Όγκος αέρα μεμονημένης δειγματοληψίας: 0,1 L

Τυπική τροφοδοσία: DC 4,5 - 5,5 V, τυπική 5 V

Ρεύμα αιχμής λειτουργίας: ≤ 100 mA

Ρεύμα αναμονής ύπνου: ≤ 2 mA

Διεπαφή επικοινωνίας: TTL-UART, ρυθμός μετάδοσης 9600, επίπεδο 3,3 V, υποστηρίζει λειτουργία ενεργητικής μεταφόρτωσης / παθητικής ερώτησης

Θερμοκρασία λειτουργίας: -10°C ~ +60°C

Θερμοκρασία αποθήκευσης: -40°C ~ +80°C

Υγρασία λειτουργίας: 0 - 95% RH, χωρίς συμπύκνωση

Συνολικές διαστάσεις: 38 × 35 × 6,4 mm (Εξαιρετικά λεπτό 6,4 mm)

Μέσος χρόνος μεταξύ βλαβών: ≥ 20.000 ώρες

Δομή περιβλήματος: Πλήρης μεταλλική εξαγωνική θωράκιση, ισχυρή αντίσταση σε καπνό λαδιού και ηλεκτρομαγνητικές παρεμβολές

III. Ορισμοί ακροδεκτών (σύνδεσμος 10 ακροδεκτών)

VCC: Τροφοδοσία +5V

GND: Γείωση

SET: Λειτουργία λειτουργίας; Υψηλό επίπεδο για συνεχή δειγματοληψία, χαμηλό επίπεδο για ύπνο και εξοικονόμηση ενέργειας

RXD: Λήψη σειριακής θύρας αισθητήρα (3,3V)

TXD: Μετάδοση σειριακής θύρας αισθητήρα (3,3V)

RESET: Ακροδέκτης επαναφοράς υλικού χαμηλού επιπέδου

7 - 10. Ακροδέκτες κενού NC

IV. Βασικά πλεονεκτήματα προϊόντος

Εξαιρετικά λεπτό σώμα 6,4 mm, κατάλληλο για στενούς εσωτερικούς χώρους και φορητές συσκευές

Κλειστό μεταλλικό περίβλημα θωράκισης, σταθερή ανίχνευση σε σύνθετα ηλεκτρομαγνητικά περιβάλλοντα

Υποστηρίζει λειτουργία ύπνου για χαμηλή κατανάλωση ενέργειας, συμβατό με εξοπλισμό που τροφοδοτείται από μπαταρία λιθίου

Εξάγει τόσο ακατέργαστη μέτρηση σωματιδίων όσο και βαθμονομημένα δεδομένα συγκέντρωσης PM

Η συνέπεια βαθμονόμησης εργοστασίου είναι υψηλή, δεν απαιτείται δευτερογενής βαθμονόμηση για μεγάλες ποσότητες οργάνων

V. Σκοποί βιομηχανικής εφαρμογής

Εξαιρετικά λεπτός φορητός ανιχνευτής αέρα, φορετή μονάδα ανίχνευσης περιβάλλοντος

Μικροσκοπικός καθαριστής αέρα αυτοκινήτου, μικρός επιτραπέζιος εξοπλισμός ανίχνευσης αέρα

Ελεγκτής ελέγχου κινδύνου έξυπνου σπιτιού, μικρο-εξοπλισμός εξαερισμού

Μονάδα τροφοδοσίας, ηλεκτρικό ερμάριο ελέγχου, παρακολούθηση σκόνης στο εσωτερικό πλαισίων ακριβείας

Εξαιρετικά λεπτό τερματικό παρακολούθησης περιβάλλοντος IoT, φορετή συσκευή, μονάδα ανίχνευσης αέρα βραχιολιού
