Αισθητήρας σκόνης λέιζερ YJJ PMS9103M για σωματίδια PM2.5 PM10 με ψηφιακή έξοδο UART

Περιγραφή του προϊόντος:

YJJ PMS9103M Λαζερικός αισθητήρας σκόνης PM2.5 PM10 UART Ψηφιακή μονάδα ανίχνευσης σωματιδίων αέρα

Χαρακτηριστικά:

Ι. Εισαγωγή του προϊόντος

Ο PMS9103M είναι ένας νέος υπεραπλανής αισθητήρας σωματιδίων διάσπαρσης λέιζερ με πάχος μόλις 12 mm. Έχει ένα εξαμερές σκελετό από μέταλλο.Είναι εξοπλισμένο με ένα ανεμιστήρα μικροαναρρόφησης και έχει ψηφιακή έξοδο TTL-UART. Μπορεί να ανιχνεύσει σωματίδια με διάμετρο από 0,3 έως 10μm και να εκπέμπει τις συγκεντρώσεις μάζας PM1.0/PM2.5/PM10. Διαθέτει ελαφρύ και συμπαγές σχεδιασμό,ισχυρή αντοχή σε ηλεκτρομαγνητικές παρεμβολές, και είναι κατάλληλο για φορητές συσκευές και μικρούς ανιχνευτές ποιότητας αέρα.

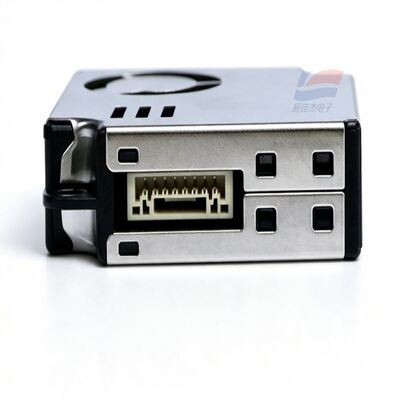

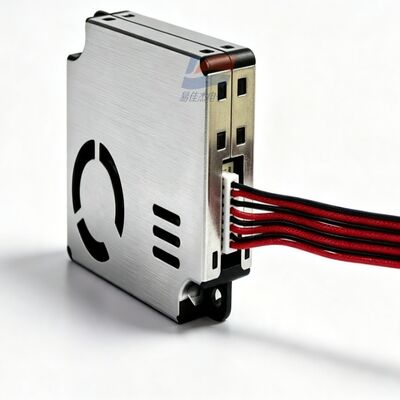

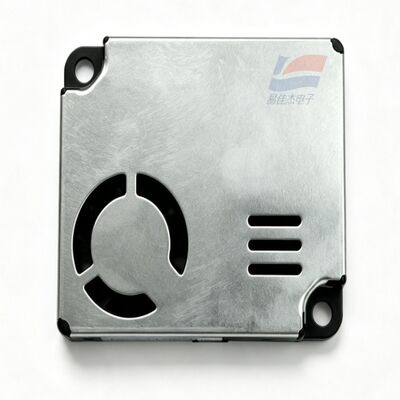

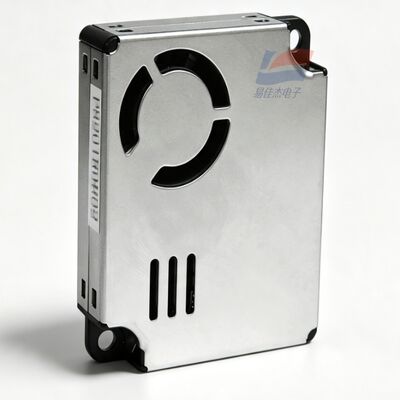

Εμφάνιση του αισθητήρα

ΙΙ. Πλήρεις τεχνικές παραμέτρους

Αρχή ανίχνευσης: διάχυση με λέιζερ

Περιοχή μεγέθους σωματιδίων: 0,3 ~ 1,0 μm, 1,0 ~ 2,5 μm, 2,5 ~ 10 μm

Η αποτελεσματικότητα καταμέτρησης σωματιδίων: 50% σε 0,3μm, 98% σε ≥ 0,5μm

Διάστημα μέτρησης PM2.5: 0 - 500μg/m3

Περιοχή υπερφόρτωσης: 0 - 1000μg/m3

Ανάλυση συγκέντρωσης: 1μg/m3

Ακρίβεια μέτρησης: ±10μg/m3 για 0 - 100μg/m3, ±10%FS για 100 - 500μg/m3

Χρόνος απάντησης μεμονωμένου τύπου: ≤1s· σταθερή αντίδραση ολόκληρης της μηχανής ≤10s

Όγκος αέρα μεμονωμένης δειγματοληψίας: 0,1L

Τυπική τροφοδοσία: DC5V (4.5 - 5.5V)

Εργασιακό μέγιστο ρεύμα: ≤ 100mA

ρεύμα αναμονής σε κατάσταση αναμονής: ≤ 200μA

Διασύνδεση επικοινωνίας: TTL-UART, ρυθμός 9600 baud, επίπεδο 3.3V, ενεργό φόρτωμα / παθητική αναζήτηση διπλής λειτουργίας

Θερμοκρασία λειτουργίας: -10°C ~ +60°C

Θερμοκρασία αποθήκευσης: -40°C ~ +80°C

Υγρασία λειτουργίας: 0 - 95% RH, δεν επιτρέπεται συμπύκνωση

Συνολικό μέγεθος: 48 × 40 × 12 mm (υπερτελής σωλήνα)

Μέσος χρόνος μεταξύ αποτυχιών: ≥15000 ώρες

Δομή κελύφους: Μεταλλική πλήρης θωράκιση, ισχυρή αντοχή σε ηλεκτρομαγνητικές παρεμβολές και παρεμβολές καπνού πετρελαίου

ΙΙΙ. 8Πιν Πινόουτ

Επικοινωνία VCC: +5V τροφοδοσία

GND: Αρνητικός τερματικός τερματικός χώρος τροφοδοσίας

SET: Mode Pin; Υψηλό επίπεδο = συνεχής δειγματοληψία. Χαμηλό επίπεδο = κατάσταση αδράνειας και εξοικονόμηση ενέργειας

RXD: Υποδοχή σειριακής θύρας αισθητήρα (3.3V)

TXD: Μεταφορά σειριακής θύρας αισθητήρα (3.3V)

Επαναφορά: Πιν επαναφοράς υλικού χαμηλού επιπέδου

7, 8. Εφεδρικές καρφίτσες NC

IV. Κεντρικά πλεονεκτήματα του προϊόντος

Υπερλεπτό πάχος 12 mm, κατάλληλο για στενούς χώρους και ενσωματωμένο σε φορητές συσκευές

Έξι πλευρές μεταλλικής θωράκισης, σταθερή ανίχνευση σε περίπλοκα ηλεκτρομαγνητικά περιβάλλοντα

Υποστηρίζει λειτουργία ύπνου χαμηλής ισχύος, φιλική για φορητούς ανιχνευτές που τροφοδοτούνται από μπαταρίες λιθίου

Μπορεί να εκδίδει δεδομένα για την απαλλαγή από τη μέτρηση των σωματιδίων + βαθμονωμένες παραμέτρους συγκέντρωσης σωματιδίων

Ελάχιστο ικανό να συλλαμβάνει πολύ λεπτά σωματίδια 0,3μm, εξαιρετική ευαισθησία

V. Εφαρμόσιμες χρήσεις στη βιομηχανία

Μικροί ανιχνευτές ποιότητας του αέρα για επιτραπέζια, φορητοί ανιχνευτές ποιότητας του αέρα

Μικροσκοπικοί καθαριστές αέρα, ενσωματωμένοι ανιχνευτές σκόνης για οχήματα

Ελέγχοντες ελέγχου κινδύνου για έξυπνα σπίτια, μικρές ενότητες για εξοπλισμό εξαερισμού

Παρακολούθηση της σκόνης σε θερμοκήπια, ηλεκτρικά ντουλάπια ελέγχου, φορτιστήρια, θήκη οργάνων

Φορητές συσκευές ανίχνευσης περιβάλλοντος, υπεραπλανά τερματικά παρακολούθησης περιβάλλοντος
