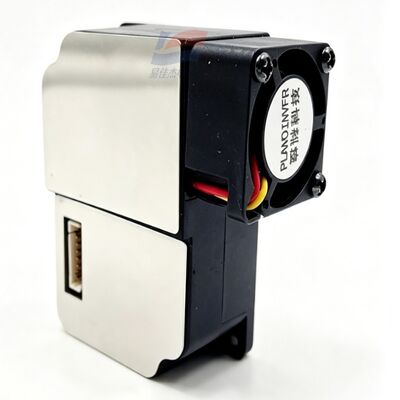

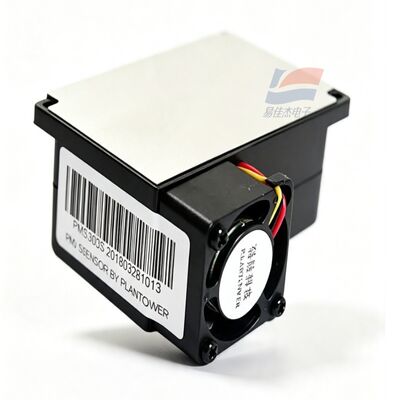

Αισθητήρας σκόνης YJJ PMS3003 Laser PM2.5 PM10 UART Ψηφιακή μονάδα ανίχνευσης σωματιδίων

Περιγραφή του προϊόντος:

Δοκιμαστής σκόνης YJJ PMS3003 Laser PM2.5 PM10 UART Ψηφιακή μονάδα ανίχνευσης σωματιδίων

Χαρακτηριστικά:

Ι. Εισαγωγή του προϊόντος

Το PMS3003 είναι ο αισθητήρας σκόνης τύπου διάχυσης λέιζερ τρίτης γενιάς, εξοπλισμένος με μικροσκοπικό ανεμιστήρα εισόδου αέρα.0, PM2.5Σε σύγκριση με το PMS1003, έχει βελτιωθεί η αντιανταραχή και η σταθερότητα, με ένα μεταλλικό κάλυμμα,κατάλληλο για την ανάπτυξη εξοπλισμού ποιότητας αέρα σε εσωτερικούς και εξωτερικούς χώρους.

ΙΙ. Πλήρεις τεχνικές παραμέτρους

Πίνακας

Λεπτομέρειες προδιαγραφής παραμέτρου

Αρχή ανίχνευσης Διάχυση λέιζερ Mie

Περιοχή μεγέθους σωματιδίων 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Αποτελεσματικότητα καταμέτρησης σωματιδίων 50% @ 0,3 μm, 98% ≥ 0,5 μm

PM2.5 Τεχνικό εύρος 0 - 500 μg/m3

Μέγιστο όριο μέτρησης υπερφόρτωσης ≥ 1000 μg/m3

Συγκέντρωση Ανάλυση 1 μg/m3

Ακριβότητα μέτρησης 0 - 100 μg/m3: ± 10 μg/m3; 100 - 500 μg/m3: ± 10% FS

Απάντηση μεμονωμένης δειγματοληψίας < 1s· συνολική σταθερή απάντηση ≤ 10s

Δείκτης ροής αέρα δειγματοληψίας 0,1 L/min

Η τάση τροφοδοσίας DC 4,5 - 5,5 V, τυπική 5 V

Κανονικό ρεύμα λειτουργίας ≤ 100mA

ρεύμα αναμονής σε κατάσταση αναμονής ≤ 200μA

Διασύνδεση επικοινωνίας TTL-UART, ρυθμός Baud 9600, επίπεδο 3.3V, υποστηρίζει λειτουργία ενεργού/παθητικού αναγνώρισης

Θερμοκρασία λειτουργίας -10°C ~ +60°C

Θερμοκρασία αποθήκευσης -40°C ~ +85°C

Υγρασία λειτουργίας 0 - 95% RH (χωρίς συμπύκνωση)

Μέγεθος 65 × 42,3 × 23 mm

Μέσος χρόνος μεταξύ αποτυχιών ≥ 5 έτη

ΙΙΙ. Ορισμός

Επικοινωνία VCC: 5V τροφοδοσία

GND: Γη

SET: Mode Pin, υψηλό επίπεδο = συνεχής δειγματοληψία, χαμηλό επίπεδο = εξοικονόμηση ισχύος ύπνου

RXD: Υποδοχή σειριακής θύρας αισθητήρα

TXD: Μεταφορά σειριακής θύρας αισθητήρα

Επαναφορά: Πιν Επαναφοράς Μονούλης

7, 8. Μη χρησιμοποιημένες καρφίτσες

IV. Πλεονεκτήματα του προϊόντος

Κύριο τσιπ ελέγχου τρίτης γενιάς, μικρότερη μακροπρόθεσμη μετατόπιση, υψηλότερη αντοχή στις παρεμβολές ελαίου μαγειρέματος και υδρατμών από το PMS1003

Υποστηρίζει χαμηλή κατανάλωση ρεύματος κατά την κατάσταση ύπνου, κατάλληλο για φορητούς ανιχνευτές με μπαταρία

Μπορεί να παράγει δύο σύνολα δεδομένων: αρχική ποσότητα σωματιδίων και κανονική βαθμονωμένη συγκέντρωση σωματιδίων CF

Μεταλλική θωράκιση, απομονώνει τις ηλεκτρομαγνητικές παρεμβολές των κυκλωτικών πλακών

V. Σκοποί βιομηχανικής εφαρμογής

Ακαθαριστικά αέρα, συστήματα καθαρού αέρα, κεντρικό κλιματισμό, εξαερισμός, ανίχνευση σκόνης

Αρχική/Εμπορικός ανιχνευτής ποιότητας αέρα PM2.5, συναγερμός ομίχλης

Έλεγχος σκόνης κατασκευής, εργοστάσιο, εργοστάσιο, τερματικό ελέγχου του αέρα στο κτηνοτροφείο

Έξυπνο σπίτι, σύστημα αυτοματοποιημένου ελέγχου εξαερισμού κτιρίων

Ανιχνευτής αέρα οχήματος, φορητός εξοπλισμός ανίχνευσης εξωτερικού περιβάλλοντος

Αντιστροφέας ισχύος, ηλεκτρικό ντουλάπι ελέγχου, θερμοκήπιο Παρακολούθηση σωματιδίων θερμοκηπίου
