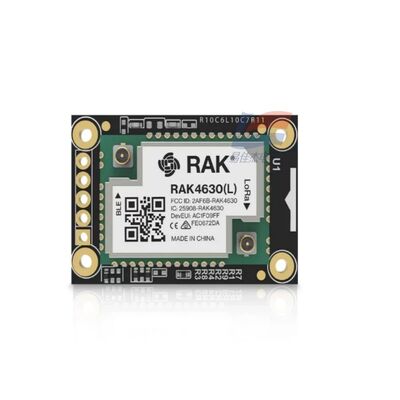

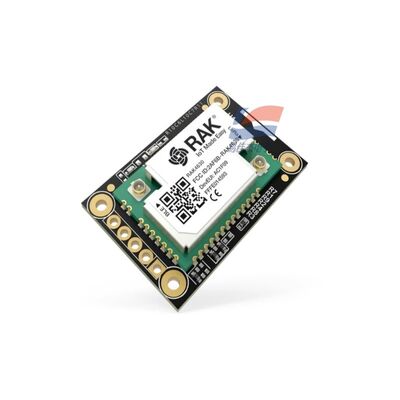

YJJ RAK4631 Nordic NRF52840 BLE Core Module υποστηρίζει το LoRa SX1262 για βιομηχανική παρακολούθηση χαμηλής ισχύος

Περιγραφή του προϊόντος:

YJJ RAK4631 Nordic NRF52840 BLE Core Module υποστηρίζει το LoRa SX1262 για βιομηχανική παρακολούθηση χαμηλής ισχύος

Χαρακτηριστικά:

RAK4631 WisBlock Διπλή λειτουργία Κεντρικής Ενότητας Πλήρης περιγραφή παραμέτρων
Τοποθεσία της μονάδας: nRF52840 BLE5.0 + SX1262 LoRaWAN ενσωματωμένη πίνακα πυρήνα WisBlock,χωρίζεται σε τυποποιημένη έκδοση RAK4631 (εξωτερική πρίζα κεραίας IPEX) και RAK4631-R (ενσωματωμένη κεραία + RUI3 firmware), το υλικό είναι εντελώς το ίδιο μόνο το λογισμικό είναι διαφορετικό.
1Κεντρική μονάδα ελέγχου (BLE Core nRF52840)
Πυρήνας: 32bit ARM Cortex-M4F, με hardware FPU για λειτουργίες με κυμαινόμενη τιμή
Συχνότητα: 64MHz
Αποθήκευση: 1MB Flash + 256KB RAM
Ασφάλεια: Ενσωματωμένη μονάδα κρυπτογράφησης CryptoCell, υποστηρίζει κρυπτογράφηση υλικού AES, ECDH, SHA κλπ.
Περιφερειακές συσκευές: Κρυστάλλινος ταλαντωτής RTC 32.768kHz, NFC-A σπείρα ετικέτας, πλήρης ταχύτητας συσκευή USB2.0/OTG Nordic Sem...
2. BLE 5.0 Ραδιοκλειδιά (2.4GHz)
Πρωτόκολλο Stack: BLE 5.0 (BLE Mesh, Long Range, 2Mbps high speed), NFC-A, συμβατό με Zigbee/Thread
Δύναμη μετάδοσης: -20 ~ +4dBm, ρυθμιζόμενη σταδιακά 4dB
Αισθητικότητα παραλαβής:
1Mbps BLE: -95dBm
125kbps Μεγάλο εύρος λειτουργία: -103dBm
Ταχύτητες: 2Mbps / 1Mbps / 500kbps / 125kbps
Αντένα:
RAK4631: IPEX4 εξωτερική πρίζα κεραίας 2,4G
RAK4631-R: Ενσωματωμένη κεραία BLE σε πλακέτα PCB
BLE Τυπική κατανάλωση ισχύος:
BLE Broadcast TX (0dBm): ~4,8mA
BLE Υποδοχή σε αναμονή: ~ 1mA
Βαθύς ύπνος: 2μA (όλη η μηχανή)
3. Ραδιοπαραμέτρους LoRa SX1262 (υπο-GHz)
Διαφορά έκδοσης ζώνης συχνοτήτων:
RAK4631 (L): 433·470MHz (Κίνα 433M)
RAK4631 ((H): 779 ∆923MHz (EU868/US915/AS923)
Πρωτόκολλο: LoRaWAN 1.0.2/1.0.3, LoRa σημείο προς σημείο P2P
Δύναμη μετάδοσης: μέγιστη κατάσταση ενίσχυσης + 22dBm
Ευαισθησία λήψης: χαμηλή έως - 148dBm, προϋπολογισμός σύνδεσης 170dB
Διάφραγμα ζώνης: 7,8kHz ~ 500kHz ρυθμιζόμενος, ενσωματωμένος TCXO κρυστάλλινος ταλαντωτής με αντισταθμισμένη θερμοκρασία (ευρεία σταθερότητα θερμοκρασίας)
Η κατανάλωση ενέργειας LoRa:
22dBm Διαβίβαση: ~ 14,5mA
Παρακολούθηση λήψης: ~ 14,5mA
Κατάσταση νάρκης ίδια με ολόκληρη τη μηχανή 2μA
4. Παραμέτροι ηλεκτρικής τροφοδοσίας
Δραστηριακή τάση: 2.0V ~ 3.6V (σύστημα μπαταρίας ιόντων λιθίου 3.7V, δεν μπορεί να είναι απευθείας τροφοδοσία 5V)
Συνιστώμενη τροφοδοσία: 3.3V / 3.7V μπαταρία ιόντων λιθίου (συναρμολογείται με τη διαχείριση φόρτισης της βάσης WisBlock)
Τρόπος λειτουργίας: Τυπικό 2,0μA (RTC timing wake-up, ελάχιστο 1,2μA)
Τελευταίο ρεύμα: μεταφορά πλήρους ισχύος LoRa ≈ 14,5mA, βήμα BLE < 5mA
Ηλεκτρική τροφοδοσία επέκτασης baseboard: η baseboard υποστηρίζει Micro USB 5V είσοδο, φόρτιση μπαταρίας ιόντων λιθίου (μέγιστο 350mA) V. Διασύνδεση υλικού (Συνδεδεμένη με βάση WisBlock)
Σειριακή θύρα: 2 κανάλια UART (υποστήριξη εντολών AT, επικοινωνία αισθητήρων)
I2C: Τυποποιημένη λεωφορεία I2C, συμβατή με αισθητήρες θερμοκρασίας και υγρασίας, αισθητήρες οξυγόνου, αισθητήρες πίεσης
SPI: SPI υψηλής ταχύτητας (μπορεί να συνδεθεί με Flash, οθόνη)
ADC: Πολλαπλές αναλογικές εισόδους 12 bit (συλλογή τάσης μπαταρίας, αναλογικοί αισθητήρες)
GPIO: Πολλαπλές γενικές ψηφιακές εισόδους/εξόδους, συναγερμός με εξωτερική διακοπή
USB: Micro-AB full-speed USB, χρησιμοποιείται για προγραμματισμό, καταγραφές σειριακών θύρων, OTG
Αποδιορθώσεις: Διασύνδεση αποδιορθώσεων λήψης SWD
Επέκταση NFC: Μέσω της μονάδας IO, NFC καρφίτσες RAKwireles...
VI. Μηχανικές διαστάσεις και περιβάλλον
Μέγεθος: 20 mm × 30 mm, πάχος περίπου 3 mm
Βάρος: ≈4g (χωρίς την κεραία)
Εγκατάσταση: 2 τρύπες εγκατάστασης Φ1,5 mm, βίδες στερεωμένες στη βάση WisBlock
Θερμοκρασία λειτουργίας: -40°C ~ +85°C
Θερμοκρασία αποθήκευσης: -40°C ~ +85°C
Υγρασία: 0~95% RH χωρίς συμπύκνωση
ΙΙΙ. Φερμγουέιρ και μέθοδος ανάπτυξης
RAK4631 (Πρωτότυπη έκδοση): Arduino BSP, PlatformIO, Zephyr RTOS ανάπτυξη
RAK4631-R: Προεγκατεστημένο RUI3 low-code firmware, υποστηρίζει εντολές AT, δευτερεύουσα ανάπτυξη API, BLE/USB/UART μπορούν όλες να εκδίδουν εντολές AT
OTA: Υποστηρίζει αναβάθμιση ασύρματου BLE, αναβάθμιση firmware USB
Πιστοποίηση: Πιστοποίηση συμμόρφωσης FCC/CE/RoHS RAKwireles...
VIII. Τυπικά σενάρια εφαρμογής


Προδιαγραφές:
