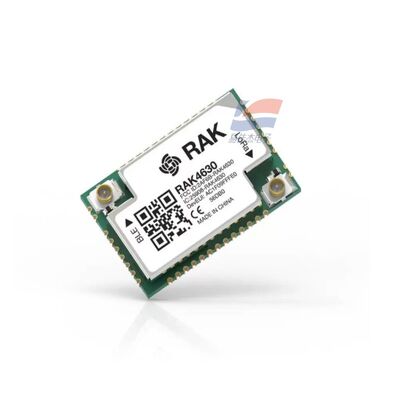

YJJ RAK4630 NRF52840 SX1262 Τα οποία χρησιμοποιούνται για το LoRaWAN είναι τα Modules LoRa+Bluetooth

Περιγραφή του προϊόντος:

YJJ RAK4630 NRF52840 SX1262 Τα οποία χρησιμοποιούνται για το LoRaWAN είναι τα Modules LoRa+Bluetooth

Χαρακτηριστικά:

Βασική τοποθέτηση
Το RAK4630 είναι ένα διτρόπιο μοντέλο SMT επιφανειακής τοποθέτησης τύπου σφραγίδας, με εσωτερικό ραδιόφωνο nRF52840 (κεντρικός έλεγχος BLE5.0) + SX1262 LoRa.
Το RAK4631 είναι μια τελική πλακέτα με βάση, και το κεντρικό τσιπ είναι το RAK4630. .
Το προεγκατεστημένο RUI3 AT firmware υποστηρίζει τη σειρά θύρων / Bluetooth Low Energy (BLE) για την αποστολή εντολών AT, χωρίς την ανάγκη για σύνθετη σύνταξη και ανάπτυξη.
1Κεντρική μονάδα ελέγχου (BLE core nRF52840)
Πυρήνας: 32bit ARM Cortex-M4F, με hardware FPU για λειτουργίες με κυμαινόμενη τιμή
Συχνότητα: 64 MHz
Αποθήκευση: 1MB Flash + 256KB RAM
Ασφάλεια: Εργαλεία CryptoCell, με κρυπτογράφηση AES/ECDH/SHA
Περιφερειακά: 32.768kHz RTC, NFC-A σπείρα, πλήρης ταχύτητας USB2.0
2. BLE 5.0 Ραδιομέτρους Bluetooth (2.4GHz)
Πρότυπο πρωτοκόλλου: BLE5.0, υποστηρίζει BLE Mesh, Long Range (μακριές αποστάσεις), υψηλή ταχύτητα 2Mbps, NFC-A
Διάταξη συχνοτήτων: 2402~2480 MHz
Δύναμη μετάδοσης: -20dBm ~ +4dBm, με ρύθμιση βήματος 4dB
Αίσθηση λήψης:
1Mbps: -95dBm
125kbps μακρινή λειτουργία: -103dBm
Ταχύτητα ταχυτήτων: 2Mbps / 1Mbps / 500kbps / 125kbps
Διασύνδεση κεραίας: Δύο πρίζες IPEX4 (ανεξάρτητη κεραία BLE, ανεξάρτητη κεραία LoRa, αντίσταση 50Ω)
Τυπική κατανάλωση ισχύος BLE
Εκπομπή TX (0dBm) ≈ 4,8mA
Υποδοχή σε κατάσταση αναμονής ≈ 1mA
Βαθύς ύπνος ολόκληρης της συσκευής 2.0~4.23μA (RTC αφύπνιση)
3. SX1262 Ραδιοφώνημα LoRa (Υπερ-GHz Μακροδιαστήματα)
Διαχωρισμός της έκδοσης ζώνης
RAK4630 (L): 433~470 MHz (εσωτερική CN470)
RAK4630 ((H): 779~923 MHz (EU868/US915/AS923)
Πρωτόκολλο: LoRaWAN 1.0.3, LoRa P2P σημείο προς σημείο
Δύναμη μετάδοσης: Ενίσχυση έως + 22dBm
Ευαισθησία λήψης: Ελάχιστο - 148 dBm, συνολικό προϋπολογισμό σύνδεσης 170 dB
Διάφραση εύρους ζώνης: ρυθμιζόμενη από 7,8 kHz έως 500 kHz, με ενσωματωμένο υψηλής ακρίβειας κρυστάλλινο ταλαντωτή TCXO με αντισταθμισμένη θερμοκρασία
Η κατανάλωση ενέργειας LoRa: Μεταφορά πλήρους ισχύος ≈ 14,5mA, συνεχής λήψη ≈ 14,5mA
4. Παραμέτροι ηλεκτρικής τροφοδοσίας
Δραστηριακή τάση: 2,0V ~ 3,6V (σύστημα μπαταρίας λιθίου 3,7V, άμεση τροφοδοσία 5V)
Συνιστώμενη πηγή ενέργειας: 3.3V LDO / 3.7V μπαταρία λιθίου
ρεύμα ύπνου: τυπικό 4,23μA, ελάχιστο 2,0μA (αγρυπνία RTC)
Πιο υψηλό ρεύμα: μεταφορά πλήρους ισχύος LoRa ≈ 14,5mA, μέγιστο BLE < 5mA
USB: VBUS 5V μόνο για προγραμματισμό, αποδιορθώσεις τροφοδοσίας, όχι για μακροχρόνια τροφοδοσία ολόκληρης της συσκευής
5. Διασύνδεση υλικού (44Pin Stamps)
Σειριακή θύρα: 2 UART υλικού (αρχές AT, επικοινωνία αισθητήρων)
I2C: 2 ομάδες I2C, συμβατές με αισθητήρα οξυγόνου LOX-02, αισθητήρα πίεσης MPXHZ6115
SPI: SPI υψηλής ταχύτητας (εξωτερικό φλας, οθόνη)
ADC: 3 αναλογικές εισόδους 12 bit (η τάση της μπαταρίας, η συλλογή αναλογικών αισθητήρων)
GPIO: 8 γενικής χρήσης IO, υποστηρίζει εξωτερική διακοπή αφύπνισης
USB: Μικροσύνθημα USB
NFC: Πίνας της κεραίας NFC οδηγεί προς τα έξω
Αποδιορθώσεις: Διασύνδεση αποδιορθώσεων λήψης SWD
6Μηχανικές διαστάσεις και περιβάλλον
Μορφή: Σφραγίδες SMT μονάδα επιφανειακής τοποθέτησης Μέγεθος: 15 mm × 23 mm × 3 mm
Πινάκια: 44-πινάκια, επιφανειακή συγκόλληση
Θερμοκρασία λειτουργίας: -40°C ~ +85°C
Θερμοκρασία αποθήκευσης: -40°C ~ +85°C
Υγρασία: 0 - 95% RH, χωρίς συμπύκνωση
VIII. Φερμγουέερ και ανάπτυξη
Προεπιλεγμένο λογισμικό: RUI3, πλήρης λειτουργίας σύνολο εντολών AT (μπορεί να αποσταλεί UART/BLE/USB)
Δευτερεύουσα ανάπτυξη: Υποστηρίζει Arduino, PlatformIO, RUI3 API για προσαρμοσμένο firmware
Αναβάθμιση OTA: ασύρματη OTA BLE, τοπική εγγραφή USB
Πιστοποίηση: συμμόρφωση CE, FCC, RoHS, KC
Τυπικές εφαρμογές
Δένδρες αισθητήρων που λειτουργούν με μπαταρία (σε συνδυασμό με αισθητήρες οξυγόνου / πίεσης), παρακολούθηση γεωργικών θερμοκηπίων, βιομηχανική συλλογή χαμηλής ισχύος, φορητές συσκευές,Τοπική διαμόρφωση BLE κινητού τηλεφώνου + LoRa μεταφόρτωση μεγάλης απόστασης, υποσύνολος της πύλης IoT χαμηλής ισχύος
