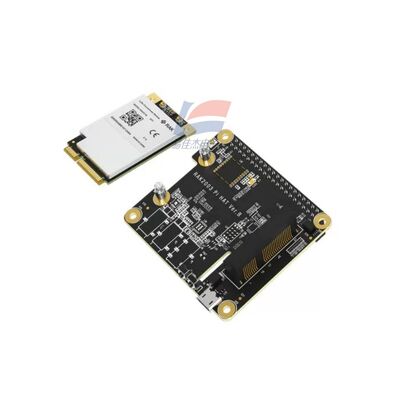

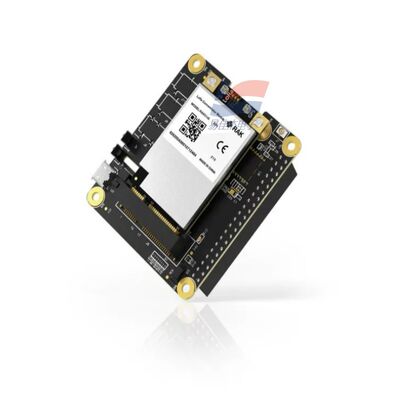

YJJ RAK5146 PiHAT Μονάδα Συγκεντρωτή Κατάλληλη για LoRaWAN για συλλογή δεδομένων αισθητήρα

Περιγραφή του προϊόντος:

YJJ RAK5146 PiHAT συγκεντρωτική μονάδα κατάλληλη για LoRaWAN για συλλογή δεδομένων αισθητήρων

Χαρακτηριστικά:

Ι. Κατάλογος συστατικών
Το τυποποιημένο κιτ περιλαμβάνει:
RAK5146 mPCIe LoRa συγκεντρωτική μονάδα (SX1303 βασική ζώνη)
RAK2287/RAK5146 πίνακας προσαρμογής PiHAT (Raspberry Pi 40Pin HAT)
Ενσωματωμένη κεραία MHF LoRa
Αντένα GPS MHF (με την έκδοση GPS που περιλαμβάνεται)
Συσκευή στερέωσης βιδών από χαλκό
ΙΙ. Παράμετροι υλικού του πίνακα προσαρμογής PiHAT
1. Συμβατό μοντέλα Raspberry Pi
Raspberry Pi 3B+/4B (40Pin standard pin header), μη συμβατό με το Pi Zero/5 (διαφορές τροφοδοσίας / pin)
2. Διασύνδεση και τροφοδοσία
Φύλλα: 40Pin Pi πρότυπο GPIO
Σλοτ: 52Pin Mini PCIe (ευθεία εισαγωγή για τη μονάδα RAK5146)
Μετατροπή ισχύος: Ενσωματωμένη DC-DC, έξοδος 5V Raspberry Pi σε 3.3V για μονάδα συγκεντρωτήρα
Σύνδεσμοι επικοινωνίας: SPI (μεταφορά δεδομένων), UART (GPS serial port), GPIO (επαναφορά / έλεγχος αναμονής, συγχρονισμός χρόνου PPS)
3Μηχανικές προδιαγραφές
Μέγεθος: 65 mm × 55 mm × 18 mm
Βάρος: 22,7g
Εγκατάσταση: 4 στύλοι χαλκού στολισμένοι στην κορυφή του Raspberry Pi
ΙΙΙ. Παραμέτρους της μονάδας πυρήνα RAK5146 SX1303 συγκεντρωτήρα
1- Ραδιοφωνικό πυρήνα.
Κεντρικό τσιπ: Semtech SX1303 LoRa βασική ζώνη πύλης + 2 κομμάτια SX1250 RF front-end
Δυνατότητα απομόνωσης καναλιών:
Ανιχνευτής πακέτων LoRa 8×8 καναλιών
8 κανάλια SF5~SF12 απομόνωση, 8 κανάλια SF5~SF10 απομόνωση
1 απομόνωση LoRa υψηλής ταχύτητας (125/250/500kHz) + 1 απομόνωση FSK
Παράλληλη αποσυνμόρφωση έως 16 τερματικών πακέτων δεδομένων ταυτόχρονα
2. Δυναμικό ραδιοφωνίας
Δύναμη μετάδοσης: Μέγιστο 27dBm
Αίσθηση λήψης: -139dBm @ SF12, BW125kHz
Υποστηρίζει παγκόσμιες ζώνες συχνοτήτων (επιλέξτε την αντίστοιχη έκδοση κατά την παραγγελία):
Σημείωση: Η παραπομπή αυτή δεν εφαρμόζεται σε προϊόντα που έχουν υποβληθεί σε δοκιμή κατά τη διάρκεια της περιόδου εφαρμογής της παρούσας οδηγίας.
Διασύνδεση κεραίας: 2 πρίζες UFL/MHF (αντενή LoRa + κεραία GPS)
Προαιρετικές λειτουργίες: Παρακολούθηση καναλιού LBT, υψηλής ακρίβειας χρονογραφία με λεπτή χρονογραφία
3. GPS (προαιρετική έκδοση)
Ενσωματωμένο ZOE-M8Q πολυσυνεχές GNSS, έξοδος PPS δευτερόλεπτο παλμού για συγχρονισμό χρόνου πύλης και τοποθέτηση
4Ηλεκτρική τροφοδοσία
Η τάση της μονάδας: 3,0V ~ 3,6V (3,3V τυπικά)
Κατανάλωση ισχύος κατά τη διάρκεια της μετάδοσης: 510~515mA
Κατανάλωση ενέργειας κατά τη διάρκεια της λήψης σε κατάσταση αναμονής: 70~100mA
Θερμοκρασία λειτουργίας: -40°C ~ +85°C
5. Διασύνδεση επικοινωνίας
Το κιτ είναι συμβατό με το PiHAT για τη διεπαφή SPI. Υπάρχει επίσης μια έκδοση USB RAK5146 διαθέσιμη για επιλογή
6Φόρμα.
Μίνι μέγεθος τυπικής κάρτας PCIe, πάχος 5,5 mm
IV. Εφαρμογή λογισμικού και πύλης
Επίσημη προ-συσταθείσα εικόνα: Βασισμένο στο σύστημα Raspbian, ενσωματωμένο LoRa Packet Forwarder
Πλατφόρμα ενσωμάτωσης: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, κλπ.Εισαγωγή SSH για τη διαμόρφωση ζώνης συχνοτήτων και διεύθυνσης διακομιστή
Χρονικό συγχρονισμό: GPS PPS χρονολόγηση υλικού, δεν υπάρχει διαθέσιμο GPS, χρησιμοποιήστε δίκτυο NTP για συγχρονισμό
V. Τυπικά σενάρια εφαρμογής
Πάρκο / θερμοκήπιο / εργοστάσιο LoRaWAN τοπική πύλη
Συλλογή δεδομένων από αισθητήρες (σε σύνδεση με κόμβους RAK4630/4631)
