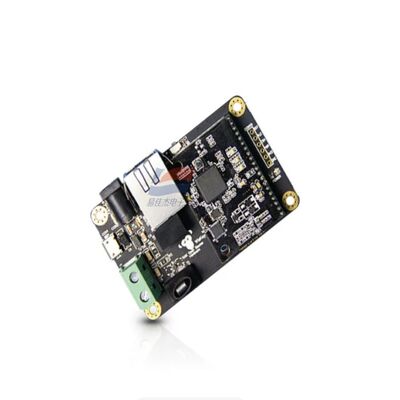

YJJ WisLink PLC LX200V30 Evaluation Board Power Line Communication (PLC) Module για PLC + LoRa Hybrid Networking

Περιγραφή του προϊόντος:

Δελτίο αξιολόγησης YJJ WisLink PLC LX200V30 - Ενότητα επικοινωνίας ηλεκτρικής ενέργειας (PLC) για υβριδικά δίκτυα PLC + LoRa

Χαρακτηριστικά:

Ι. Σύνοψη του προϊόντος
1. Κεντρική μονάδα LX200V30
Κεντρικό σύστημα ελέγχου: Qualcomm QCA7420 ευρυζωνικό τσιπ μεταφορέα γραμμής ηλεκτρικής ενέργειας
Μέθοδος διαμόρφωσης: OFDM Ορθογώνιο πολλαπλασιασμό διαίρεσης συχνοτήτων
Πρότυπο πρωτόκολλο: IEEE1901, HomePlug AV Διεθνές Παγκόσμιο Πρότυπο ευρυζωνικής σύνδεσης PLC
Μέσο μετάδοσης: Ηλεκτρική γραμμή, Τριχό ζευγάρι, Κοακσιακό καλώδιο, και τα τρία μέσα είναι συμβατά

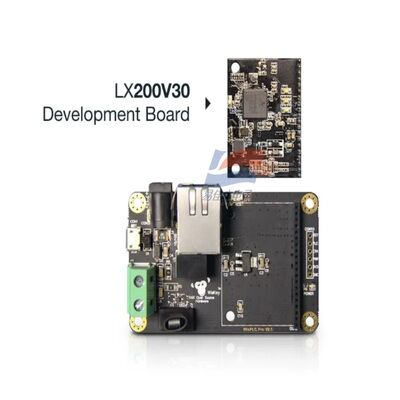

Συνοδευτικό EVB: WisPLC PRO Evaluation Board (LX200V30 EVB), που χρησιμοποιείται για ταχεία δοκιμές, ανάπτυξη πρωτοτύπων και επαλήθευση λύσεων
ΙΙ. Παραμέτρους επιδόσεων ραδιοφωνίας και επικοινωνίας
Ποσοστό φυσικού στρώματος
Μέγιστο ρυθμό PHY: 500Mbps. Πραγματική επιχειρηματική απόδοση Περίπου 400~460Mbps (RAKwireles...)
Διάταξη συχνοτήτων λειτουργίας
2~68MHz (συμβατό με CATV Wired Television Band, χωρίς παρεμβολές)
Απόσταση μετάδοσης (ιδανικό περιβάλλον καλωδίωσης)
Ηλεκτρική γραμμή εναλλασσόμενου ρεύματος: Μέγιστο 300m
Τριχό ζεύγος (τηλεφωνική γραμμή / καλώδιο δικτύου): Μέγιστο 600m
Συξώδες καλώδιο: Μέγιστο 2000m (RAKwireles...)
Ικανότητα διαμόρφωσης δικτύου
Ενιαίο δίκτυο Μέχρι 7 ενότητες LX200V30 μπορούν να τοποθετηθούν, αυτόματα συνδεδεμένες στο δίκτυο, μηδενική ρύθμιση ισχύος έτοιμη
Κρυπτογράφηση ασφαλείας
Ενσωματωμένη κρυπτογράφηση 128-bit AES για την αποτροπή παρακολούθησης δεδομένων, παραβίασης (RAKwireles...)
Αντιδιαταραχή
Ηλεκτρομαγνητική συμβατότητα C4 βιομηχανικής κλάσης, συμβατή με μετατροπείς συχνότητας, συγκολλητικές μηχανές, κινητήρες κλπ. Σενάρια ισχυρού θορύβου τροφοδοσίας ρεύματος· χαμηλή καθυστέρηση Jitter < 1,8 ms
ΙΙΙ. Προδιαγραφές μονάδας υλικού (Μάθοδος LX200V30)
Μέγεθος: 40 mm × 30 mm, τυποποιημένη μονάδα σφραγίδας
Διαδικτυακό λεωφορείο
Διασύνδεση Ethernet MII (σύνδεση με MCU/PHY)
2.54mm Κύρια κεφαλίδα για την παροχή ρεύματος, GPIO, φωτιστικό δείκτη κατάστασης
Απαιτήσεις τροφοδοσίας (μέρος της μονάδας)
Διπλή τροφοδοσία: 3.3V DC (Core chip) + 12V DC (PLC Line Drive Transformer), και τα δύο πρέπει να τροφοδοτούνται ταυτόχρονα
Δείκτης κατάστασης GPIO
PWR: Φως δείκτη ισχύος
ETH: Σύνδεσμος Ethernet / Πατήματα δεδομένων
PLC: Σύνδεση ηλεκτρικής ενέργειας / αναβοσβήνει τα δεδομένα
Περιοχή θερμοκρασίας λειτουργίας
Λειτουργία: -40 °C ~ +85 °C
Αποθήκευση: -40°C ~ +85°C
Κατανάλωση ενέργειας
Σε κατάσταση αναμονής: Περίπου 120mA. Μεταφορά πλήρους φορτίου: 220~280mA. Με υψηλό φορτίο προτείνεται η προσθήκη αποβλήτου θερμότητας

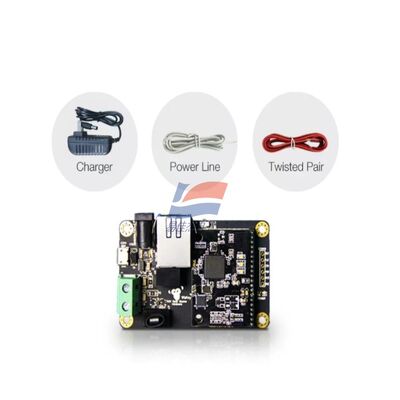

IV. Πλήρης διαμόρφωση του πίνακα αξιολόγησης EVB LX200V30 (WisPLC PRO Base Board)

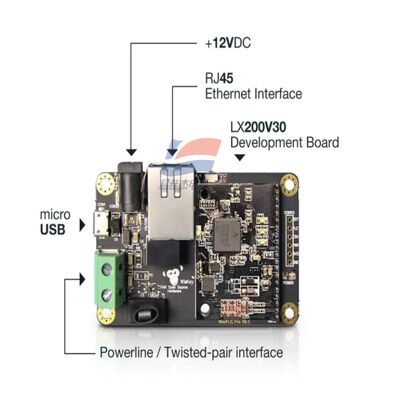

1Διασύνδεση τροφοδοσίας (δύο μεθόδους τροφοδοσίας)
Συνεχή πρίζα συνεχούς ρεύματος: είσοδος προσαρμογέα συνεχούς ρεύματος 12V (συστήνεται)
Micro USB 5V: Η παροχή ισχύος είναι μόνο για την αποδιορθωτική λειτουργία, δεν μπορεί να οδηγήσει το PLC με πλήρη ισχύ
Το ενσωματωμένο κύκλωμα Step-Up του πίνακα βάσης, παράγει αυτόματα 3.3V + 12V διπλή παροχή ενέργειας που απαιτείται από τη μονάδα
2. Εξωτερική επιχειρηματική διεπαφή
Πύλη RJ45 Gigabit Ethernet: Σύνδεση με υπολογιστή, πύλη, κόμβο LoRa RAK4630/4631
Πράσινο τερματικό μπλοκ: έξοδος σύνδεσης ηλεκτρικής γραμμής (σύνδεση ηλεκτρικής ενέργειας 220V / κατώτατης τάσης συνεχούς ρεύματος)
Διατηρημένο στρεβλωμένο ζεύγος, κοακσιακές υποδομές συγκόλλησης καλωδίων, μπορούν να δοκιμάσουν άμεσα τη μετάδοση πολυμέσων
3. Διασύνδεση ελαχιστοποίησης
UART Serial Port: εργαλείο γραμμής εντολών wislink-cli, ποιότητα σύνδεσης προβολής, τροποποίηση ζώνης συχνοτήτων, αναβάθμιση OTA firmware
Εναλλακτικός διακόπτης: γρήγορος διακόπτης ζώνης συχνοτήτων PLC, λειτουργία δικτύωσης
Τριχρωματικό ενσωματωμένο LED: Εμφάνιση σε πραγματικό χρόνο της ισχύος, του Ethernet, της κατάστασης σύνδεσης της γραμμής ηλεκτρικής ενέργειας
4Μηχανικές διαστάσεις Πίνακας αξιολόγησης PCB: Περίπου 75 mm × 50 mm, με 4 οπές στερέωσης εγκατάστασης μεγέθους Φ3
Τυπικά σενάρια εφαρμογής
Βιομηχανικός χώρος: Αντικατάσταση των αρχικών καλωδίων ηλεκτρικής ενέργειας με καλώδια δικτύου και χρήση υβριδικής δικτύωσης PLC + LoRa (με πύλη RAK4630/RAK5146)
Φωτοβολταϊκό / σταθμό φόρτισης: Μεταφορά δεδομένων υψηλής ταχύτητας για λεωφορείο συνεχούς ρεύματος
Παρακολούθηση ασφαλείας: Χρησιμοποιήστε το δίκτυο ηλεκτρικής ενέργειας του κτιρίου για τη μετάδοση βίντεο με κάμερα υψηλής ευκρίνειας
Έξυπνα κτίρια, παρακολούθηση της ενέργειας, έξυπνοι μετρητές, δικτύωση ιατρικού εξοπλισμού
Ανάπτυξη πρωτοτύπου εξοπλισμού: Ταχεία επαλήθευση λύσεων επικοινωνίας ηλεκτρικών γραμμών με χρήση πίνακα αξιολόγησης EVB
