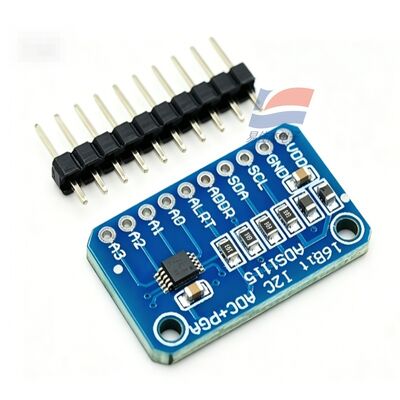

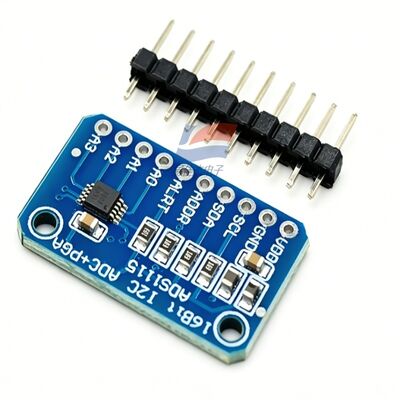

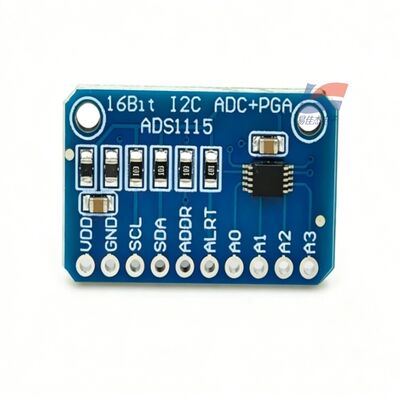

YJJ ADS1115 16-bit υψηλής ακρίβειας αναλογικό σε ψηφιακό μετατροπέα ADC Development Board Module 4 Channels

Περιγραφή προϊόντος:

YJJ ADS1115 16-bit υψηλής ακρίβειας αναλογικό σε ψηφιακό μετατροπέα ADC Development Board Module 4 Channels

Χαρακτηριστικά:

Ανάλυση: 16-bit, χωρίς απώλεια δεδομένων
Ελάχιστη τάση LSB (PGA = 16, FS = ±0,256V): 8μV
Ολοκληρωμένη μη γραμμικότητα INL: ±0,5 LSB
Λόγος απόρριψης κοινής λειτουργίας CMRR: τυπικό DC 100dB, συχνότητα δικτύου 50/60Hz 105dB (λειτουργία χαμηλής ταχύτητας 8SPS)
Μετατόπιση θερμοκρασίας κέρδους: 5~7 ppm/℃
Ενσωματωμένη εσωτερική αναφορά χαμηλής μετατόπισης, δεν χρειάζεται εξωτερική πηγή αναφοράς
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (προεπιλογή) / 250 SPS / 475 SPS / 860 SPS (μέγιστο)
Χαμηλή ταχύτητα 8SPS: βέλτιστη για καταστολή θορύβου από το δίκτυο
Υψηλή ταχύτητα 860SPS: γρήγορη δυναμική λήψη σήματος
VIII. Παράμετροι τροφοδοσίας ηλεκτρικού ρεύματος

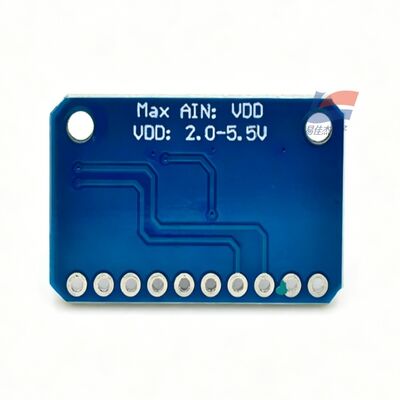

Τάση τροφοδοσίας (αναλογική/ψηφιακή ίδια τάση): 2,0V ~ 5,5V, συμβατή με μικροελεγκτές 3,3V/5V
Ρεύμα λειτουργίας:
Λειτουργία συνεχούς μετατροπής: τυπικά 150μA
Λειτουργία ύπνου μονής μετατροπής: αυτόματη απενεργοποίηση μετά την ολοκλήρωση της μετατροπής, εξαιρετικά χαμηλή μέση κατανάλωση ενέργειας ολόκληρης της συσκευής
Τυπική κατανάλωση ισχύος: 0,3 mW
Εύρος αναλογικής τάσης εισόδου: 0V ~ VDD (μονό άκρο)
IX. Ψηφιακή διεπαφή I2C
Στάνταρ συμβατό I2C, μέγιστος ρυθμός 400 kHz
4 διευθύνσεις με δυνατότητα επιλογής υλικού (ακίδα ADDR συνδεδεμένη με διακόπτη VDD/GND/SDA/SCL), μπορούν να συνδεθούν έως και 4 τσιπ ADS1115 σε ένα μόνο δίαυλο
Ενσωματωμένος ψηφιακός συγκριτής: ρυθμιζόμενο άνω και κάτω κατώφλι, έξοδος διακοπής ακίδας ALERT, αφύπνιση MCU κατά την ενεργοποίηση υπέρτασης/υπότασης
X. Μέγεθος συσκευασίας (3 βασικοί τύποι επιφανειακής τοποθέτησης)
X2QFN-10 (IRUGR): 2,0 mm × 1,5 mm × 0,4 mm, εξαιρετικά μικρός όγκος, φορετός / μικροαισθητήρας
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, γενική επιφανειακή βάση
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, φιλικό για χειροκίνητη συγκόλληση
XII. Λειτουργικό Περιβάλλον
Θερμοκρασία λειτουργίας: -40℃ ~ +125℃
Θερμοκρασία αποθήκευσης: -60℃ ~ +150℃
Υγρασία: 0~95% RH, χωρίς συμπύκνωση
Συμβατό με RoHS
XIII. Ενσωματωμένες λειτουργίες κλειδιού
Εσωτερική αναφορά τάσης υψηλής ακρίβειας
Εσωτερικός ταλαντωτής ρολογιού, δεν χρειάζεται εξωτερικό κρύσταλλο
Προγραμματιζόμενο κέρδος PGA, που καλύπτει σήμα πλάτους microvolt έως 5V
Αναλογικός πολυπλέκτης 4 καναλιών MUX
Ψηφιακός συγκριτής τάσης + έξοδος διακοπής
Λειτουργία εξοικονόμησης ενέργειας μίας μετατροπής, που προτιμάται για κόμβους που τροφοδοτούνται από μπαταρία
