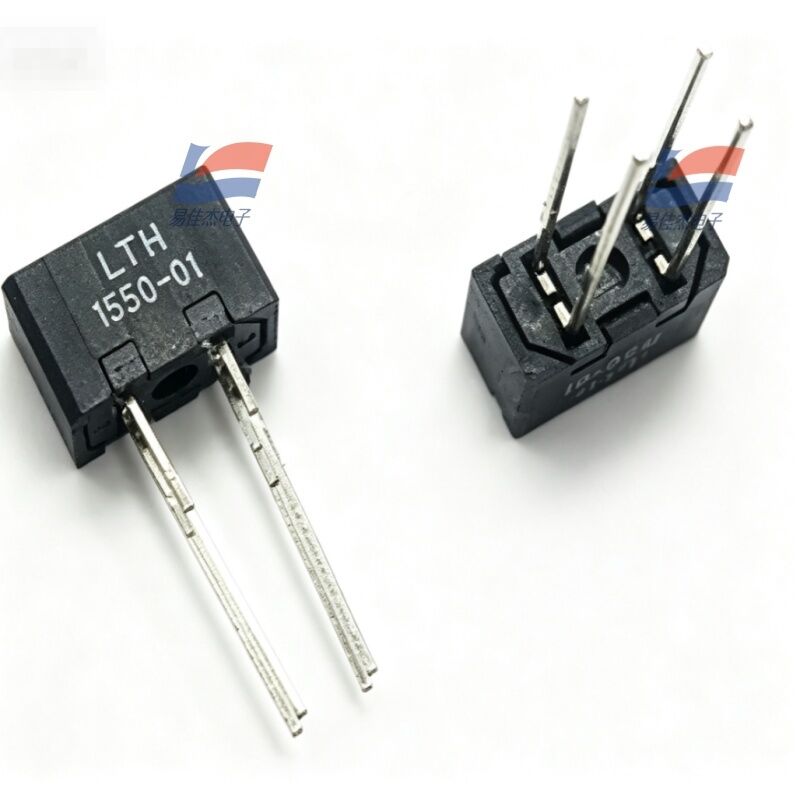

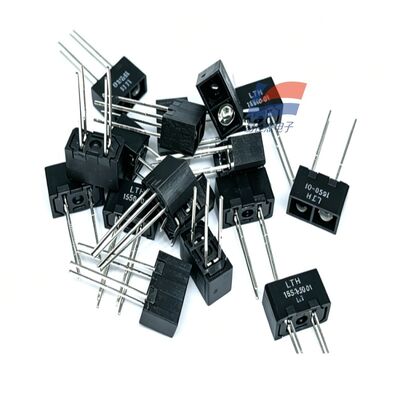

YJJ LTH-1550-01 Φωτοηλεκτρικός αισθητήρας Φωτοηλεκτρικός διακόπτης Αντανακλαστικός φωτοηλεκτρικός διακόπτης

Περιγραφή προϊόντος:

YJJ LTH-1550-01 Photoelectric Sensor - Photoelectric Switch - Reflective Photoelectric Switch - Χρησιμοποιείται σε αυτοματοποιημένο εξοπλισμό

Χαρακτηριστικά:

I. Βασικές πληροφορίες προϊόντος
Μάρκα: LITEON (αρχικό εργοστάσιο στην Ταϊβάν)
Μοντέλο: LTH-1550-01
Τύπος: Ανακλαστικός φωτοηλεκτρικός αισθητήρας (ανακλαστικός φωτοηλεκτρικός διακόπτης)
Συσκευασία: Επιφανειακή βάση DIP4 4 ακίδων, τυπικό βήμα 2,54 mm
Τυπική απόσταση ανίχνευσης: 3,81 mm (Βέλτιστο εύρος ανίχνευσης)
Πιστοποίηση: Συμβατό με τα περιβαλλοντικά πρότυπα RoHS, κατάλληλο για βιομηχανικά/καταναλωτικά ηλεκτρονικά
II. Αρχή εσωτερικής δομής
Ενσωματωμένο δύο εξαρτημάτων σε μία μονάδα:
LED εκπομπής υπέρυθρων 940 nm (Εκπέμπει υπέρυθρο φως)
NPN Phototransistor (Λήψη ανακλώμενου υπέρυθρου φωτός)
Τα παράθυρα εκπομπής και λήψης είναι διατεταγμένα στην ίδια κατεύθυνση και το ένα δίπλα στο άλλο. Όταν ένα αντικείμενο εισέρχεται στο εύρος ανίχνευσης 3,81 mm, το υπέρυθρο φως αντανακλάται στον σωλήνα λήψης, το τρανζίστορ μεταφέρει, το επίπεδο αλλάζει, επιτυγχάνοντας ανίχνευση παρουσίας χωρίς επαφή. Το μαύρο κέλυφος διαθέτει δομή σκίασης, που αντιστέκεται στις παρεμβολές του αδέσποτου φωτός.
III. Βασικές Ηλεκτρικές Παράμετροι
Περιορισμός ονομαστικών τιμών
Τραπέζι
Προδιαγραφή παραμέτρων
Μπροστινό ρεύμα LED εάν το μέγιστο είναι 60 mA
Αντίστροφη τάση LED Vr 5V
LED Forward Drop Vf Τυπικό 1,2V
Ρεύμα Ic Συλλέκτη φωτοτρανζίστορ Μέγιστο 20mA
Τάση συλλέκτη-εκπομπού Vceo 30V
Θερμοκρασία λειτουργίας -25℃ ~ +85℃
Θερμοκρασία αποθήκευσης -55℃ ~ +110℃
Ηλεκτρικά Χαρακτηριστικά
Αναλογία τρέχουσας μεταφοράς CTR: 50% ~ 600%
Γρήγορη ταχύτητα απόκρισης, κατάλληλη για μέτρηση υψηλής ταχύτητας, ανίχνευση θέσης
Έξοδος ανοιχτού βρόχου NPN Collector, μπορεί να συνδυαστεί απευθείας με μικροελεγκτή IO ενός τσιπ
IV. Ορισμός 4 ακίδων (Εκτυπωμένοι χαρακτήρες που προβάλλονται από κάτω, καρφίτσες από αριστερά προς τα δεξιά)
Πείρο 1: Άνοδος LED (LED+)
Καρφίτσα 2: Κάθοδος LED (LED- / GND)
Pin 3: Εκπομπός φωτοτρανζίστορ (E, Common Ground GND)
Pin 4: Συλλέκτης φωτοτρανζίστορ (C, έξοδος σήματος)
Σχέδιο απλής καλωδίωσης (ESP32 / Γενικός μικροελεγκτής ενός τσιπ)
LED + Συνδεδεμένο σε αντίσταση περιορισμού ρεύματος 220Ω στα 3,3V/5V; LED - Συνδεδεμένο στο GND
Φωτοτρανζίστορ E Συνδεδεμένο στο GND. Συλλέκτης C Συνδεδεμένος σε IO με έλξη αντίστασης 10K
Όταν ένα αντικείμενο πλησιάζει, το IO εξάγει ένα χαμηλό επίπεδο. κανένα αντικείμενο δεν είναι υψηλού επιπέδου
V. Βασικά πλεονεκτήματα προϊόντος
Ενσωματωμένη εργοστασιακή βαθμονόμηση, δεν χρειάζεται χειροκίνητη ρύθμιση της διαδρομής φωτός, plug-and-play
Χωρίς μηχανικές επαφές, η διάρκεια ζωής υπερβαίνει κατά πολύ τους μηχανικούς μικροδιακόπτες
Συμπαγές μέγεθος, επιφανειακή τοποθέτηση σε PCB, κατάλληλο για εσωτερική εγκατάσταση σε μικρές συσκευές
Μαύρο κέλυφος σκίασης, δεν ενεργοποιείται στον εσωτερικό φωτισμό, αδύναμο φυσικό φως
Λειτουργία μεγάλου εύρους θερμοκρασίας, συμβατή με βιομηχανικό εξοπλισμό, εξοπλισμό γραφείου, μικροσυσκευές
VI. Τυπικά σενάρια εφαρμογής
Εξοπλισμός γραφείου: Ανίχνευση χαρτιού, καταμέτρηση χαρτιού, ανίχνευση εμπλοκής χαρτιού σε εκτυπωτές / φωτοτυπικά
Εξοπλισμός Αυτοματισμού: Ανίχνευση παρουσίας και απουσίας, ανίχνευση οριακής θέσης μικρών γραμμών συναρμολόγησης
Έξυπνο Υλικό: Ανίχνευση πορτών κάδων αποθήκευσης, ανίχνευση ανοίγματος καπακιού κάδων απορριμμάτων, απλή ανίχνευση στάθμης υγρού
Χρηματοοικονομικός Εξοπλισμός: ΑΤΜ, Ταμειακή μηχανή αναγνώριση συναλλάγματος χαρτιού, καταμέτρηση λογαριασμών
