YJJ RAK19007 Διοικητικό Συμβούλιο Βάσης WisBlock 2η Γενιά - Διοικητικό Συμβούλιο Αξιολόγησης Διοικητικό Συμβούλιο Ανάπτυξης Μονδίων Βάσης

Περιγραφή του προϊόντος:

YJJ RAK19007 Διοικητικό Συμβούλιο Βάσης WisBlock 2η Γενιά - Διοικητικό Συμβούλιο Αξιολόγησης Διοικητικό Συμβούλιο Ανάπτυξης Μονδίων Βάσης

Χαρακτηριστικά:

Ι. Βασική επισκόπηση

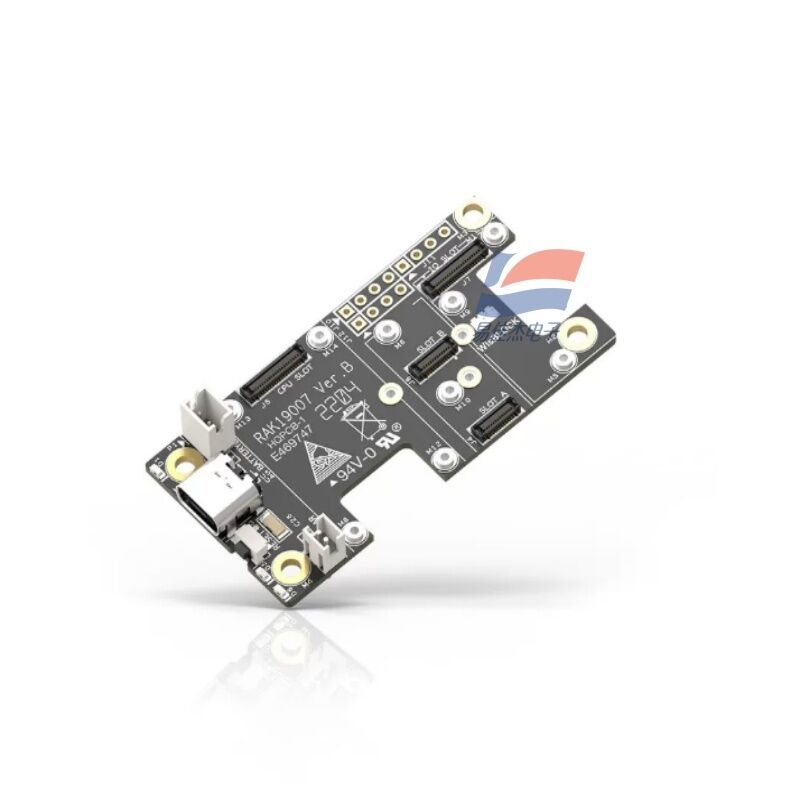

Το RAK19007 είναι η δεύτερης γενιάς RAK WisBlock καθολική επιφάνεια αξιολόγησης / επιφάνεια ανάπτυξης βάσης, αντικαθιστώντας το παλιό RAK5005-O. Είναι ο φορέας ολόκληρης της λύσης LoRaWAN modular IoT,Χρησιμοποιείται για να φιλοξενεί τον βασικό ελεγκτή WisBlock, διάφοροι αισθητήρες, τοποθέτηση GNSS, ενότητες επέκτασης IO, που παρέχουν δυνατότητες παροχής ενέργειας, φόρτισης, σειριακής θύρας και επέκτασης λεωφορείου.Είναι μια τυποποιημένη βάση για την ταχεία ανάπτυξη πρωτοτύπων και εξωτερικούς κόμβους χαμηλής ισχύος- ΡΑΚυρέλες... .
ΙΙ. Βασικές παραμέτρους υλικού
1. Φυσικό μέγεθος και δομή
Μέγεθος: 60 mm × 30 mm, πολύ λεπτό συμπαγές PCB
Εγκατάσταση: 4 τρύπες στερέωσης βίδες M2.5, μπορούν να εγκατασταθούν απευθείας στο περίβλημα

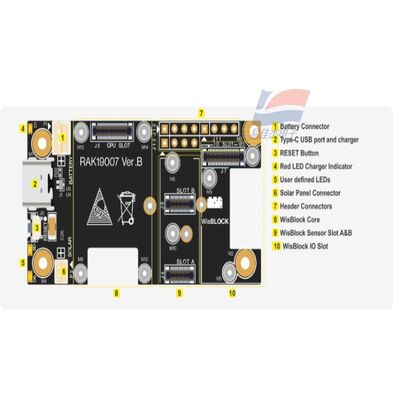

Διαρρύθμιση σλατ:
ΚΟΡΟΣ (40Pin): 1 διαδρομή, εγκατάσταση βασικού μοντέλου WisBlock (όπως RAK4631, RAK11200, RAK3172 κλπ. LoRa πυρήνας)
Αισθητήρας Slots A/B/C: 3 διαδρομές, υποστήριξη τυποποιημένων μικρών μονάδων αισθητήρα 10 mm (θερμοκρασία, υγρασία, αέριο, φωτοηλεκτρική, επιτάχυνση, κλπ.)
Σλοτ D (σλοτ μεγάλου μεγέθους): 1 διαδρομή, συμβατή με μεγάλη μονάδα 23 mm (GNSS positioning RAK12500, κυτταρική μονάδα 4G/NB-IoT)
Βελτιστοποίηση δεύτερης γενιάς: η μονάδα GNSS που τοποθετείται στην θέση D δεν καταλαμβάνει άλλες θέσεις αισθητήρων, λύνοντας το πρόβλημα της διαστημικής σύγκρουσης στην πρώτη γενιά.
Μέθοδος εγκατάστασης: Η μονάδα μπορεί να τοποθετηθεί στο πάνω και στο κάτω μέρος της πλάκας βάσης σε οποιοδήποτε προσανατολισμό
2Σύστημα τροφοδοσίας (Κεντρικό πλεονέκτημα)
Πολλαπλές εισροές τροφοδοσίας
USB-C 5V: λήψη προγραμμάτων, διενέργεια εντοπισμού λάθους σε σειριακή θύρα, φόρτιση μπαταρίας λιθίου
Πλακέτο ΒΔΤ: τροφοδοσία ηλεκτρικής ενέργειας από μονάδα μπαταρίας πολυμερούς λιθίου 3,7V
Ηλιακή πλακέτα: είσοδος ηλιακού πάνελ 5V, εξωτερική αυτοφόρτιση εκτός δικτύου
Ενσωματωμένο τσιπ διαχείρισης φόρτισης μπαταρίας λιθίου, σταματά αυτόματα την φόρτιση όταν είναι πλήρης
Δύο εξόδους ισχύος 3.3V:
VDD: συνεχής τροφοδοσία, συνεχής τροφοδοσία του κεντρικού χειριστή
3V3_S: μπορεί να απενεργοποιηθεί από λογισμικό (ελέγχεται από πιν IO2), τροφοδοτεί με ενέργεια 4 υποδομές αισθητήρων ανεξάρτητα, αποκόπτει περιφερειακά για να μειώσει σημαντικά την κατανάλωση ενέργειας κατά τη διάρκεια του ύπνου
Μέγιστη ισχύς 750mA για ρύθμιση τάσης 3,3V, που πληροί τις απαιτήσεις για ταυτόχρονη λειτουργία πολλαπλών αισθητήρων
Εξαιρετικά χαμηλή κατανάλωση στατικής ισχύος σε κατάσταση ύπνου, κατάλληλη για μακροχρόνιους κόμβους παρακολούθησης με μπαταρίες σε ελεύθερη λειτουργία
3. Πηγές διεπαφής
USB τύπου C: εγκατάσταση firmware, καταγραφή σειριακής θύρας, φόρτιση όλα σε ένα
Εξωτερική πένα επέκτασης (2.54mm): οδηγεί το κουμπί λήψης BOOT, πολλαπλά GPIO, υλικό I2C, υλικό UART, μπορεί να συνδεθεί εξωτερικά με εξωτερικές συσκευές (LTH-1550-01 φωτοηλεκτρικός διακόπτης, ρελέ,οθόνη)
Εγκατασταμένα κουμπιά: κουμπί επαναφοράς, κουμπί εκκίνησης BOOT
Λεωφορείο: ενιαίο λεωφορείο I2C/SPI/UART εντός της πλάκας βάσης, όλες οι υποδομές επικοινωνούν αυτόματα μεταξύ τους, χωρίς ανάγκη χειροκίνητης καλωδίωσης
4Περιβαλλοντικές προδιαγραφές
Θερμοκρασία λειτουργίας: -40°C ~ +85°C, βιομηχανική θερμοκρασία
Συμβατό περιβάλλον ανάπτυξης: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Πρότυπο προστασίας του περιβάλλοντος: RoHS
ΙΙΙ. Κεντρική λειτουργία και χρήση
1. Γρήγορη αξιολόγηση πρωτοτύπου του Internet of Things LoRaWAN (Κύριο σκοπός)
Σε συνδυασμό με το WisBlock Core (RAK4631/RAK3172) για την ταχεία κατασκευή κόμβων παρακολούθησης ευρείας περιοχής χαμηλής ισχύος, χωρίς ανάγκη σχεδιασμού τροφοδοσίας, φόρτισης, πίνακα προσαρμογή αισθητήρα, plug-and-play:
Παρακολούθηση του περιβάλλοντος: θερμοκρασία, υγρασία, πίεση αέρα, CO2, συνδυασμός αισθητήρων αερίων
Τοποθεσία του περιουσιακού στοιχείου: D slot inserts GNSS module, χρησιμοποιείται ως εξωτερικός ανιχνευτής
Βιομηχανική συλλογή: φωτοηλεκτρικός διακόπτης, δονήσεις, πύλη αναφοράς δεδομένων αισθητήρα επιπέδου υγρού

Προδιαγραφές:
