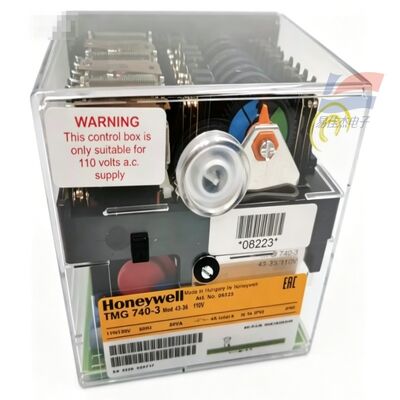

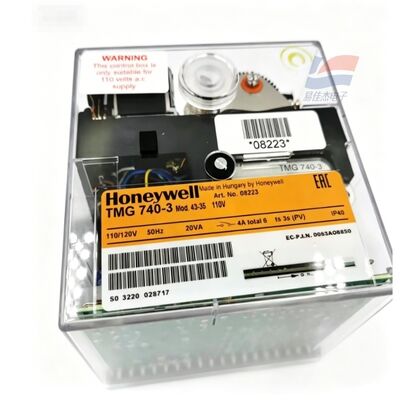

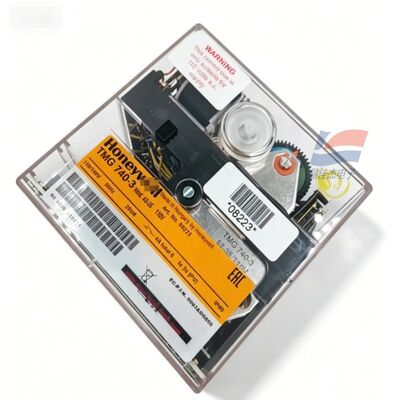

YJJ TMG740-3 TMG 740-3 Satronic ελεγκτής καύσης Ελεγκτής προγράμματος ανάφλεξης για καυστήρες καυσίμων

Περιγραφή προϊόντος:

YJJ TMG 740-3 Satronic Ελεγκτής Καύσης Ελεγκτής προγράμματος ανάφλεξης για καυστήρες καυσίμου

Χαρακτηριστικά:

I. Βασικές πληροφορίες για το αρχικό εργοστάσιο

Το TMG740-3 είναι ένας ελεγκτής καύσης πετρελαίου-αερίου διπλής χρήσης τύπου εξαναγκασμένου αέρα υψηλής ισχύος με προγραμματιζόμενο κιβώτιο ελέγχου ασφαλείας. Συνήθως αναφέρεται ως ελεγκτής καύσης / ελεγκτής προγράμματος ανάφλεξης στη βιομηχανία.

Πλήρης κατάτμηση και ταξινόμηση μοντέλων

Μορφή πλήρους μοντέλου: TMG 740-3 Mod.XX-XX, όπου το Mod αντιπροσωπεύει τις παραμέτρους χρονισμού. Οι τρεις κύριες εμπορικές προδιαγραφές είναι:

Mod.32-32 Αριθμός Παραγγελίας: 08211U

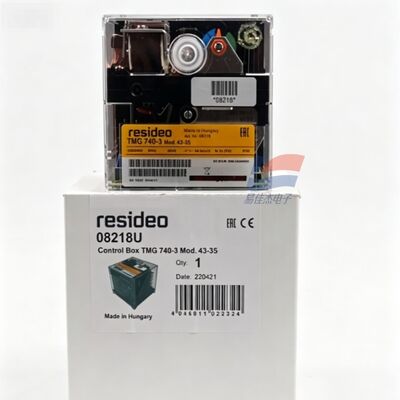

Mod.43-35 Αριθμός Παραγγελίας: 08218U (σε απόθεμα διαθέσιμο στην αγορά μέχρι το μέγιστο)

Mod.13-53 Αριθμός Παραγγελίας: 08223U

Τοποθέτηση προϊόντος

Κατάλληλο για πυρκαγιά μεσαίας-μεγάλης ισχύος μονοβάθμιας / δύο σταδίων, αναλογικής ρύθμισης αερίου / καυσίμου μηχανές καύσης διπλού καυσίμου, θερμάστρες με απευθείας καύση ζεστού αέρα. τύπου εξαναγκασμένου φυσητήρα, συμβατός με τα ευρωπαϊκά πρότυπα ασφάλειας καύσης EN298.

Περιγραφή κατάστασης

II. Βασικές Ηλεκτρικές και Χρονομετρικές Τεχνικές Παράμετροι

1. Προδιαγραφές τροφοδοτικού

Τάση λειτουργίας: AC220~240V (-15%~+10%), 50Hz (συμβατό με 40~60Hz)

Συνολική κατανάλωση ρεύματος: περίπου 15VA

Ασφάλεια: 10A fast-blow / 6A slow-blow

Μέγιστο ρεύμα εξόδου ενός μόνο ακροδέκτη: 4Α, συνολική έξοδος του μηχανήματος: 6Α

Επίπεδο προστασίας: IP44, θερμοκρασία περιβάλλοντος εγκατάστασης: -20℃ ~ +60℃

Συνολικό βάρος μηχανής (συμπεριλαμβανομένης της βάσης): 1100g

2. Πίνακας συμβατότητας ανίχνευσης φλόγας (συνήθης για τρεις τύπους ανιχνευτών).

Μέθοδος ανίχνευσης Ευαισθησία ενεργοποίησης Ανώτατο όριο απόστασης καλωδίωσης

Ανιχνευτής ιόντων Ιονισμός 1,6μA Κανονικό σύρμα 50m / Θωρακισμένο σύρμα 100m

UV υπεριώδες φωτοσωλήνας 70μA Κανονικό σύρμα 100m / Θωρακισμένο σύρμα 200m

Ανιχνευτής υπερύθρων που αναβοσβήνει 5μA (κατώφλι για 2 αναμμένες λυχνίες LED) Ίδιο με τον ανιχνευτή ιόντων

3. Ακολουθία βαθμονόμησης (Mod. 43-35 mainstream μοντέλο)

Χρόνος πριν το φύσημα: 43s (αναγκαστικός αερισμός με πλήρως ανοιχτό αμορτισέρ)

Χρόνος προανάφλεξης: Διορθώθηκε 3 δευτερόλεπτα

Διάστημα ανίχνευσης ασφαλείας βαλβίδας ασφαλείας: 5 δευτ. (παράθυρο ανάφλεξης ασφαλείας, timeout κλειδώνει το μηχάνημα σε περίπτωση βλάβης)

Κλείδωμα σφάλματος: Απώλεια φλόγας, ανεπαρκής πίεση αέρα, αποτυχία του αισθητήρα UV όλα αυτόματα κλειδώνουν, χρειάζεται μη αυτόματη επαναφορά

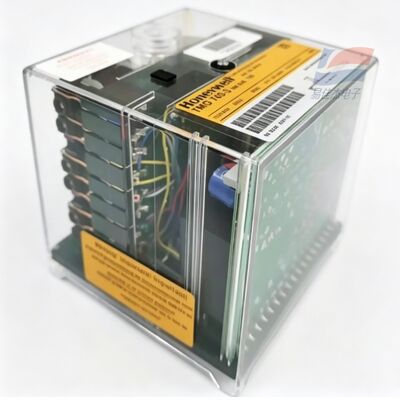

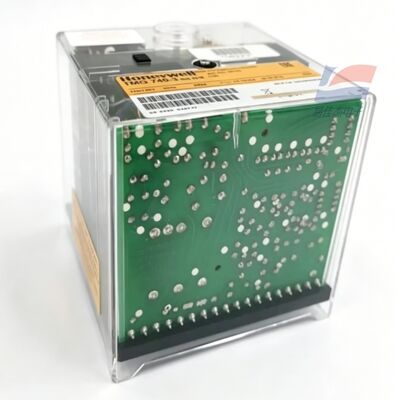

4. Δομή υλικού

Διαφανές επιβραδυντικό της φωτιάς περίβλημα, πρίζα βάσης ακροδεκτών

Εσωτερικός σύγχρονος μηχανισμός χρονισμού έκκεντρου κινητήρα, 16 διακόπτες έκκεντρου, μετασχηματιστής, ένδειξη LED κατάστασης βλάβης (5 επίπεδα ένδειξης έντασης φλόγας)

Μπροστινό πάνελ με κουμπί επαναφοράς + ενδεικτική λυχνία συναγερμού σφάλματος, κάτω βραχυκυκλωτήρες μπορούν να διαμορφωθούν για διακόπτη πίεσης αέρα, λογική παρακολούθησης ανάφλεξης

III. Ισχύοντα σενάρια εξοπλισμού

Βιομηχανικοί καυστήρες αερίου/καυσίμου υψηλής ισχύος, λέβητες, γεννήτριες ατμού

Κλίβανοι θερμού αέρα στεγνώματος βαφής, θερμαντήρες αέρα απευθείας καύσης

Εξοπλισμός βιομηχανικής θέρμανσης δύο σταδίων πυρκαγιάς / αναλογικής ρύθμισης, εξοπλισμός θερμικής επεξεργασίας κλιβάνου

Μονάδες καύσης διπλού αερίου διπλού καυσίμου
