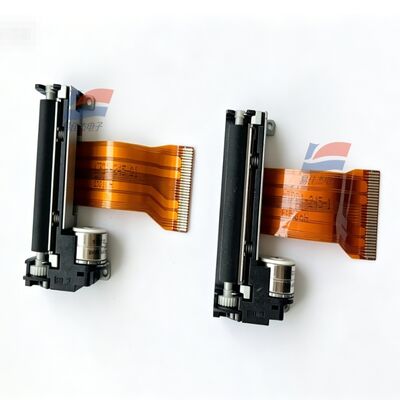

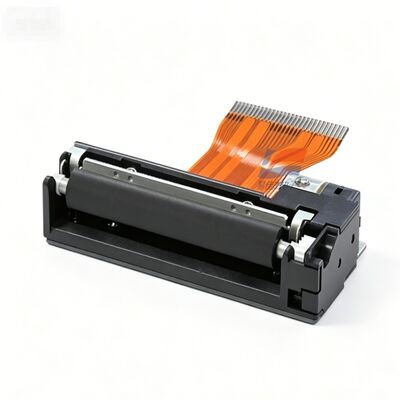

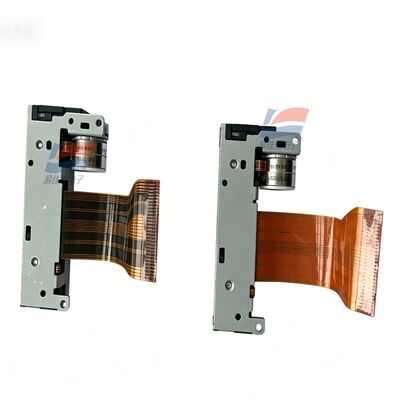

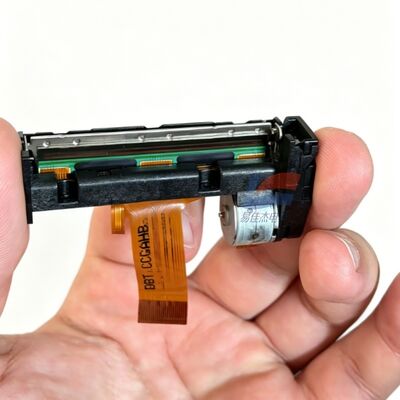

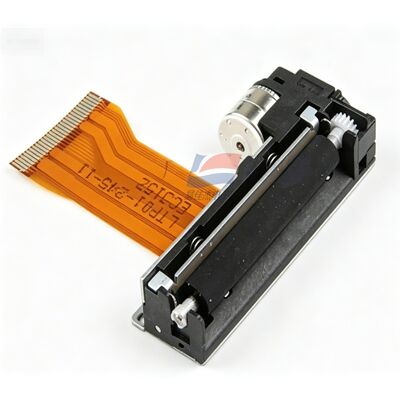

YJJ LTP01-245-C1 3.0 - 4.2V Χαμηλής τάσης ιατρικό όργανο Θερμική κεφαλή εκτύπωσης χωρίς χαρτί Άξονας τροφοδοσίας Διακόπτης ανοίγματος/κλεισίματος

Περιγραφή προϊόντος:

YJJ LTP01-245-C1 3.0 - 4.2V Θερμική κεφαλή εκτύπωσης ιατρικού οργάνου χαμηλής τάσης χωρίς διακόπτη ανοίγματος/κλεισίματος άξονα τροφοδοσίας χαρτιού

Χαρακτηριστικά:

I. Βασικές πληροφορίες

Μοντέλο: LTP01-245-C1 (Πρωτότυπο προϊόν Seiko Instruments)

Τύπος: Οριζόντιος θερμικός πυρήνας εκτυπωτή (2 ιντσών, πλάτος χαρτιού 58 mm)

Επίθημα C1: Δεν διαθέτει διακόπτη ανίχνευσης ανοίγματος άξονα τροφοδοσίας χαρτιού, διατηρεί μόνο ανίχνευση θερμοκρασίας θερμικής κεφαλής και φωτοηλεκτρική ανίχνευση έλλειψης χαρτιού

Συμβατές εναλλακτικές λύσεις: Fujitsu FTP628MCL101, εγχώριος μηχανισμός ATP201

II. Προδιαγραφές πυρήνα εκτύπωσης

Μέθοδος εκτύπωσης: Εκτύπωση σειρών με θερμική μήτρα

Σημεία μονής γραμμής και στήλης: 384 σημεία / σειρά

Ανάλυση: Οριζόντια 8 κουκκίδες/mm, κάθετη 16 κουκκίδες/mm

Πλάτος χαρτιού: 58mm (ανοχή 0~-1mm)

Πραγματικό πλάτος εκτύπωσης: 48 mm

Μέγιστη ταχύτητα εκτύπωσης: 75mm/s

Απόσταση βήματος τροφοδοσίας χαρτιού: 0,0625 mm

Μέγιστα σημεία σύγχρονης θέρμανσης: 64 βαθμοί

Διαδρομή τροφοδοσίας χαρτιού: Τροφοδοσία σε σχήμα τόξου, απλή δομή τροφοδοσίας χαρτιού

III. Διαμόρφωση αισθητήρα ανίχνευσης

Ανίχνευση θερμοκρασίας θερμικής κεφαλής: Ενσωματωμένο θερμίστορ

Ανίχνευση έλλειψης χαρτιού: Ανακλαστικός φωτοηλεκτρικός αισθητήρας

Ανίχνευση ανοίγματος/κλεισίματος άξονα τροφοδοσίας χαρτιού: Καμία (η έκδοση C1 διαφέρει από το μοντέλο με διακόπτη)

IV. Παράμετροι τροφοδοσίας ηλεκτρικού ρεύματος

1. Δύο ανεξάρτητα τροφοδοτικά

Τάση λογικού ελέγχου Vdd: 3,0~3,6V / 4,75~5,25V (διαλέξτε ένα)

Κεφαλή θέρμανσης / Τάση κίνησης κινητήρα Vp: 4,75~9,5V DC

2. Ρεύμα αιχμής

Ρεύμα αιχμής κεφαλής εκτύπωσης: 3,76A (9,5V, 64 σημεία ταυτόχρονα θερμαίνονται)

Ρεύμα αιχμής βηματικού κινητήρα: 0,6A

3. Διεπαφή καλωδίωσης: Εύκαμπτη καλωδίωση FPC 30 ακίδων

V. Διάρκεια ζωής και Περιβαλλοντικές Παράμετροι

Διάρκεια ζωής εκτύπωσης

Συνολική διάρκεια ζωής παλμού θέρμανσης: 100 εκατομμύρια παλμοί

Διάρκεια ζωής φθοράς διαδρομής χαρτιού: 50 χλμ (χρησιμοποιώντας γνήσιο θερμικό χαρτί πιστοποιημένου εργοστασίου)

Θερμοκρασία λειτουργίας: 0℃ ~ +50℃

Θερμοκρασία αποθήκευσης: -20℃ ~ +70℃

Υγρασία λειτουργίας: 20%~80% RH, χωρίς συμπύκνωση

VI. Φυσικές Διαστάσεις και Βάρος

Συνολικές διαστάσεις (εξαιρουμένων των προεξοχών): 69,8 × 32,7 × 15,3 mm

Συνολικό καθαρό βάρος: περίπου 44 g

Δομή: Μεταλλική βάση + μεταλλικά γρανάζια, σταθερή απαγωγή θερμότητας

VII. Εφαρμοστέος Εξοπλισμός

Φορητά μηχανήματα POS, εξοπλισμός ιατρικών δοκιμών, φορητές συσκευές εγγραφής, εκτύπωση μικρών εισιτηρίων για βιομηχανικά όργανα, τερματικά οχημάτων, φορητοί εκτυπωτές ταμειακών μηχανών
