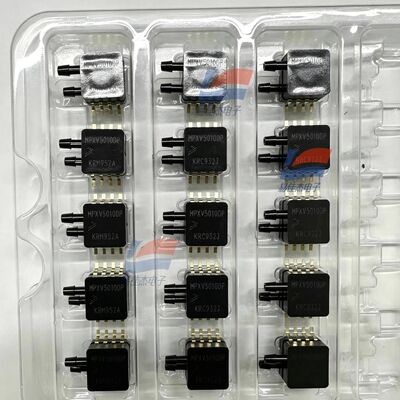

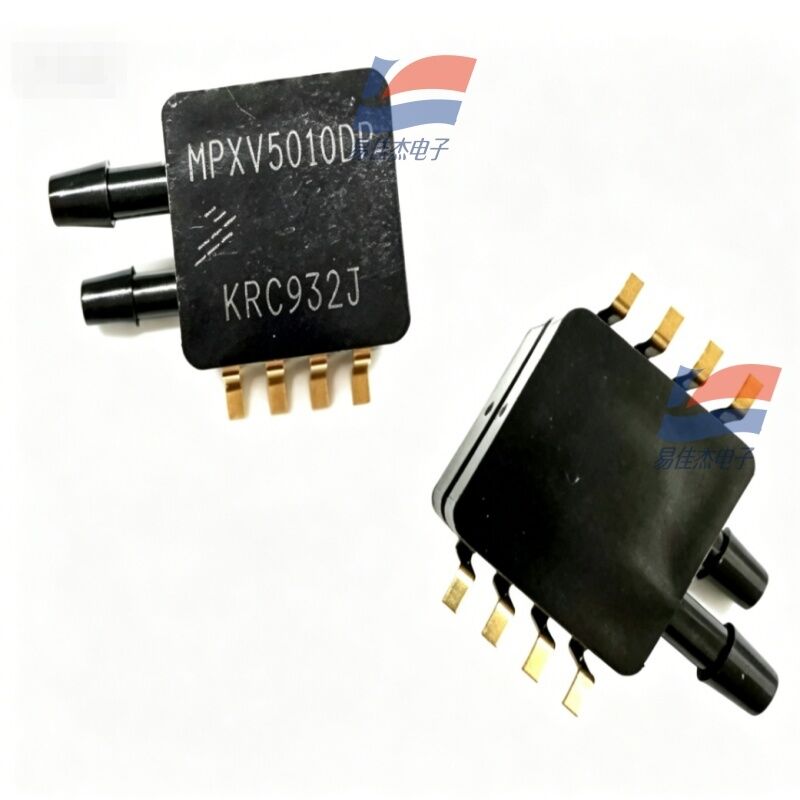

YJJ MPXV5010DP 0-10kPa αισθητήρας διαφορικής πίεσης HVAC και ιατρικές εφαρμογές

Περιγραφή του προϊόντος:

YJJ MPXV5010DP 0-10kPa αισθητήρας διαφορικής πίεσης HVAC και ιατρικές εφαρμογές

Χαρακτηριστικά:

Ι. Βασικές παραμέτρους

1. Πεδίο πίεσης

Τύπος μέτρησης: Διαφορετική πίεση (διαφορετική), διπλή είσοδος P1-P2

Περιοχή: 0 - 10 kPa (0 - 1,45 PSI, περίπου 1000 mm στήλη νερού)

Μέγιστο υπερφόρτωση: 40 kPa

Πίεση ρήξης: 100 kPa

2Ηλεκτρική έξοδος (εξισχυμένη, με αντιστάθμιση θερμοκρασίας)

Ηλεκτρική τροφοδοσία: 4,75 - 5,25 VDC (κανονική τροφοδοσία συστήματος μικροελέγχου με ένα τσιπ 5V)

Έκδοση τάσης: 0,2 V (0 kPa) - 4,7 V (πλήρης κλίμακας 10 kPa), γραμμική αναλογική έξοδος τάσης

Αίσθηση: 450 mV/kPa

Χρόνος απόκρισης: ≤ 1 ms

Ακρίβεια: Συνολικό σφάλμα εντός ολόκληρου του εύρους θερμοκρασίας 0 - 85 °C ≤ ± 5% FS, βαθμονόμηση εργοστασιακή, ολοκληρωμένο κύκλωμα αντιστάθμισης θερμοκρασίας στο τσιπ, δεν απαιτείται εξωτερικό κύκλωμα κλιματισμού

3Περιβάλλον και δομή

Θερμοκρασία λειτουργίας: -40°C ∙ +125°C

Πακέτο: SIP-6 άμεση εισαγωγή, διπλή ακροβολία αέρα (εξωτερική διάμετρος φ3,3 mm), συνδεδεμένη με σωλήνες από καουτσούκ σιλικόνης

Μέσο: Κατάλληλο μόνο για ξηρό και καθαρό αέρα, όχι για υγρά, διαβρωτικά αέρια

Πινάκια: 1 = VCC 5V, 2 = GND, 3 = Analog Out, 4/5/6 = Floating Pins

ΙΙ. Ερμηνεία υποδείγματος επιστολής

MPXV: σειρά με ενσωματωμένη ενίσχυση σήματος + αντιστάθμιση θερμοκρασίας

5010: Κωδικός εύρους 0 - 10 kPa

DP: Διαφορετική πίεση = Τύπος διαφορετικής πίεσης διπλής θύρας (δύο θύρες πίεσης, μετρώντας τη διαφορά πίεσης μεταξύ δύο σημείων)

ΙΙΙ. Κύρια εφαρμογές

1. Βιομηχανία εξαερισμού HVAC (πιο συχνά χρησιμοποιείται)

Μέτρηση της διαφοράς πίεσης πριν και μετά τους ανεμιστήρες, μέτρηση στατικής πίεσης των αγωγών

Παρακολούθηση της απόφραξης του φίλτρου: αύξηση της διαφοράς πίεσης πριν και μετά το φίλτρο δείχνει ότι το φίλτρο είναι φραγμένο

Ρυθμισμός πίεσης καθαρών χώρων, εργαστήρια χωρίς σκόνη, παρακολούθηση του όγκου του αέρα του εξαερισμού

2Ιατρικός εξοπλισμός

Μέτρηση της διαφοράς πίεσης ροής αέρα σε συσκευές αναπνευστικής ενέργειας, συσκευές αναισθησίας

Μέτρηση της ροής αέρα σε όργανα δοκιμής της πνευμονικής λειτουργίας

Συλλογή πίεσης για συστήματα ελέγχου της πίεσης του αέρα σε νοσοκομειακά κρεβάτια

3Βιομηχανική μέτρηση και έλεγχος

Μέτρηση της ταχύτητας του ανέμου με σωλήνες pitot (σε συνδυασμό με τη διαφορική πίεση για τον υπολογισμό της ταχύτητας του ανέμου)

Μέτρηση μικρής ροής αερίου (θρόρτερλινγκ + μετατροπή διαφορικής πίεσης σε ρυθμό ροής)

Παρακολούθηση αρνητικής πίεσης των ανεμιστήρων, αντλιών κενού

Παρακολούθηση της πίεσης των αναλυτών αερίων

4Οικιακές συσκευές και όργανα

Ανίχνευση πίεσης επιπέδου νερού σε πλυντήρια ρούχων

Ελέγχος πίεσης κλειστού κυκλώματος μικρών αντλιών αέρα

Εξοπλισμός δοκιμής στεγανότητας αέρα, δοκιμής μικροκυμάτων

Προδιαγραφές:
