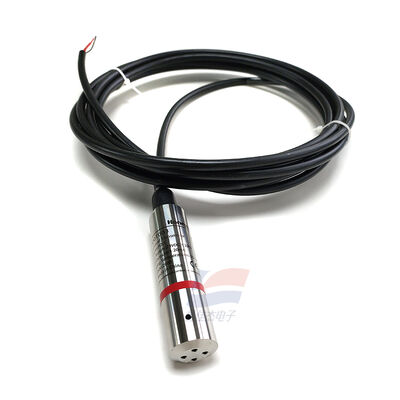

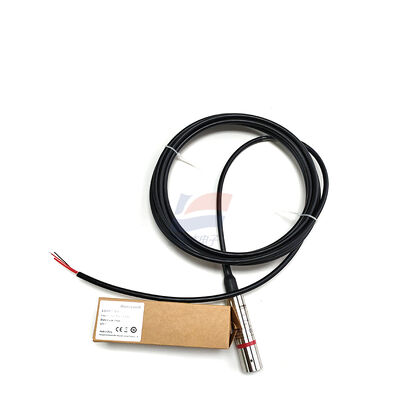

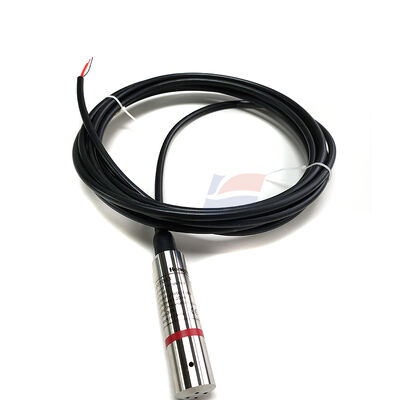

YJJ L8000T003 Μεταδότης επιπέδου υγρού τύπου βύθισης 0-3m/ 0-30kPa

Περιγραφή προϊόντος:

YJJ L8000T003 Πομπός υγρού επιπέδου τύπου εμβάπτισης 0-3m/ 0-30kPa Παροχή νερού Αποχέτευση Utilities

Χαρακτηριστικά:

I. Ορισμός μοντέλου

L8000T003: Σειρά L8000T, εύρος μέτρησης στάθμης νερού 3 μέτρων, έξοδος ρεύματος 4-20 mA, υποβρύχιος αισθητήρας στάθμης υγρού στατικής πίεσης.

II. Βασικές Τεχνικές Παράμετροι

Εύρος μέτρησης: στήλη νερού 0 - ​​3 μέτρα (0 - 30 kPa)

Σήμα εξόδου: 4 - 20 mA DC (που αντιστοιχεί σε στάθμη υγρού 0 - ​​3 μέτρα)

Τάση τροφοδοσίας: 15 - 28 VDC (σύστημα δύο καλωδίων)

Πίεση υπερφόρτωσης: 1,5 φορές την πίεση πλήρους κλίμακας

Κατηγορία Ακρίβειας: ±0,25% FS

Μη γραμμικότητα: ±0,15% FS

Επαναληψιμότητα / Υστέρηση: 0,15% FS

Εύρος Θερμοκρασίας

Μέση Θερμοκρασία: -10℃ - +80℃

Θερμοκρασία αποθήκευσης: -40℃ - +100℃

Μακροπρόθεσμη σταθερότητα: 0,2% FS / έτος, η ετήσια μετατόπιση μηδενικού σημείου είναι ελάχιστη

Βαθμός προστασίας: IP68, μπορεί να χρησιμοποιηθεί για μακροχρόνια βύθιση υποβρύχιου υλικού

Κέλυφος + Επαγωγικό Διάφραγμα: 316 ανοξείδωτο ατσάλι

Στεγανοποιητικά συστατικά: Καουτσούκ νιτριλίου (NBR), κατάλληλο για καθαρό νερό και ήπια λύματα

Διαμόρφωση καλωδίου: Standard = Εύρος + 2 μέτρα (Αυτό το μοντέλο διαθέτει συνολικό μήκος καλωδίου 5 μέτρα και μπορεί να επεκταθεί για προσαρμογή)

Μέθοδος σύνδεσης: Σύστημα δύο καλωδίων (μαύρο καλώδιο για τροφοδοσία +, κόκκινο καλώδιο για έξοδο σήματος)

Πιστοποίηση: Συμμόρφωση με CE

III. Αρχή μέτρησης

Η στατική πίεση του υγρού είναι ανάλογη με το ύψος της στάθμης του υγρού. Το διάφραγμα στο κάτω μέρος του καθετήρα υπόκειται σε πίεση νερού και ο ενσωματωμένος πυρήνας πίεσης πυριτίου διάχυσης μετατρέπει την πίεση σε ένα τυπικό σήμα ρεύματος 4-20 mA, το οποίο συνδέεται απευθείας με PLC, ψηφιακούς μετρητές οθόνης, συστήματα DCS για τη μετατροπή του ύψους της στάθμης του νερού.

IV. Κύριες Εφαρμογές

1. Ύδρευση και Αποχέτευση Ύδρευσης (Κύρια σενάρια)

Συνεχής παρακολούθηση της στάθμης του νερού σε δεξαμενές νερού, δεξαμενές φίλτρων, ταμιευτήρες σε υδραγωγεία

Μέτρηση στάθμης και έλεγχος ρυθμιστικών δεξαμενών, βιοχημικών δεξαμενών, φρεατίων συλλογής σε εγκαταστάσεις αποχέτευσης

Αυτόματος έλεγχος start-stop φρεατίων υπόγειων υδάτων, δεξαμενές νερού αντλιοστάσιων

2. HVAC κτιρίου

Παρακολούθηση στάθμης υγρών σε δεξαμενές νερού κεντρικού κλιματισμού, δεξαμενές νερού διαστολής, λάκκους συλλογής, συναγερμός για έλλειψη νερού και πρόληψη υπερχείλισης.

3. Δημοτικοί Αγωγοί

Παρακολούθηση στάθμης νερού σε υπόγειες σήραγγες κοινής ωφέλειας, φρεάτια ομβρίων υδάτων, δεξαμενές αποθήκευσης πλημμυρών, συλλογή δεδομένων στάθμης νερού για συστήματα απομακρυσμένης διαχείρισης νερού

4. Βιομηχανικές Δεξαμενές

Συνεχής μέτρηση της στάθμης υγρών σε εξοπλισμό καθαρισμού νερού, δεξαμενές καθαρού νερού, δεξαμενές περιβαλλοντικής επεξεργασίας νερού, για την επίτευξη αυτόματης αναπλήρωσης νερού και συναγερμούς διασύνδεσης άνω/κάτω ορίου.

5. Βοηθητικά Συστήματα

Απευθείας σύνδεση με PLC, RTU, συσκευές εγγραφής χωρίς χαρτί, ελεγκτές στάθμης για την ολοκλήρωση της συλλογής στάθμης νερού + αυτόματο έλεγχο αντλίας.
