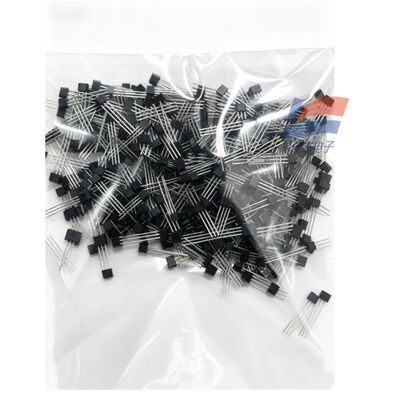

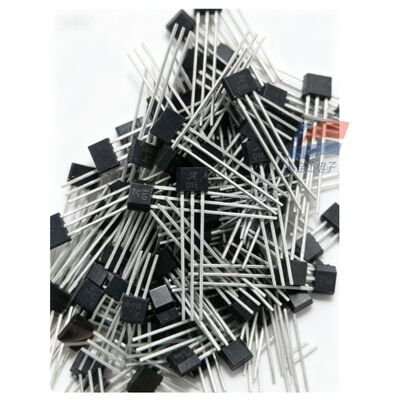

YJJ A1101EUA-T Ενιαίο πόλο ψηφιακός διακόπτης αίθουσας με μεταξοφωτισμένη οθόνη 01E Αυτοκινητοβιομηχανική ηλεκτρονική

Περιγραφή προϊόντος:

YJJ A1101EUA-T Μονοπολικός Ψηφιακός Διακόπτης Hall με Μεταξοτυπία 01E Automotive Electronics

Χαρακτηριστικά:

I. Βασικές πληροφορίες

Πλήρες όνομα μοντέλου: A1101EUA-T, μεταξοτυπία 01E
Πακέτο: SIP-3 διαμπερούς οπής 3 ακίδων (βύσμα μακράς ακίδας ισοδύναμο TO92)
Τύπος συσκευής: Συνεχής μονοπολικός διακόπτης Hall (ψηφιακή έξοδος), ανιχνεύει μόνο τον πόλο S (νότιος πόλος) του μαγνήτη
Εσωτερική ολοκλήρωση: Κύκλωμα σταθεροποίησης τάσης, στοιχείο Hall, ενισχυτής σήματος, σκανδάλη Schmitt, τρανζίστορ ανοιχτής αποστράγγισης NMOS
Πιστοποιήσεις: κατηγορίας αυτοκινήτου AEC-Q100, προστασία περιβάλλοντος RoHS, αντιπαρεμβολές υψηλής ESD/EMC, προστασία αντίστροφης μπαταρίας
II. Βασικές ηλεκτρικές παράμετροι (25℃ τυπική κατάσταση λειτουργίας)
1. Πίνακας ηλεκτρικών χαρακτηριστικών τροφοδοτικού
Τιμές προδιαγραφής παραμέτρων
Τάση τροφοδοσίας λειτουργίας VCC 3,8 V ~ 24 V DC (συμβατό με βιομηχανικό έλεγχο 5V/12V/24V / τροφοδοτικό αυτοκινήτου)
Μέγιστη τάση αντοχής ±30V (ενσωματωμένη προστασία αντίστροφης σύνδεσης και προστασία από υπερτάσεις)
Τυπικό στατικό ρεύμα λειτουργίας 7,5 mA
Χρόνος εκκίνησης σε λειτουργία ≤ 4 μs, το μαγνητικό πεδίο μπορεί να ανιχνευθεί αμέσως μετά την ενεργοποίηση
2. Παράμετροι ενεργοποίησης μαγνητικού πεδίου (μαγνητική απόδοση πυρήνα) Πίνακας
Παράμετροι Τυπική τιμή Επεξήγηση
Σημείο ενεργοποίησης εργασίας BOP (S pole close) 175Gs (17,5 mT) Η έξοδος έλκεται χαμηλά και άγει όταν το μαγνητικό πεδίο είναι ≥ 175Gs
Σημείο απελευθέρωσης BRP (μαγνήτης μακριά) 45 Gs (4,5 mT) Η έξοδος διακόπτεται και έχει υψηλή αντίσταση όταν το μαγνητικό πεδίο είναι < 45 Gs
Παράθυρο Magnetic Hysteresis BHYS 130Gs Αποτρέπει τη λανθασμένη ενεργοποίηση του τρέμουλλου του μαγνητικού πεδίου
Πολικότητα ανίχνευσης Μονός πόλος, ανταποκρίνεται μόνο στον πόλο S του μαγνήτη Ο πόλος Ν δεν έχει απόκριση
3. Παράμετροι εξόδου
Δομή εξόδου: N-κανάλι ανοιχτής αποστράγγισης (ανοιχτός συλλέκτης), πρέπει να χρησιμοποιεί μια άνω αντίσταση έλξης
Μέγιστο ρεύμα βύθισης IOUT: 25 mA, μπορεί να οδηγήσει απευθείας LED, μικρά ρελέ
Πτώση κορεσμού (αγωγιμότητα στα 20 mA): Τυπικό 215 mV, μέγιστο 400 mV
Ρεύμα διαρροής εκτός κατάστασης: ≤ 10 μA
4. Περιβάλλον και Θερμοκρασία
Θερμοκρασία λειτουργίας: -40 ℃ ~ +85 ℃ (μεγάλο εύρος θερμοκρασίας για το όχημα)
Θερμοκρασία αποθήκευσης: -55 ℃ ~ +150 ℃
Υλικό συσκευασίας: Πλαστική συσκευασία από μαύρη εποξειδική ρητίνη, ανθεκτική σε κραδασμούς και υγρασία
III. Βασικά Πλεονεκτήματα Προϊόντος
Ευρεία τάση 3,8~24V, κατάλληλο για καταναλωτικές συσκευές 5V, βιομηχανικά συστήματα 24V, συστήματα 12V αυτοκινήτων.
Η βαθμονόμηση της εργοστασιακής συσκευασίας εξαλείφει τη μετατόπιση της θερμοκρασίας της πίεσης έγχυσης, τα σταθερά σημεία ενεργοποίησης σε όλο το εύρος θερμοκρασίας.
Συνεχής ανίχνευση σε πραγματικό χρόνο, χωρίς καθυστέρηση ύπνου, ανταποκρίνεται άμεσα στην κίνηση του μαγνήτη.
Ενσωματωμένες πολλαπλές προστασίες: προστασία αντίστροφης σύνδεσης, υπέρταση, ESD, ισχυρό EMC έναντι παρεμβολών κινητήρα.
Δεν υπάρχει εξωτερικός πυκνωτής παράκαμψης, το κύκλωμα είναι εξαιρετικά απλό.
Συσκευασία SIP με μακριά καρφίτσα DIP, κατάλληλη για χειροκίνητη συγκόλληση, παραγωγή plug-in.
Στερεά κατάσταση χωρίς μηχανικές επαφές, πάνω από ένα δισεκατομμύριο φορές διάρκεια ζωής, χωρίς φθορά, χωρίς σπινθήρες.
IV. Ειδικοί Σκοποί Εφαρμογής
1. Ηλεκτρονικά Αυτοκινήτων (κύρια σενάρια κατηγορίας αυτοκινήτου)
Ανίχνευση θέσης καθίσματος, ανίχνευση κλεισίματος κλειδαριάς πόρτας / πίσω πόρτας / παραθύρου.
Αισθητήρας αλλαγής κιβωτίου ταχυτήτων, όριο θέσης γκαζιού / γκαζιού.
Υαλοκαθαριστήρα, όριο διαδρομής ηλιοροφής, επιτόπου ανίχνευση πιστολιού φόρτισης νέας ενέργειας.
2. Εξοπλισμός Βιομηχανικού Αυτοματισμού
Μαγνητικός οριακός διακόπτης κυλίνδρου / ηλεκτρομαγνητικής βαλβίδας.
Ζώνη πριονίσματος, μετρητής ταχύτητας περιστροφής κυλίνδρων, ανίχνευση παρουσίας μεταλλικού τεμαχίου.
Πόρτα ντουλαπιού, συναγερμός μαγνητικού κλεισίματος πόρτας προστασίας ασφαλείας.
Συλλογή στροφών ανεμιστήρα, στροφείου κινητήρα, μέτρηση παλμών.
3. Οικιακές Συσκευές και Έξυπνο Σπίτι
Μαγνητική ανίχνευση καλύμματος πόρτας πλυντηρίου, ανίχνευση διακόπτη πόρτας ψυγείου.
Μαγνητική επαγωγή σύγκρουσης ηλεκτρικής σκούπας, επιτόπου ανίχνευση δεξαμενής νερού / κουτιού σκόνης.
Φίλτρο καθαρισμού νερού στη θέση του, ανίχνευση κλεισίματος καπακιού κουζίνας ρυζιού.
Έξυπνη κλειδαριά πόρτας μαγνητική επιτόπια ανίχνευση αναρρόφησης.
4. Ηλεκτρονικά ευρείας κατανάλωσης, εξοπλισμός οργάνων
Πτυσσόμενο κάλυμμα Power bank, ανίχνευση αφύπνισης με άνοιγμα θήκης ακουστικών Bluetooth.
Εκτυπωτής, κλείσιμο καπακιού σαρωτή, αναγνώριση κουτιού αναλώσιμου.
Ροόμετρο, μετρητής νερού / μετρητής αερίου Καταμέτρηση μαγνητικού παλμού.
Αναγνώριση μαγνητικής αναρρόφησης θήκης μπαταρίας οργάνων χειρός.
5. Ασφάλεια και αποθήκευση
Μαγνητικός συναγερμός πόρτας, ντουλάπι αποθήκευσης, παρακολούθηση κατάστασης ασφαλούς πόρτας.
Παρουσία υλικού γραμμής συναρμολόγησης μαγνητική επαγωγή, καταμέτρηση ταξινόμησης.
