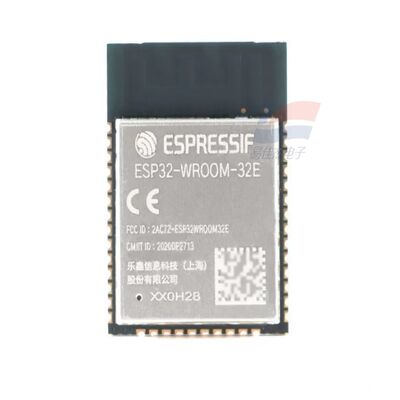

YJJ ESP32-WROOM-32E Δύο πυρήνες WiFi & Bluetooth MCU μονάδα - LoT ασύρματη μονάδα

Περιγραφή προϊόντος:

YJJ ESP32-WROOM-32E Διπύρηνο WiFi & Bluetooth MCU Module - IoT Wireless Module

Χαρακτηριστικά:

ESP32: Το κύριο τσιπ ελέγχου διπλού πυρήνα LX6 πρώτης γενιάς

WROOM-32: Τυπική σειρά ασύρματων μονάδων

E: V3 βελτιστοποιημένο πυρίτιο (αντικατάσταση του παλιού 32D, επιδιόρθωση σφαλμάτων υλικού, RF και αναβαθμίσεις ασφαλείας)

Κεραία: Ενσωματωμένη κεραία PCB. επίθημα UE = με υποδοχή εξωτερικής κεραίας U.FL

Έκδοση Flash: N4 (4MB) / N8 (8MB) / N16 (16MB)

Προαιρετική έκδοση R2: Ενσωματωμένο PSRAM 2 MB, κατάλληλο για προσωρινή αποθήκευση φωνής και εικόνας

II. Βασικές Παράμετροι Υλικού

1. Κύριος έλεγχος και αποθήκευση

CPU: Διπύρηνος 32-bit Xtensa LX6, ρυθμιζόμενη συχνότητα από 80 έως 240 MHz, ανεξάρτητοι τομείς ισχύος διπλού πυρήνα

Εσωτερική αποθήκευση: 448 KB ROM + 520 KB SRAM + 16 KB RTC SRAM

Flash: Τυπικό 4MB, προαιρετικό 8MB/16MB SPI Flash

Μοντέλο R2 προηγμένης τεχνολογίας: Πρόσθετο 2MB Octal PSRAM (για προσωρινή αποθήκευση φωνής και κάμερας)

Συνεπεξεργαστής ULP εξαιρετικά χαμηλής ισχύος: Συλλέγει ανεξάρτητα δεδομένα αισθητήρα σε κατάσταση αναστολής λειτουργίας, αναμονή σε επίπεδο μικρο-αμπέρ για ολόκληρο το μηχάνημα

2. 2.4G WiFi + Bluetooth διπλής λειτουργίας WiFi

Τυπικό: 802.11 b/g/n 1T1R, μέγιστο 150 Mbps

Λειτουργικά κανάλια: 2412~2484MHz, υποστηρίζει STA/AP/Mixed, WiFi Mesh, OTA remote upgrade

Βελτιστοποίηση ραδιοφώνου: Αναβάθμιση κυκλώματος αντιστοίχισης κεραίας 32E σε σύγκριση με 32D, πιο σταθερές ταυτόχρονες συνδέσεις για πολλές συσκευές

Bluetooth 4.2 (BR/EDR + BLE)

Υποστηρίζει πλέγμα BLE, σύζευξη εκπομπής Bluetooth, κωδικοποίηση ήχου SBC, αντιπαρεμβολές μετάβασης συχνότητας AFH

Μπορεί να λειτουργήσει ταυτόχρονα με WiFi και Bluetooth, χωρίς σύγκρουση στον προγραμματισμό συνύπαρξης ραδιοφώνου υλικού

3. Περιφερικοί πόροι (έως 26 GPIO)

Όλοι οι πίνακες GPIO μπορούν να επαναχρησιμοποιηθούν ελεύθερα, ενσωματωμένα περιφερειακά υλικού:

Επικοινωνία: 3 UART, I2C, SPI, I2S ήχος, TWAI (CAN2.0), SDIO

Αναλογικό: 8 12-bit SAR ADC, 2 8-bit DAC, χωρητικός αισθητήρας αφής

Έλεγχος: 16 LED PWM, PWM ειδικά για κινητήρα, πομποδέκτης υπέρυθρων, μετρητής παλμών, φύλακας υλικού

Υποστηρίζει επέκταση περιφερειακής κάρτας SD για αποθήκευση μεγάλης χωρητικότητας

4. Ηλεκτρικό, μέγεθος και περιβάλλον

Τροφοδοσία: 3,0~3,6V (τυπικό 3,3V)

Μέγεθος: 18×17,5×3,2 χιλιοστά, τυπική επιφανειακή βάση SMD 38 ακίδων, μεταλλικό κάλυμμα θωράκισης

Θερμοκρασία λειτουργίας: τυπική έκδοση - 40℃~+85℃; έκδοση υψηλής θερμοκρασίας έως - 40℃~+105℃

Επίπεδο αντίστασης υγρασίας: MSL3, υποστηρίζει μαζική παραγωγή συγκόλλησης με επαναροή

Πιστοποιήσεις: BQB Bluetooth, FCC/CE ραδιοσυχνότητα, RoHS

III. Σημεία αναβάθμισης 32E σε σύγκριση με τον προηγούμενο πυρήνα 32D

Αναβάθμιση chip V3 πυρίτιο: διορθώνει ανωμαλία εκκίνησης κρυστάλλου, συντριβή προσωρινής μνήμης PSRAM, σφάλμα αποσύνδεσης Bluetooth

Βελτίωση ασφαλείας: υποστηρίζει Secure Boot V2, κρυπτογράφηση υλικού Flash, κατάλληλη για εμπορικές συσκευές δικτύωσης

Βελτιστοποίηση ραδιοφώνου: ισχυρότερη αντι-ηλεκτρομαγνητική παρεμβολή, σημαντική βελτίωση στη σταθερότητα WiFi συσκευών με μεταλλικά περιβλήματα

Πλήρως συμβατό λογισμικό: οι ορισμοί των ακροδεκτών παραμένουν αμετάβλητοι, μπορούν να αντικατασταθούν απευθείας pin-to-pin με 32D, δεν χρειάζεται να τροποποιήσετε το PCB

Σταθερότητα ανεφοδιασμού: Το Espressif προωθεί κυρίως το μοντέλο μαζικής παραγωγής, το 32D διακόπτεται σταδιακά, τα νέα έργα προτιμούν το 32E

IV. Απλή διάκριση από τον πίνακα ESP32-S3 / ESP32-C3

Βασικές διαφορές στη θέση του πυρήνα του μοντέλου

ESP32-WROOM-32E Γενική μονάδα IoT Dual-core LX6, χωρίς επιτάχυνση υλικού AI, πλήρη περιφερειακά, υψηλή αναλογία κόστους-απόδοσης

ESP32-C3-WROOM-02 Χαμηλού κόστους Minimal IoT RISC-V μονοπύρηνος, μικρότερου μεγέθους, κατάλληλος μόνο για απλή δικτύωση αισθητήρων

ESP32-S3-WROOM-1 AI Voice / Vision Specialized Dual-core LX7 με διανυσματικές οδηγίες AI, υποστηρίζει κάμερα DVP, μεγάλο PSRAM

V. Σενάρια κύριας εφαρμογής

1. Έξυπνο σπίτι (το πιο συνηθισμένο σενάριο)

Έξυπνες πρίζες, διακόπτες τοίχου, έλεγχος φωτισμού RGB, κινητήρες κουρτινών, πύλη ανίχνευσης θερμοκρασίας/υγρασίας Σύζευξη Bluetooth + τηλεχειριστήριο WiFi, πλήρης σύνδεση Mesh.

Ασύρματη πύλη 2.485/CAN σε WiFi, απομακρυσμένη παρακολούθηση βιομηχανικού εξοπλισμού

3. Συσκευές ήχου, φωνής

Ηχείο διπλής λειτουργίας Bluetooth WiFi, τερματικό φωνητικής ανακοίνωσης, απλή αναγνώριση φωνής, MP3 player. Η έκδοση PSRAM μπορεί να αποθηκεύσει προσωρινά τις ροές ήχου.

4. Βιομηχανικός Αυτοματισμός

Βιομηχανική συσκευή εγγραφής δεδομένων, συλλογή κατάστασης εξοπλισμού, ηλεκτρονική παρακολούθηση θερμοκρασίας/υγρασίας/πίεσης, ασύρματη επέκταση PLC, κόμβος συλλογής IoT του θερμοκηπίου γεωργικής χρήσης. ευρύ φάσμα θερμοκρασιών -40~85℃ κατάλληλο για εργαστήρια / εξωτερικούς χώρους.

5. Consumer Electronics and Maker Devices

Αυτοκίνητο με τηλεχειρισμό WiFi, ηλεκτρονική ζυγαριά, ανιχνευτής υγείας, κοινόχρηστες συσκευές (μπαταρία φόρτισης / ντουλάπι αποθήκευσης), πίνακας εκμάθησης ανάπτυξης Arduino/ESP-IDF.

6. Ασφάλεια και Παρακολούθηση χαμηλής κατανάλωσης ενέργειας

Περιβαλλοντική παρακολούθηση εξωτερικού χώρου με μπαταρίες, συσκευή καταγραφής θερμοκρασίας/υγρασίας αποθήκης, ελεγκτής ελέγχου πρόσβασης, συσκευή συναγερμού ανίχνευσης ανθρώπου. λειτουργία βαθύ ύπνου για μήνες ζωής της μπαταρίας.
