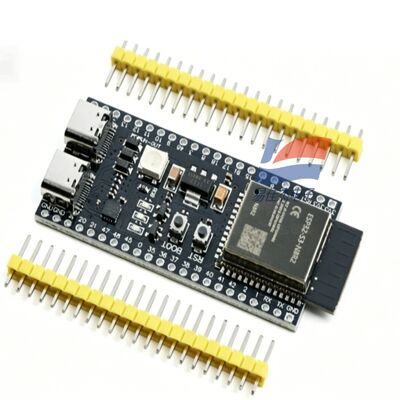

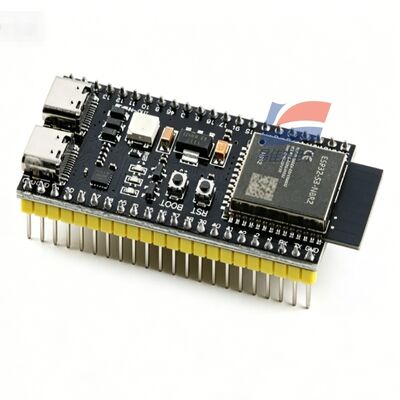

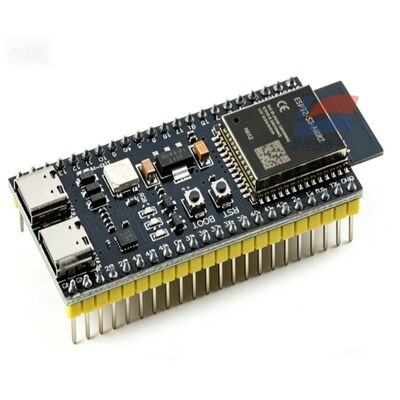

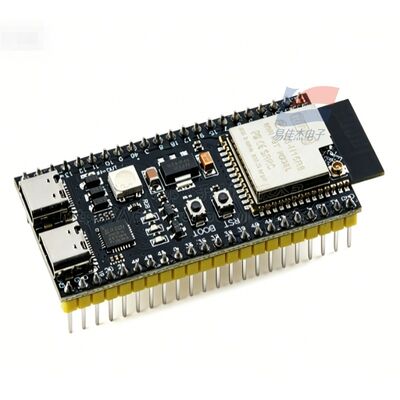

YJJ ESP32-S3-DevKitC-1-N16R8 Πίνακας Ανάπτυξης WiFi + Bluetooth Διπύρηνο MCU/AI Έξυπνη συσκευή αποκλειστική

Περιγραφή του προϊόντος:

YJJ ESP32-S3-DevKitC-N16R8 Development Board - Διπλό πυρήνα 32-bit MCU AI έξυπνη συσκευή ασύρματες δυνατότητες WIFI Bluetooth

Χαρακτηριστικά:

Ι. Βασικές πληροφορίες

Ερμηνεία μοντέλου

ESP32-S3: Μια νέα γενιά διπλής πυρήνας κύριο τσιπ ελέγχου με διανυσματική επιτάχυνση AI

DevKitC-1: Τυποποιημένη πλακέτα ανάπτυξης γενικής χρήσης, με όλες τις καρφίτσες εκτεθειμένες, παροχή ενέργειας USB-C για λήψη

N16: 16MB Quad SPI Flash (διαστημική αποθήκευση προγραμμάτων / ιστοσελίδων / μοντέλων τεχνητής νοημοσύνης)

R8: 8MB Octal PSRAM (υπερμεγάλη μνήμη αποθήκευσης, απαραίτητη για κάμερες / φωνή / συμπεράσματα τεχνητής νοημοσύνης)

Ενότητα: ESP32-S3-WROOM-1-N16R8, με ενσωματωμένη κεραία PCB

ΙΙ. Βασικές παραμέτρους υλικού

1Η κύρια επεξεργασία ελέγχου (οφέλη του πυρήνα της τεχνητής νοημοσύνης)

CPU: Διπλό πυρήνα 32bit Xtensa LX7, μέγιστη ταχύτητα ρολογιού 240MHz

Αποκλειστικό υλικό: Ενσωματωμένο σύνολο εντολών διανυσματικών τεχνητής νοημοσύνης (ESP-NN), που επιταχύνει ειδικά νευρωνικά δίκτυα, φωνητικά και εικόνα αλγόριθμα

Ενσωματωμένη μνήμη: 512KB SRAM + 384KB ROM + 8KB RTC μνήμη χαμηλής ταχύτητας

Εξωτερική αποθήκευση: 16MB Flash + 8MB υψηλής ταχύτητας οκταδική PSRAM (υψηλότερη μνήμη της ίδιας σειράς)

Χαμηλή κατανάλωση ενέργειας: βαθύς ύπνος μόνο 5μA, υποστηρίζει μακροχρόνια αναμονή συσκευής μπαταρίας

2Ασύρματη επικοινωνία (WiFi + BLE διπλή λειτουργία)

2.4G WiFi

Πρότυπο: 802.11 b/g/n 1T1R, εύρος ζώνης 20/40MHz, μέγιστο 150Mbps

Λειτουργία: STA/AP/Mixed, MQTT, HTTP, εξ αποστάσεως αναβάθμιση OTA, υπηρεσία Web

Bluetooth 5.0 BLE

Ταχύτητα: 125K/500K/1M/2Mbps, υποστηρίζει BLE Mesh, Bluetooth broadcast pairing, Bluetooth audio

Ραδιοσύνδεση: Προγραμματισμός υλικού WiFi / Bluetooth, λειτουργεί χωρίς παρεμβολές

3. Περιφερειακοί πόροι (Εκτίθενται όλες οι καρφίτσες, συμβατές με περιφερειακές συσκευές AI)

GPIO: 36 I/O γενικής χρήσης, 33 διαθέσιμες, όλες οι αναδιοργανώσεις υποστήριξης

Επαφές επικοινωνίας: 3 UART, 2 I2C, SPI, I2S ήχος, TWAI (CAN2.0), USB OTG

Αναλογική περιφερειακή συσκευή: 20 12-bit SAR ADC, ενσωματωμένος αισθητήρας θερμοκρασίας

Πολυμέσα: Εργαλεία PWM, χειριστή οθόνης LCD, διεπαφή DVP κάμερας, υπέρυθρος δέκτης

Εγκατεστημένο πρότυπο: USB-C (πηγή ρεύματος + λήψη + σειριακή θύρα), προγραμματιζόμενα φώτα WS2812 RGB, κουμπί επαναφοράς / εκκίνησης

4Ηλεκτρική και Περιβαλλοντική

Ηλεκτρική τροφοδοσία: είσοδος USB 5V, πυρήνας τσιπ 3.3V

Θερμοκρασία λειτουργίας: -40°C ~ +85°C, πληροί τα πρότυπα βιομηχανικού εξοπλισμού

Υποστήριξη ανάπτυξης: ESP-IDF, Arduino, MicroPython πλήρως ανοιχτού κώδικα, απόλυτα συμβατό με το firmware έξυπνης συσκευής AI

ΙΙΙ. Υπερμεγέθης μνήμης Κεντρική τιμή του N16R8 (διαφορετική από τις συνήθεις χαμηλού επιπέδου εκδόσεις N4/N8)

16MB Flash: Μπορεί να αποθηκεύσει εκτός σύνδεσης φωνητικά μοντέλα, web στατικά πόρους, πολλαπλά firmware, μεγάλο σύστημα αρχείων, υποστηρίζει πλήρη αναβάθμιση OTA

8MB PSRAM: Υπερμεγάλη αποθήκευση εικόνας / ήχου, ομαλή εκτέλεση εικόνων κάμερας, πολλαπλές φωνές μικροφώνου, TensorFlow Lite AI inference

Το συνηθισμένο Flash 4MB χωρίς έκδοση PSRAM δεν μπορεί να εκτελέσει offline φωνή, αναγνώριση προσώπου, υψηλής ευκρίνειας φωτογραφικές μηχανές, η έξυπνη συσκευή AI πρέπει να είναι ρυθμισμένη με N16R8

IV. Κεντρική ικανότητα τεχνητής νοημοσύνης (Κεντρική λειτουργία έξυπνης συσκευής)

1. Ανεξάρτητη φωνητική αλληλεπίδραση (ESP-SR Voice Framework) Τοπική αναγνώριση λέξεων ξύπνησης εκτός σύνδεσης (δεν απαιτείται σύνδεση στο διαδίκτυο)

Ακύρωση ηχώ AEC, μείωση θορύβου, αναγνώριση φωνητικών εντολών λέξεων-κλειδιών

Κινέζικη / Αγγλική εκτός σύνδεσης φωνητική ανακοίνωση, με ηχητική έξοδο ομιλητή I2S

2Τοπική μηχανική όραση (TFLite Micro)

Συνδέστε τις κάμερες OV2640/OV5640 και τρέξτε ελαφριά μοντέλα τοπικά:

Ανίχνευση ανθρώπινου σώματος, αναγνώριση προσώπου, ταξινόμηση αντικειμένων, αναγνώριση δράσης

8MB PSRAM cache για εικόνες υψηλής ευκρίνειας, χαμηλής καθυστέρησης τοπική συμπερίληψη, χωρίς ανάγκη φόρτωσης στο cloud

3Συγχρονισμός πολλαπλών εργασιών

Διπλός πυρήνας διαίρεσης εργασίας: ένας πυρήνας για ασύρματη δικτύωση, ένας πυρήνας για τοπικούς υπολογισμούς τεχνητής νοημοσύνης, επιτυγχάνοντας ταυτόχρονα αλληλεπίδραση φωνής + αναγνώριση κάμερας + έλεγχο συσκευών IoT

5. Κύρια εφαρμογές (συμπεριλαμβανομένων των έξυπνων συσκευών τεχνητής νοημοσύνης)

1. Τεχνητή νοημοσύνη έξυπνη συσκευή / εκτός σύνδεσης φωνητικός βοηθός (κυρίως εστίαση)

Εκτός σύνδεσης φωνητική αφύπνιση, φωνητικός έλεγχος φωτεινών / πρίζων / οικιακών συσκευών, φωνητική αναφορά ερωτήσεων και απαντήσεων για δεδομένα θερμοκρασίας / υγρασίας / αερίου

Ρομπότ φωνής τεχνητής νοημοσύνης σε επιφάνεια εργασίας, μηχάνημα φωνής για την πρώιμη εκπαίδευση των παιδιών, κεντρικό έλεγχο έξυπνου σπιτιού εκτός σύνδεσης

2Ο εξοπλισμός κάμερας οπτικής νοημοσύνης

Έξυπνος έλεγχος πρόσβασης αναγνώριση προσώπου, συναγερμός ανίχνευσης ανθρώπινου σώματος, αναγνώριση αποθεματικών αγαθών, παρακολούθηση κατοικίδιων ζώων

Βιομηχανική συσκευή οπτική επιθεώρηση, ανίχνευση αερίου ασύρματη φόρτωση εικόνας (搭配 SO-E2-960, MSA 1012121X αισθητήρες αερίου)

3. Τερματικό IoT για έξυπνο σπίτι

Έξυπνοι διακόπτες, πίνακες σκούρωσης, πύλη συλλογής θερμοκρασίας / υγρασίας / αερίου, σύνδεση Bluetooth Mesh σε όλο το σπίτι

Κεντρικό χειριστήριο με οθόνη αφής, καθολικό τηλεχειριστήριο υπέρυθρου (φωνικό χειρισμό για κλιματιστικά / τηλεοράσεις)

4Συλλογή βιομηχανικών δεδομένων (κατά πλάτος εύρος θερμοκρασίας - 40~85°C)

Τερματικό ασύρματης συλλογής αισθητήρα αερίου, πύλη 485/CAN προς WiFi, τηλεπαρακολούθηση συσκευής

Σύνθεση δεδομένων με πολλούς αισθητήρες, τοπικός συναγερμός ανωμαλιών AI (φωνητική υπενθύμιση για υπερβολικό αέριο)

5. Δημιουργοί / Εκπαιδευτική ανάπτυξη

Πανεπιστημιακός διαγωνισμός IoT, πείραμα φωνητικής και οπτικής διδασκαλίας AI, πλατφόρμα ανάπτυξης Python/MicroPython

Αυτοκίνητο φωνής, ρομπότ αναγνώρισης εικόνας, συσκευή παρακολούθησης μπαταρίας χαμηλής ισχύος

6Ο εξοπλισμός ήχου πολυμέσων

Bluetooth Wi-Fi ομιλητής διπλής λειτουργίας, ομιλητής εκτός σύνδεσης, τερματικό καταγραφής μείωσης θορύβου
