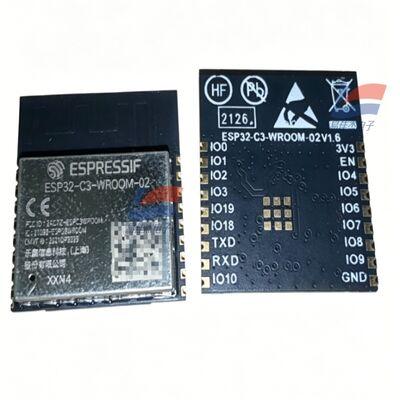

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 Ασύρματη μονάδα

Περιγραφή προϊόντος:

YJJ ESP32-C3-WROOM-02-N4 2,4 GHz WiFi + Bluetooth BLE5.0 Ασύρματη μονάδα

Χαρακτηριστικά:

I. Βασικές πληροφορίες

Μάρκα Κατασκευαστής: Espressif (Σαγκάη, Κίνα)

Μοντέλο Ερμηνεία

ESP32-C3: Ενσωματωμένο RISC-V κύριο τσιπ ελέγχου μονού πυρήνα

WROOM-02: Τυπική σειρά ασύρματων μονάδων SMD

N4: 4MB Quad SPI Flash, βιομηχανικό εύρος θερμοκρασίας -40℃~+85℃

Κεραία: Ενσωματωμένη κεραία PCB (χωρίς υποδοχή U.FL, διαφοροποιημένη με το επίθημα 02U για μοντέλο εξωτερικής κεραίας)

Συσκευασία: Μονάδα επιφανειακής τοποθέτησης SMD 19 ακίδων, μέγεθος 18×20×3,2 χιλιοστά

II. Βασικές Παράμετροι Υλικού

1. Επεξεργαστής και αποθήκευση

CPU: 32-bit RISC-V μονοπύρηνος, μέγιστο 160 MHz

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB RTC SRAM

Flash: 4MB (το N4 αντιπροσωπεύει 4M, το N8 είναι 8M)

Ενσωματωμένος κρυσταλλικός ταλαντωτής υψηλής ακρίβειας 40 MHz Espressif Systems

2. Ασύρματη επικοινωνία (Wi-Fi + BLE Dual)

Wi-Fi 2.4G

Πρότυπο: 802,11 b/g/n, 1T1R

Εύρος ζώνης: 20MHz/40MHz, μέγιστη ταχύτητα 150Mbps

Κανάλι: 2412~2484MHz (1~13 κανάλια)

Λειτουργία: Station / SoftAP / Hybrid Dual Mode, υποστηρίζει 4 εικονικά Wi-Fi

Ισχύς μετάδοσης: 20,5dBm; Ευαισθησία λήψης - 105dBm

Λειτουργίες: εύρος FTM, WMM, συνάθροιση πλαισίων, ποικιλομορφία κεραίας

Bluetooth 5.0 BLE

Ρυθμός: 125K/500K/1M/2Mbps

Υποστήριξη: BLE Mesh, επέκταση εκπομπής, σετ πολλαπλών εκπομπών

Κοινόχρηστες κεραίες Wi-Fi/Bluetooth, ενσωματωμένος προγραμματισμός συνύπαρξης, καμία αμοιβαία παρεμβολή Συστήματα Espressif

3. Περιφερικοί πόροι (15 GPIO)

Όλα τα GPIO μπορούν να επαναπρογραμματιστούν, ενσωματωμένα περιφερειακά υλικού:

Επικοινωνία: UART×2, I2C, SPI, ήχος I2S, TWAI (CAN2.0), USB (σειριακή θύρα / εντοπισμός σφαλμάτων JTAG διπλής χρήσης)

Αναλογικό: 8 κανάλια SAR ADC (12bit), ενσωματωμένος αισθητήρας θερμοκρασίας τσιπ

Έλεγχος: LED PWM πολλαπλών εξόδων, τηλεχειριστήριο υπερύθρων, γενικό DMA, παρακολούθηση υλικού, χρονοδιακόπτης

3 GPIO για τη σύνδεση ακίδων διαμόρφωσης εκκίνησης, επιλογή λειτουργίας ενεργοποίησης Espressif Systems

4. Κατανάλωση ηλεκτρικού και ρεύματος

Τάση τροφοδοσίας: 3,0V ~ 3,6V (τυπική 3,3V)

Ρεύμα αιχμής μετάδοσης: 280~345mA

Ρεύμα λήψης Wi-Fi: 82 mA

Χαμηλή στάθμη ύπνου: RTC βαθύς ύπνος μόνο αρκετά μA επίπεδα, κατάλληλο για συσκευές μπαταρίας

Θερμοκρασία λειτουργίας: -40℃ ~ +85℃ (η σειρά N είναι κανονική βιομηχανική ποιότητα, το H4 είναι - 40~105℃ μοντέλο υψηλής θερμοκρασίας)

Επίπεδο αντίστασης στη σκόνη: MSL3, συμβατή συγκόλληση επαναροής επιφανειακής τοποθέτησης

5. Δομική Συσκευασία

Επιφανειακή βάση 19 ακίδων, μεταλλικό προστατευτικό κάλυμμα κατά των παρεμβολών

Η ενσωματωμένη κεραία PCB, δεν χρειάζεται πρόσθετη εξωτερική κεραία, απλοποιεί τη συνολική δομή

III. Πίνακας γρήγορης διαφοροποίησης μοντέλων παρόμοιας σειράς

Εύρος θερμοκρασίας κεραίας φλας μοντέλου

ESP32-C3-WROOM-02-N4 4MB πλακέτας PCB -40~85℃

ESP32-C3-WROOM-02-N8 8MB επιτραπέζια PCB -40~85℃

ESP32-C3-WROOM-02U-N4 4MB Εξωτερική κεραία U.FL -40~85℃

ESP32-C3-WROOM-02-H4 4MB PCB με πλακέτα -40~105℃ (Υψηλή θερμοκρασία)

Τέσσερα. Βασικά πλεονεκτήματα του προϊόντος

Ανοικτή αρχιτεκτονική RISC-V, χωρίς τέλη αδειοδότησης ARM, χαμηλότερο κόστος και υψηλότερη απόδοση κόστους παραγωγής

Ενιαία μονάδα Wi-Fi + BLE, υποστηρίζει σύζευξη Bluetooth, ασύρματη μετάδοση δεδομένων, δικτύωση Mesh

Πλούσια περιφερειακά: μπορούν να συνδέσουν απευθείας αισθητήρες, οθόνες, κινητήρες, δίαυλο CAN, ηχεία ήχου

Εξαιρετικά χαμηλή κατανάλωση ενέργειας ύπνου, κατάλληλο για φορητές συσκευές με μπαταρία λιθίου

Συμπαγές μέγεθος, θωρακισμένος σχεδιασμός, εύκολες πιστοποιήσεις για οικιακές συσκευές / βιομηχανικά ηλεκτρομαγνητικά

Επίσημα πλαίσια ανάπτυξης ESP-IDF και Arduino ανοιχτού κώδικα του LeCang, χαμηλό όριο ανάπτυξης

Πέντε. Κύρια σενάρια εφαρμογής

1. Έξυπνο σπίτι (Σενάριο μέγιστης χρήσης)

Έξυπνες πρίζες Wi-Fi, διακόπτες, ελεγκτές φωτισμού, μοτέρ κουρτινών

Τερματικά δικτύωσης υγρασίας θερμοκρασίας / ανθρώπινων υπέρυθρων / αισθητήρων αερίου

Έξυπνες μικρές συσκευές: υγραντήρες, συσκευές καθαρισμού, διανομείς νερού, ποδόλουτρα

2. Βιομηχανικός αυτοματισμός (Συμβατό - 40~85℃ ευρύ φάσμα θερμοκρασιών)

Βιομηχανικό τερματικό ασύρματης απόκτησης: συλλέγει δεδομένα τάσης, ρεύματος, υγρασίας θερμοκρασίας, αισθητήρα αερίου (σε συνδυασμό με τους αισθητήρες αερίου SO-E2-960, MSA που είχατε συμβουλευτεί προηγουμένως)

Ασύρματη πύλη CAN bus, απομακρυσμένη παρακολούθηση εξοπλισμού, μονάδα μετάδοσης 485 σε Wi-Fi

Ασύρματη μετάδοση δεδομένων για όργανα, ασύρματη αποστολή δεδομένων για όργανα επιθεώρησης

3. Καταναλωτικά Ηλεκτρονικά και Φορητές Συσκευές

Βραχιόλι διπλής λειτουργίας Bluetooth/Wi-Fi, ανιχνευτές υγείας, ζυγαριά

Ασύρματα προγράμματα αναπαραγωγής φωνής, ηχεία Bluetooth, συσκευές ήχου I2S

Συσκευές τηλεχειρισμού, πύλες προώθησης υπέρυθρων

4. Συλλογή Internet of Things, εξοπλισμός ασφαλείας

Συλλέκτες χαμηλής ισχύος με μπαταρίες (παρακολούθηση περιβάλλοντος πεδίου, υγρασία θερμοκρασίας αποθήκης)

Έλεγχος ασύρματης πρόσβασης, συναγερμός ανθρώπινης ανίχνευσης, υποπλακέτα κάμερας

Κοινόχρηστες συσκευές (power banks, πίνακας επικοινωνίας εντοπισμού θέσης κοινής χρήσης ποδηλάτων)

5. Εκπαίδευση, ανάπτυξη DIY

Πίνακας ανάπτυξης διδασκαλίας Διαδικτύου των πραγμάτων, έργα κατασκευαστών, πειραματική πλατφόρμα ασύρματου ελέγχου
