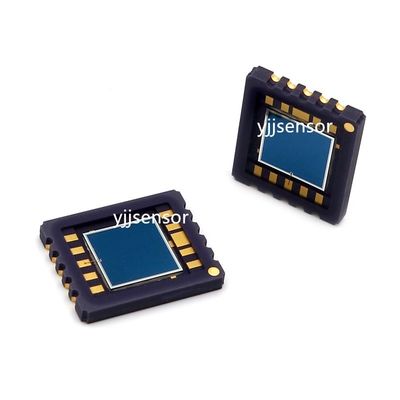

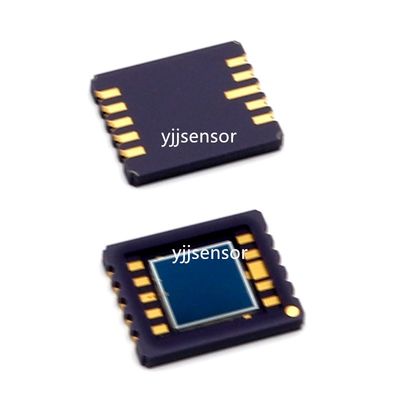

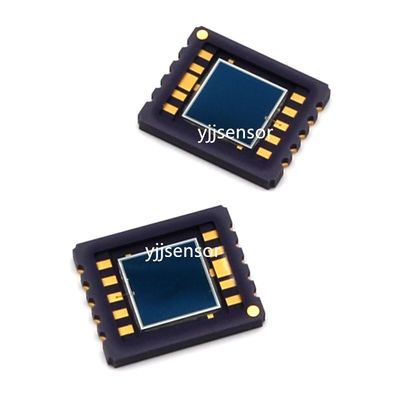

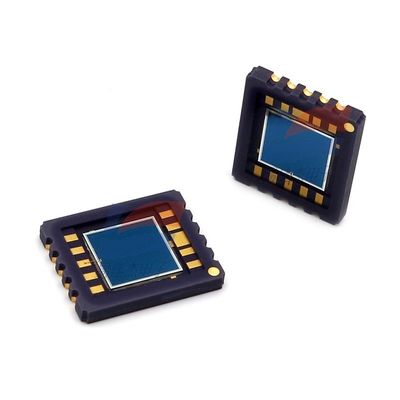

YJJ S5990-01 Δυοδιάστατος ανιχνευτής ευαισθησίας θέσης PSD Φωτοδιόδης Μέτρηση οπτικής θέσης

Περιγραφή του προϊόντος:

YJJ S5990-01 Δυοδιάστατος ανιχνευτής θέσης PSD Φωτοδιόδης για τη μέτρηση οπτικής θέσης

Χαρακτηριστικά:

Τύπος συσκευής: τετραμερή διμερή ανιχνευτής θέσης (PSD), ένας τύπος ειδικής φωτοδιόδας

Διαχωρισμός μοντέλου

S5990-01: Πρότυπο τοποθέτησης σε δίσκο και σε επιφάνεια χύδην;

S5990-11: μοντέλο παραγωγής για τοποθέτηση επιφάνειας ταινίας κυλίνδρου·

Η ίδια σειρά μεγάλου μεγέθους: S5991-01 (9×9mm φωτοευαίσθητη επιφάνεια)

Βασική αρχή

Όταν το φως πέσει σε οποιαδήποτε θέση της φωτεινής επιφάνειας 4×4mm,οι τέσσερις διαδρομές των ανόδων X1/X2/Y1/Y2 με έξοδο φωτορεύματος αντιστοιχούν γραμμικά στις συντεταγμένες του φωτεινού σημείουΤο κύκλωμα back-end υπολογίζει την αναλογία των τεσσάρων ρεύματος, και μπορεί να υπολογίσει τις ακριβείς διμερείς συντεταγμένες X και Y, χωρίς την ανάγκη για μια σειρά από pixels, συνεχής ανίχνευση θέσης,Και η ταχύτητα απόκρισης είναι εξαιρετικά γρήγορη..

ΙΙ. Οπτικές και ηλεκτρικές παραμέτρους πυρήνα (Ta = 25°C, τυποποιημένες συνθήκες δοκιμής)

1Οπτικές φασματικές παραμέτρους Πίνακας

Παραμέτροι Τυπικές προδιαγραφές

Ενεργός φωτοευαίσθητος χώρος 4 mm × 4 mm

Περιοχή φασματικής απόκρισης 320 ~ 1100nm (από υπεριώδες έως κοντινό υπέρυθρο)

Διάμετρο κύματος αιχμής λp 960nm (συμβατό με υπέρυθρο λέιζερ 905/960nm)

Ευαισθησία μέγιστης απόκρισης 0,6 A/W

2Δυναμικότητα ανίχνευσης θέσης Πίνακας

Δείκτες παραμέτρων

Λάθος ανίχνευσης θέσης ±70μm (τυπικό), μέγιστο ±150μm

Φωτοστροφές κορεσμού 500μA (VR=5V, φορτίο 1kΩ)

Αντίσταση μεταξύ των πόλων 7kΩ (0,1V)

Χρόνος απόκρισης άνοδος tr 1μs (υψηλής ταχύτητας εντοπισμός)

Η χωρητικότητα των τερματικών συνδέσμων 70~150pF

Δείκτης σκοτεινού ρεύματος (VR=5V) Τυπικό 0,5nA, μέγιστο 10nA (χαμηλός θόρυβος, κατάλληλος για αδύναμο φως)

3. Περιοριστικές παραμέτρους του στύλου

Μέγιστη τάση αντίστροφης κλίσης: 20V (συνηθισμένη συνιστώμενη τάση λειτουργίας 5V)

Θερμοκρασία λειτουργίας: -20°C ~ +60°C

Θερμοκρασία αποθήκευσης: -40°C ~ +80°C

Δυνατότητα ανάληψης:

Υλικό παραθύρου: ρητίνη σιλικόνης (καλύτερη διαπερατότητα υπεριώδους φωτός από το εποξικό)

4. Ορισμοί καρφί (10 καρφί επιφάνειας)

Χ1 Άνωδος

Χωρίς πόδι NC

Χ2 Άνωδος

Χωρίς πόδι NC

Καθοδική κοινή καθοδική

Χωρίς πόδι NC

Y1 Άνωδος

Χωρίς πόδι NC

Y2 Άνωδος

Χωρίς πόδι NC

Προδιαγραφές:
