YJJ DC1040CL-301000-E PID ελεγκτής διαδικασίας για ακριβή βιομηχανική ρύθμιση θερμοκρασίας

Περιγραφή του προϊόντος:

YJJ DC1040CL-301000-E PID ελεγκτής διαδικασίας για ακριβή βιομηχανική ρύθμιση θερμοκρασίας

Χαρακτηριστικά:

Ι. Πλήρης εξήγηση της διαίρεσης μοντέλου: DC1040CL-301000-E

DC1040: Μέγεθος σειράς 96 mm × 96 mm (1/4 DIN τετραγωνική οθόνη), διπλής σειράς ψηφιακών σωλήνων + 0~100% εμφάνιση φωτεινής στήλης εξόδου

CL: Τύπος εισόδου = Γραμμική γραμμική αναλογική εισροή, υποστηρίζει μόνο σήματα βιομηχανικών πομμών 4~20mA, 0~5V, 0~10V· δεν μπορεί να συνδεθεί άμεσα σε θερμοσύνθετα ζεύγη / θερμοανταστάτες PT100

3: Κύρια έξοδος ελέγχου OUT1 = 4~20mA αναλογική συνεχής ισχύς εξόδου PID (χωρίς επαφή αναλογική ρύθμιση)

0: Δεύτερη έξοδος ελέγχου OUT2 = Δεν υπάρχει πρόσθετη έξοδος ελέγχου

1: Διάδρομος συναγερμού = 1 SPDT μονόπολης διπλής εκπομπής αναμεταδοτικού συναγερμού (AL1)

00: Καμία έξοδος μετατροπέα, καμία εξωτερική λειτουργία εξ αποστάσεως ρύθμισης SP

0: Όχι RS485 Διασύνδεση επικοινωνίας Modbus-RTU, μόνο τοπική λειτουργία με μία μόνο μηχανή, δεν υποστηρίζει απομακρυσμένη δικτύωση PLC

Ε: Διασύνδεση με το μενού λειτουργίας στα αγγλικά

ΙΙ. Παραμέτρους ηλεκτρικής απόδοσης βασικού υλικού

1. CL Γραμμική αναλογική είσοδος (κεντρική λειτουργία)

Υποστηριζόμενα σήματα: 4~20mA DC, 0~5V DC, 0~10V DC σήματα τυποποιημένων βιομηχανικών μετατροπέων (συμβατό με μετατροπέα πίεσης M5256, μετρητή ροής δίνης VY400, μονάδα μετατροπέα οξυγόνου / αερίου 4-20mA)

Ακρίβεια μέτρησης: πλήρης κλίμακας ±0,5% FS, διορθώσιμη μετά το δεκαδικό 0.01/0.1/1

Περίοδος δειγματοληψίας: 500 ms / ώρα

Αντίσταση εισόδου ρεύματος: ≤ 100Ω· αντίσταση εισόδου τάσης ≥ 100kΩ

Ανίχνευση βλάβης: Η απώλεια σήματος εισόδου ενεργοποιεί αυτόματα τον συναγερμό βλάβης AL1

2. Κεντρικό έλεγχο PID 4 ~ 20mA ρεύμα εξόδου (κωδικός 3)

Προδιαγραφή εξόδου: 4~20mA συνεχής ρεύμα, μέγιστη αντίσταση φορτίου 500Ω, συνεχής γραμμική χωρίς ρύθμιση επαφής

Αλγόριθμος PID: Πρότυπο PID + αντισυμπληρωματική κορεσμό, υποστηρίζει αυτόματη αυτοπροσαρμογή AT, χειροκίνητη / αυτόματη χωρίς διαταραχές μετάβαση A / M

Ρυθμίσιμη περιοχή παραμέτρου PID:

Αναλογική ζώνη P: 0~200% (P=0 είναι ο διακόπτης ελέγχου δύο θέσεων ON/OFF)

Ολοκλήρωση I: 0~3600s· παράγωγο D: 0~900s

Η έξοδος δεν έχει μηχανική φθορά, κατάλληλη για συνθήκες συνεχούς ρύθμισης υψηλής συχνότητας

3Μονό-καναλικός αναμεταδότης συναγερμού AL1

Προδιαγραφή επαφής: SPDT μονόπολης διπλής εκτόξευσης, αντίστασης 3A/240VAC

Ενσωματωμένες 17 λειτουργίες συναγερμού: ανώτατα και κατώτερα όρια απόλυτης αξίας, όρια υπέρβασης της απόκλισης, διακοπή σήματος, προειδοποίηση σε κατάσταση αναμονής κ.λπ.

Ανεξάρτητη ρύθμιση κατώτατου ορίου, μπορεί να συνδεθεί με συναγερμούς ήχου και φωτός, διακοπή σόλενοειδών βαλβίδων, κυκλώματα κλείσεως εξοπλισμού

4Προδιαγραφές τροφοδοσίας και περιβάλλοντος

Ηλεκτρική τροφοδοσία: Γενική ευρεία εμβέλεια AC85~264V 50/60Hz, μέγιστη συνολική κατανάλωση ισχύος 8VA· προαιρετική τροφοδοσία συνεχούς ρεύματος DC15~50V

Θέρμανση περιβάλλοντος λειτουργίας: 0~50°C· αποθήκευση -20~+65°C

Ενυδάτωση: 20~85% RH, χωρίς συμπύκνωση

Κατηγορία προστασίας: εμπρόσθιο πάνελ IP65, πίσω τερματικά καλωδίων IP30

Ηλεκτρομαγνητική συμβατότητα: Βιομηχανική πιστοποίηση ΕΜΚ CE, ανθεκτική στις παρεμβολές από υπερτάσεις κινητήρα, μετατροπέα συχνοτήτων

Αποθήκευση παραμέτρων: Η απενεργοποίηση EEPROM αποθηκεύει μόνιμα τις παραμέτρους, χωρίς να απαιτείται εφεδρική μπαταρία

5Ανθρώπινο-μηχανική οθόνη και κλειδιά

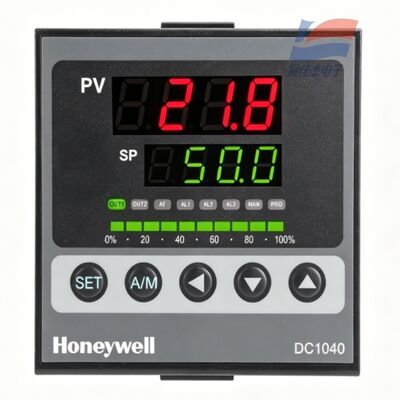

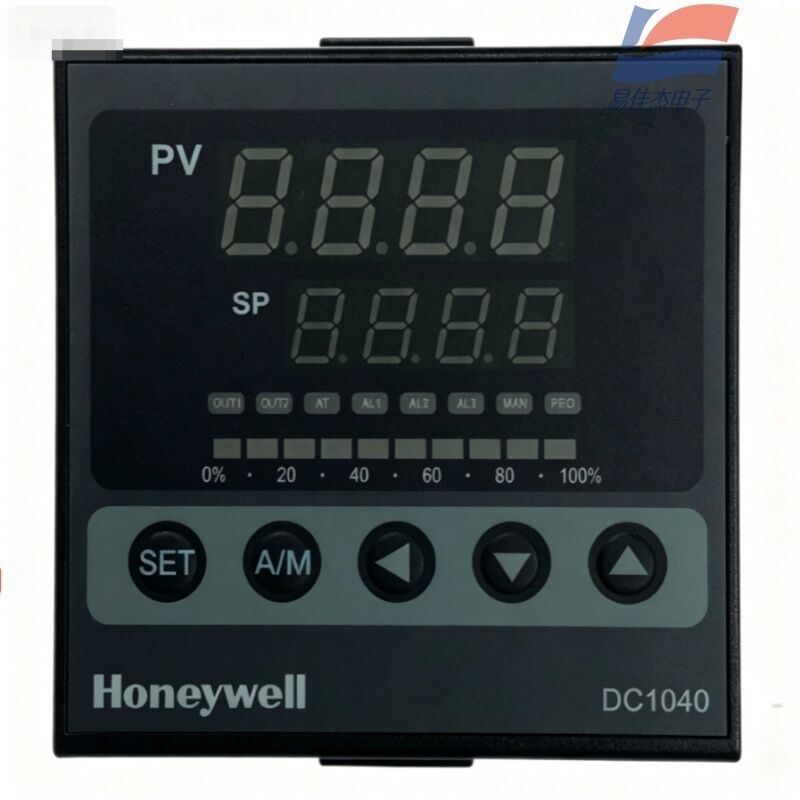

Δύο τετραψήφιοι ψηφιακοί σωλήνες: τιμή μέτρησης PV σε πραγματικό χρόνο στην επάνω σειρά, τιμή ρύθμισης διαδικασίας SP στην κατώτερη σειρά

10 τμήματα πράσινη στήλη φωτισμού LED: Ενστικτώδης εμφάνιση 0~100% αναλογία ισχύος εξόδου PID

Κλειδιά λειτουργίας: Ρυθμισμός SET, χειροκίνητη-αυτόματη εναλλαγή A/M, πάνω και κάτω πλήκτρα αύξησης/μείωσης των φωτεινών δεικτών κατάστασης: OUT - κύρια έξοδος ελέγχου, AT - αυτοπροσαρμογή, AL1 - συναγερμός, MAN - χειροκίνητη λειτουργία

6Μέγεθος μηχανικής εγκατάστασης

Εμφάνιση του πίνακα: 96 (W) × 96 (H) mm

Άνοιγμα του ντουλαπιού ελέγχου: 92 × 92 mm

Συνολικό βάθος: 95 mm

ΙΙΙ. Κεντρικά πλεονεκτήματα προϊόντων

Ειδικευμένος ελεγκτής για γραμμικά σήματα: Δεν περιορίζεται στον έλεγχο της θερμοκρασίας, μπορεί να εκτελέσει ρύθμιση PID κλειστού βρόχου για πίεση, ροή, επίπεδο και συγκέντρωση αερίου,συμβατό με όλους τους πομπούς τύπου εξόδου 4-20mA;

4-20mA ασύνδετο ρεύμα εξόδου, με διάρκεια ζωής πολύ μεγαλύτερη από την έξοδο επαφής ρελέ, συμβατό με ηλεκτρικές αναλογικές βαλβίδες, SCR ρύθμιση ισχύος στερεής κατάστασης,και ανεμιστήρες μεταβλητής συχνότητας;

5. Αυτοματοποίηση των ανεξάρτητων μικρών εξοπλισμών

Μια πλήρης διαδικασία κλειστού κυκλώματος μπορεί να επιτευχθεί χωρίς τη χρήση PLC: Ο πομπός συλλέγει σήματα → Υπολογισμός PID οργάνου → 4-20mA οδηγεί τον ενεργοποιητή,και το ρελέ συναγερμού χρησιμεύει ως κλειδαριά ασφαλείας.

Προδιαγραφές:
