Δοκιμαστικό μέτρημα θερμοκρασίας PID για εξοπλισμό καύσης

Περιγραφή του προϊόντος:

Δοκιμαστικό μέτρημα θερμοκρασίας PID για εξοπλισμό καύσης

Χαρακτηριστικά:

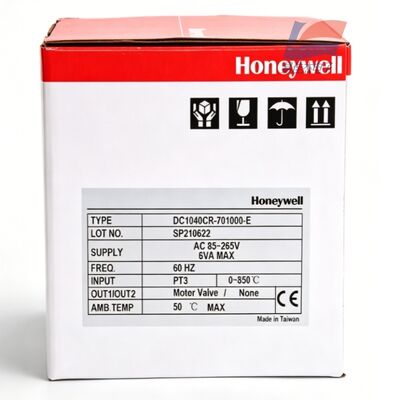

Ι. Ερμηνεία πλήρων τμημάτων μοντέλου DC1040CR-701000-E

DC1040: Μέγεθος οθόνης 96 mm × 96 mm (1/4 τετράγωνο DIN), διπλής σειράς ψηφιακών σωλήνων + οθόνη δέσμης εξόδου

CR: Τύπος εισόδου = R RTD θερμική αντίσταση αφιερωμένη, υποστηρίζει PT100/JPT100/JPT50, δεν μπορεί να συνδέσει άμεσα θερμοσύντομα / γραμμικό σήμα 4-20mA

7: Κύρια έξοδος ελέγχου OUT1 = Τριψήφια έξοδος προώθησης/αναδρομής κινητήρα (έλεγχος ηλεκτρικής αναλογικής βαλβίδας ρύθμισης, διπλή έξοδος ανοικτής/κλειστής επαφής)

0: Δεύτερη έξοδος ελέγχου OUT2 = Καμία

1: Διάδρομος συναγερμού = 1 έξοδος συναγερμού αναμεταδόχου SPDT (AL1)

00: Καμία έξοδος μετατροπέα, καμία εξωτερική τηλεχειριστήρια ρύθμιση SP

0: Όχι λειτουργία επικοινωνίας RS485 Modbus, μόνο τοπική λειτουργία μίας μηχανής

Ε: Διασύνδεση χειρισμού μενού στα αγγλικά

ΙΙ. Ηλεκτρικές παραμέτρους βασικού υλικού

1. PT100 θερμική αντίσταση εισόδου (πρότυπο CR)

Υποστηρίζει RTD: PT100, JPt100, JPt50 θερμική αντίσταση τριών καλωδίων

Πεδίο μέτρησης θερμοκρασίας: -199,9°C ~ +800,0°C, ανάλυση 0,1°C Ακρίβεια μέτρησης: ±0,5% πλήρους κλίμακας

Ανίχνευση διακοπής γραμμής: αυτόματος συναγερμός βλάβης που ενεργοποιείται από ανοιχτό κύκλωμα θερμικής αντίστασης

Περίοδος δειγματοληψίας: 250 ms / ώρα

2. Τριδιάστατη έξοδος ελέγχου βαλβίδας κινητήρα (έξοδος 7, βασικό χαρακτηριστικό)

Φόρμα εξόδου: Δύο σύνολα ανεξάρτητων επαφών ρελέ (ανοικτή βαλβίδα / κλειστή βαλβίδα), που οδηγούν την ηλεκτρική αναλογική βαλβίδα κινητήρα

Δυνατότητα επαφής: αντίστοιχο φορτίο 3A / 240VAC

Λογική ελέγχου: αυτόματη έξοδος PID με παλμούς ενεργοποίησης/αποσύνδεσης, αυτόματος υπολογισμός βαθμού ανοίγματος βαλβίδας, σταθερή ρύθμιση κλειστού κυκλώματος θερμοκρασίας

Υποστήριξη προσαρμογής του χρόνου ταξιδιού της βαλβίδας (0 ~ 1000 δευτερόλεπτα), συμβατή με ατμό / θερμό νερό ηλεκτρικές διμερείς / τριμερείς βαλβίδες

Υποστήριξη αυτόματης αυτοπροσαρμογής AT, χειροκίνητης / αυτόματης αδιάσπαστης εναλλαγής A/M

Ρυθμίσιμες παραμέτρους PID:

Αναλογική ζώνη P: 0~200%; Ολοκλήρωση I: 0~3600s; Παραγώγιο D: 0~900s

3Μονό-κανάλι αναμετάδοσης συναγερμού AL1

Επικοινωνία: Μονό-πολικός διπλός SPDT, 3A / 240VAC

Ενσωματωμένες 17 λειτουργίες συναγερμού: ανώτερο όριο, κατώτερο όριο, συναγερμός απόκλισης, ανοιχτό κύκλωμα αισθητήρα, προειδοποίηση σε αναμονή

Μπορεί να ορίσει ανεξάρτητα το κατώφλι συναγερμού, χρησιμοποιείται για διακοπή λειτουργίας λόγω υπερβολικής θερμοκρασίας, σύνδεση προειδοποίησης ήχου και φωτός

4Ηλεκτρική ενέργεια και περιβάλλον

Ηλεκτρική τροφοδοσία: ευρεία καθολική AC85~264V 50/60Hz, μέγιστη 8VA· προαιρετική παροχή συνεχούς ρεύματος DC15~55VDC

Περιβάλλον εργασίας: 0~50°C, υγρασία 20~90% RH χωρίς συμπύκνωση

Προστασία: εμπρόσθιο πάνελ IP65, τερματικά πίσω πάνελ IP30· βιομηχανική προστασία από EMC, παρεμβολές κινητήρα

Αποθήκευση παραμέτρων: μόνιμη αποθήκευση EEPROM μετά από απώλεια ισχύος, χωρίς ανάγκη για εφεδρική μπαταρία

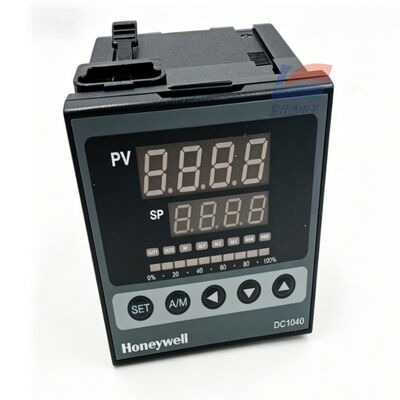

5Δείκτης και κλειδιά

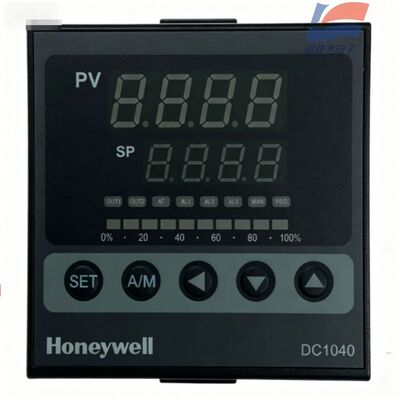

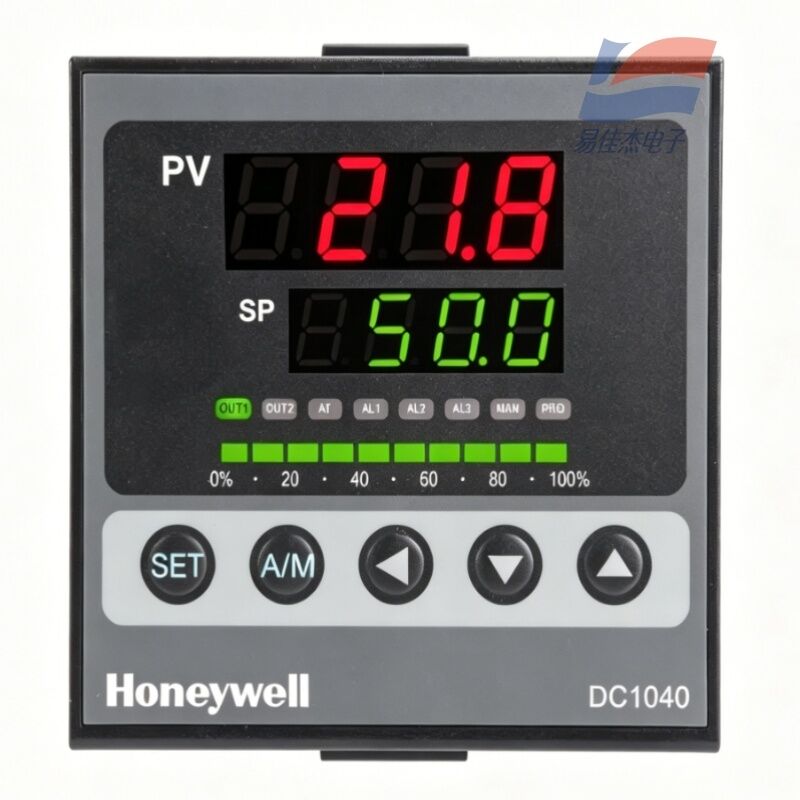

Δύο τετραψήφιοι ψηφιακοί σωλήνες: Πάνω σειρά PV πραγματική θερμοκρασία, κάτω σειρά SP ρυθμισμένη θερμοκρασία

10 τμήματα LED στήλης: Εμφάνιση 0~100% αναλογία εξόδου ανοίγματος βαλβίδας

Κλειδιά πίνακα: Ρυθμίσεις SET, χειροκίνητη-αυτόματη εναλλαγή A/M, κλειδιά ρύθμισης πάνω και κάτω

Φώτα ενδείξεων κατάστασης: Ο έλεγχος της βαλβίδας OUT, η αυτοπροσαρμογή AT, ο συναγερμός AL1, η χειροκίνητη λειτουργία MAN

6Μηχανικές διαστάσεις

Πίνακα: 96×96mm; Ανοιγή του ντουλαπιού: 92×92mm; Συνολικό βάθος 95mm
