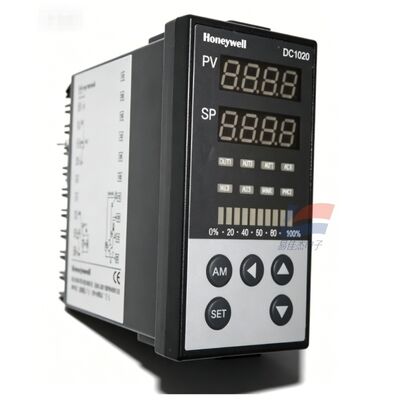

Δοκιμαστικό μέτρημα θερμοκρασίας για θερμική επεξεργασία/εξοπλισμό ψησίματος

Περιγραφή του προϊόντος:

Δοκιμαστικό μέτρημα θερμοκρασίας για θερμική επεξεργασία/εξοπλισμό ψησίματος

Χαρακτηριστικά:

Ι. Ερμηνεία πλήρων τμημάτων μοντέλου DC1020CT-30200B-E

DC1020: Μέγεθος σειράς 48 mm × 96 mm (8/8 DIN κατακόρυφο πάνελ)

CT: Τύπος εισόδου = T = Ειδική είσοδος για θερμοσύμπραξη (K/J/R/S/B/E/N/T/W κλπ. 12 τύποι θερμοσύμπραξης), δεν μπορεί να είναι απευθείας θερμομετρητής PT100

3: Κύρια έξοδος ελέγχου OUT1 = 4~20mA αναλογική ισχύς συνεχής έξοδος PID

0: Δεύτερη έξοδος ελέγχου OUT2 = Καμία

2: Διάδρομος συναγερμού = 2 ανεξάρτητα ρελέ για συναγερμό (AL1 + AL2)

00: Καμία έξοδος μετατροπέα, καμία εξωτερική τηλεχειριστήρια ρύθμιση SP

Β: Ενσωματωμένη επικοινωνία RS485 Modbus-RTU (μπορεί να συνδεθεί σε δίκτυο με PLC / οθόνη αφής)

Ε: Διασύνδεση με το μενού λειτουργίας στα αγγλικά

ΙΙ. Ηλεκτρικές παραμέτρους βασικού υλικού

1. Εισαγωγή θερμοσύνδεσης (κωδικός ΤΠ)

Συμβατά θερμοσύνολα: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, συνολικά 12 τύποι

Ακρίβεια μέτρησης: πλήρης κλίμακας ±0,5% FS, ανάλυση οθόνης 0,1°C

Περίοδος δειγματοληψίας: 250 ms / ώρα

Ανίχνευση βλάβης: Το ανοιχτό κύκλωμα θερμοσύνδεσης ενεργοποιεί αυτόματα το συναγερμό βλάβης

2. Κύρια έξοδος ελέγχου PID (4~20mA)

Προδιαγραφές εξόδου: 4~20mA DC, μέγιστο φορτίο 500Ω, χωρίς επαφή συνεχής αναλογική ρύθμιση

Περιοχή παραμέτρων PID:

Αναλογική ζώνη P: 0~200% (P=0 είναι ο διακόπτης ελέγχου ON/OFF)

Ολοκλήρωση I: 0~3600s, διαφορικό D: 0~900s

Υποστήριξη αυτόματης αυτοπροσαρμογής AT, χειροκίνητη / αυτόματη χωρίς διαταραχές εναλλαγή A / M

Η διάρκεια εξόδου: 0s (η ισχύς εξόδου δεν έχει μηχανική καθυστέρηση, κατάλληλη για ηλεκτρική αναλογική βαλβίδα, τροφοδοσία SCR)

3Δύο αναμεταδιδόμενοι συναγερμού (AL1, AL2)

Προδιαγραφές επαφής: μονοπόλεμος διπλό SPDT, αντίσταση 3A / 240VAC

Ενσωματωμένες 17 λειτουργίες συναγερμού: ανώτερη και κατώτερη απόλυτη τιμή ορίου, συναγερμός απόκλισης, σφάλμα ανοικτού κυκλώματος, ανοικτό κύκλωμα θερμαντήρα, προειδοποίηση αναμονής κλπ.

Δύο ανεξάρτητα κατώτατα όρια μπορεί να οριστεί χωριστά, ένα για υπερθερμοκρασία κλείσιμο, ένα για υπενθύμιση προειδοποίησης

4. RS485 Modbus επικοινωνία (κεντρική λειτουργία μετά το προσάρτημα Β)

Προδιαγραφές:
