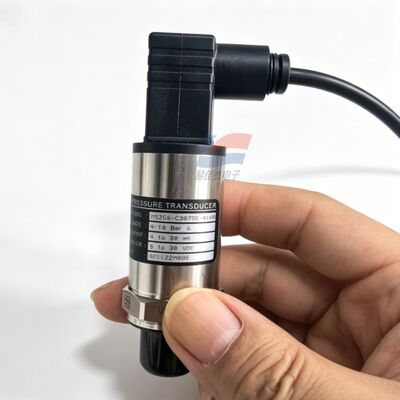

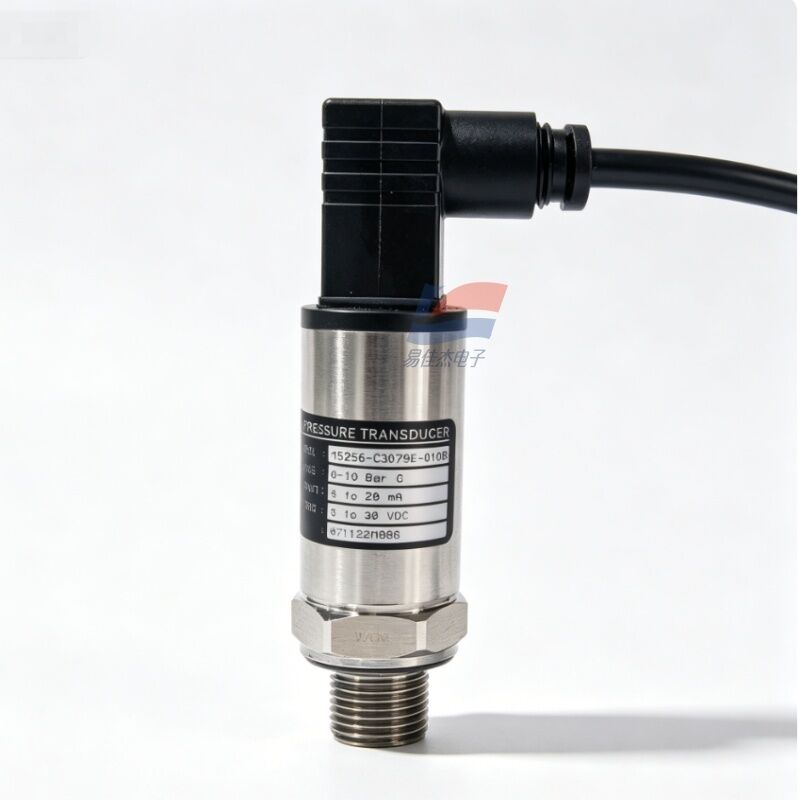

ΥΓΤ M5256-C3079E-010BG 0-10Bar Βιομηχανικός μεταδότης πίεσης για ψύξη HAVC

Περιγραφή του προϊόντος:

ΥΓΤ M5256-C3079E-010BG 0-10Bar Βιομηχανικός μεταδότης πίεσης για ψύξη HAVC

Χαρακτηριστικά:

M5256: M5200 Συμπληκτική πλατφόρμα μεταφοράς πίεσης από ανοξείδωτο χάλυβα μικροσυσκευασμένη

C3079E: Συνδυασμένος κωδικός ηλεκτρικής και πετονιού

Ψηφιακό 3: Σημείο εξόδου = 4-20mA Δυοσύρματος ρεύμα εξόδου

079: Ηλεκτρικός σύνδεσμος = DIN43650 Τύπος Α Σημείο Hirschmann ορθογώνιας οθόνης

Ε: Τρίχωμα επεξεργασίας = PT1/4 (R1/4) Βρετανικό μετρικό κωνικό σωλήνα Εξωτερικό νήμα

010: Περιοχή 0-10 Bar G (Δυνάμωση μετρήσεως, 0-1 MPa)

Β: Τύπος πίεσης = Δυνάμωση μετρήσεως (Μια πλευρά που συνδέεται με την ατμόσφαιρα μετρά τη σχετική πίεση)

Γ: Τυπική διαμόρφωση προστασίας κυκλώματος (αντίστροφη σύνδεση, βραχυκύκλωμα, προστασία από EMI υπερχείλιση)

ΙΙ. Βασικές τεχνικές παραμέτρους απόδοσης

1Πίνακας επιδόσεων πίεσης

Παράμετροι και προδιαγραφές

Πεδίο μέτρησης: 0 - 10 bar G (πίεση μετρητή / 0 - 1000 kPa)

Συνολική ακρίβεια (μη γραμμικότητα + υστερέση + επαναληπτικότητα): ±0,25% FS

Συνολική ζώνη σφάλματος (TEB): ±1,0% FS σε ολόκληρο το εύρος θερμοκρασιών

Ασφάλεια Πίεση υπερφόρτωσης: 2 φορές το ονομαστικό εύρος (20 Bar)

Πίεση διάσπασης ανθεκτική στην έκρηξη: 5 φορές το ονομαστικό εύρος (50 Bar)

Χρόνος απόκρισης: < 3 ms, χωρίς καθυστέρηση στη δυναμική πίεση

Ετήσια μακροπρόθεσμη μηδενική απόκλιση: ≤ ± 0,1% FS ετησίως

2Ηλεκτρικές προδιαγραφές

Έκδοση: 4 - 20mA σύστημα δύο καλωδίων (0 Bar = 4mA, 10 Bar = 20mA)

Η τάση τροφοδοσίας: 9 - 30VDC (κοινή για τα βιομηχανικά συστήματα 24VDC)

Ανώτατο όριο φορτίου: μέγιστο 500Ω

Προστασία κυκλώματος: Προστασία αντιστροφής της σύνδεσης ισχύος, προστασία από βραχυκύκλωμα εξόδου, προστασία από ηλεκτρομαγνητικές υπερβολές 10V/m

Δυνατότητα μόνωσης: 100MΩ @ 500VDC

Σύνδεση: 3-πυρήνας ορθογώνια Hirschmann DIN43650 πρίζα, εύκολο να συνδέσει και να αποσυνδέσει, ανθεκτικό στις δονήσεις

3Μηχανική και μεσαία συμβατότητα

Υλικό επαφής: 17-4PH ανοξείδωτο χάλυβα ενσωματωμένο σώμα πυρήνα μικροσύντησης, χωρίς συγκόλληση, χωρίς ελαστικό δαχτυλίδι σφράγισης, λιγότερο επιρρεπές σε διαρροές, ανθεκτικό σε λάδι και νερό

Διασύνδεση διεργασίας: PT1/4 (R1/4) εξωτερική κωνική κλωστή, σε συνδυασμό με σφραγίδα συμμόρφωσης από τεφλόνιο

Κατηγορία προστασίας: IP67, κατάλληλη για εξωτερικά και υγρά ντουλάπια

Αντι-δονήσεις: 20G (20 - 2000Hz); Αντίσταση σε αντίκτυπο: 50G

Συνολικό μέγεθος: κυλινδρικό συμπαγές τύπος, έξι πλευρικές άκρες 24 mm, συνολικό μήκος 50 mm, εύκολη εγκατάσταση σε περιορισμένο χώρο εξοπλισμού

Βάρος: Περίπου 85 g

4. Παράμετροι θερμοκρασίας

Μέση θερμοκρασία λειτουργίας: -40°C ~ +125°C

Πεδίο αντιστάθμισης θερμοκρασίας εργοστασίου: -20°C ~ +85°C (ολική βαθμονόμηση πεδίου θερμοκρασίας, χωρίς σημαντική μετατόπιση σε υψηλές και χαμηλές θερμοκρασίες)

Θερμοκρασία αποθήκευσης: -40°C ~ +125°C

Εφαρμόσιμα μέσα: συμπιεσμένος αέρας, υδραυλικό λάδι, καθαρό νερό, ατμός χαμηλής πίεσης, ήπια ασθενώς διαβρωτικά υγρά

5. Πιστοποιητικά

Πιστοποίηση CE βιομηχανικής ηλεκτρομαγνητικής συμβατότητας, συμμόρφωση RoHS για το περιβάλλον

3Κεντρικά πλεονεκτήματα του προϊόντος

Ενσωματωμένο σώμα πυρήνα από ανοξείδωτο χάλυβα: Χωρίς δομή σφράγισης με δαχτυλίδι O, ανθεκτική στο λάδι, στον υδρατμό, στις υψηλές και χαμηλές θερμοκρασίες, με διάρκεια ζωής πολύ μεγαλύτερη από τους συνηθισμένους πολλαπλασιαστικούς πομπούς πυριτίου.

Η παροχή ηλεκτρικής ενέργειας ευρείας τάσης 9-30VDC, συμβατή με εργαλεία μηχανών, συμπιεστές αέρα, ντουλάπια ελέγχου PLC με παροχή ηλεκτρικής ενέργειας συνεχούς ρεύματος 24V.

Ενσωματωμένη προστασία πολλαπλών κυκλωμάτων, χωρίς ζημιές στον αισθητήρα λόγω λανθασμένης καλωδίωσης ή βραχυκυκλώσεων κατά τη σύνδεση επί τόπου, υψηλό ποσοστό ανοχής σφαλμάτων αποδιορθώσεων.

Πυροστασία IP67 ορθογώνια σύνδεση Hirschmann, λιγότερο πιθανό να χαλαρώσει ή να σπάσει σε περιβάλλοντα δονήσεων.

Καλυπτόμενο από πλήρη θερμοκρασία, εξαιρετικά εναλλάξιμο, χωρίς να χρειάζεται επανακαλυπτόμενο σύστημα κατά την αντικατάσταση.

4Κύρια σενάρια εφαρμογής

1Υδραυλικός/αερολογικός εξοπλισμός αυτοματισμού (πιο συχνά χρησιμοποιούμενος)

Μηχανές εμβολιασμού, μηχανές χύτευσης με έλαση, υδραυλικό σύστημα ελεγχόμενης πίεσης πετρελαίου σε κλειστό κύκλο,

Συμπυκνωτές αέρα, αντλίες κενού, σταθεροποίηση πίεσης δεξαμενής αποθήκευσης, έλεγχο εκκίνησης και διακοπής υψηλής και χαμηλής πίεσης.

Συσκευές πίεσης, αυτοματοποιημένες γραμμές συναρμολόγησης, συλλογή πίεσης πετρελαίου, συναγερμός υπερπίεσης.

2Ηλεκτρονικό σύστημα κλιματισμού, ψύξης και επεξεργασίας νερού

Μεταγωγείς πίεσης νερού για σωλήνες ψύξης νερού / θερμού νερού σε κεντρικό κλιματισμό·

Παρακολούθηση της πίεσης για μηχανές ξήρανσης, συμπίεστες αέρας·

Συνεχής ρύθμιση πίεσης για εξοπλισμό καθαρισμού νερού, κυκλικούς αγωγούς νερού, προστασία από την έλλειψη νερού.

3Γενικός βιομηχανικός εξοπλισμός

Ανίχνευση πίεσης χαμηλής πίεσης για μικρά λέβητα ατμού, εξοπλισμό θερμικής επεξεργασίας·

Επιστροφή πίεσης για εξοπλισμό κοπής λέιζερ, εκτύπωσης, συσκευασίας·

Συλλογή δεδομένων για τα συστήματα δοκιμών υπό πίεση, τα πάγκια δοκιμών γήρανσης.
