Μονάδα αισθητήρα άνθρακα YJJ Mini600-CO2 Ultra-small Integrated Non-dispersive Infrared (NDIR)

Περιγραφή προϊόντος:

YJJ Mini600-CO2 Υπερμικρή ενσωματωμένη μονάδα αισθητήρα υπερύθρων χωρίς διασπορά (NDIR) CO₂

Χαρακτηριστικά:

I. Τοποθέτηση προϊόντος
Το Mini600-CO2 είναι μια εξαιρετικά μικρή ενσωματωμένη μονάδα ανίχνευσης CO2 χωρίς διασπορά υπερύθρων (NDIR), η οποία είναι συμβατή με τη μονάδα ανίχνευσης πυρήνα του προηγούμενου φορητού ανιχνευτή plug-in Type-C (MPD-BTIC1). Επικεντρώνεται στη σμίκρυνση, τη χαμηλή κατανάλωση ενέργειας, την ενσωματωμένη αντιστάθμιση θερμοκρασίας και υγρασίας και την ενσωματωμένη αυτόματη βαθμονόμηση βασικής γραμμής ABC. Είναι ειδικά σχεδιασμένο για φορητές συσκευές, απευθείας σύνδεση σε κινητά τηλέφωνα και μικρές συσκευές IoT.
II. Πλήρεις βασικές παράμετροι (25℃, τυπικό περιβάλλον αέρα 1 atm)
1. Απόδοση ανίχνευσης αερίου CO2
Αρχή ανίχνευσης: Μονοκαναλική μέθοδος απορρόφησης υπερύθρων διπλού μήκους κύματος NDIR
Εύρος μέτρησης: 0 - 6000 ppm
Ακρίβεια μέτρησης:
400 - 2000 ppm: ±(30 ppm + 3% ανάγνωση)
2000 - 6000 ppm: ±5%FS
Ανάλυση: 1 ppm
Χρόνος απόκρισης: T90 ≤ 28 s; T60 ≤12 s
Μετατόπιση μηδενικού σημείου: ≤ 15 ppm/έτος, ενσωματωμένη αυτόματη διόρθωση γραμμής βάσης ABC (δεν χρειάζεται χειροκίνητη τακτική βαθμονόμηση)
Διασταυρούμενες παρεμβολές: Ισχυρή αντιπαρεμβολή έναντι VOC, υδρατμών, σκόνης και μονοξειδίου του άνθρακα, χωρίς ηλεκτροχημική δηλητηρίαση αισθητήρων και προβλήματα αστοχίας
2. Ενσωματωμένη μονάδα ανίχνευσης θερμοκρασίας και υγρασίας
Εύρος μέτρησης θερμοκρασίας: 0℃~+50℃, ακρίβεια μέτρησης θερμοκρασίας ±0,4℃
Μέτρηση υγρασίας: 0~99% RH, ακρίβεια ±3% RH
Λειτουργία: Αντιστάθμιση θερμοκρασίας και υγρασίας σε πραγματικό χρόνο για την τιμή συγκέντρωσης CO2 και μπορεί ταυτόχρονα να εξάγει δεδομένα θερμοκρασίας και υγρασίας για υπολογισμό επιπέδου άνεσης / σημείου δρόσου
3. Ηλεκτρολογικές και επικοινωνιακές προδιαγραφές
Τάση τροφοδοσίας: DC 4,8~5,5V (Τύπου C 5V απευθείας τροφοδοσία USB, συμβατή με κινητά τηλέφωνα / power banks / υπολογιστές)
Ρεύμα λειτουργίας: τυπικό 52 mA; Ρεύμα ύπνου σε αναμονή ≤1,8 mA
Διεπαφή εξόδου (διπλή έξοδος):
Σειριακή θύρα UART TTL: Επίπεδο 3,3 V, τυπικό πρωτόκολλο MODBUS, για δευτερεύουσα ανάπτυξη MCU
BLE Bluetooth 5.0 (παράγωγο Mini600-CO2-BT): ασύρματη μετάδοση CO2/θερμοκρασία και υγρασία στο κινητό τηλέφωνο APP
Συχνότητα ανανέωσης δεδομένων: 1 Hz (εξαγωγή ενός πλήρους συνόλου δεδομένων κάθε δευτερόλεπτο)
4. Φυσική δομή και περιβαλλοντική ανοχή
Μέγεθος: 28 × 28 × 12 mm, μικροτετράγωνη δομή, μπορεί να ενσωματωθεί με θηλυκή υποδοχή Type-C για να δημιουργήσει μια plug-in φορητή μονάδα
Προστασία εξαερισμού: PTFE ανθεκτική στη σκόνη και αδιάβροχη αναπνεύσιμη μεμβράνη φίλτρου, μπλοκάρισμα της σκόνης, υγροί υδρατμοί, περνούν μόνο μόρια αερίου
Περιβάλλον εργασίας: 0℃~50℃, 0~90% RH (χωρίς συμπύκνωση)
Περιβάλλον αποθήκευσης: -20℃~70℃
Διάρκεια ζωής: ≥5 χρόνια (η πηγή υπέρυθρου φωτός δεν έχει αναλώσιμα εξαρτήματα, πολύ ανώτερη από τον ηλεκτροχημικό αισθητήρα CO2)
III. Αρχή λειτουργίας
Η πηγή υπέρυθρου φωτός εκπέμπει χαρακτηριστικό υπέρυθρο φως 4,26μm (αποκλειστική ζώνη απορρόφησης CO2).
Τα μόρια CO2 στον θάλαμο αερίων απορροφούν φως συγκεκριμένου μήκους κύματος, ο φωτοηλεκτρικός ανιχνευτής ανιχνεύει τον βαθμό εξασθένησης της έντασης του φωτός.
Το τσιπ έχει ενσωματωμένους αλγόριθμους για τη μετατροπή της συγκέντρωσης CO2 και ταυτόχρονα διαβάζει τα δεδομένα από το ενσωματωμένο τσιπ θερμοκρασίας και υγρασίας για να διορθώσει την απόκλιση μέτρησης που προκαλείται από το περιβάλλον.
Εξαγωγή τυποποιημένων δεδομένων συγκέντρωσης, θερμοκρασίας και υγρασίας μέσω σειριακής θύρας / Bluetooth.
IV. Κύρια σενάρια εφαρμογών
1. Φορητό κινητό όργανο ανίχνευσης (εξάρτημα πυρήνα)

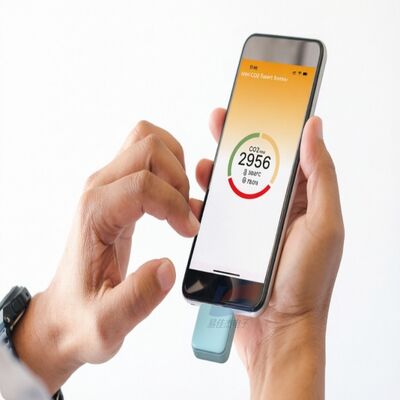

Ως βασικός αισθητήρας του γαλάζιου plug-in αισθητήρα ποιότητας αέρα τύπου C (MPD-BTIC1) στην εικόνα σας. Τροφοδοτείται από USB κινητού τηλεφώνου / tablet / φορητού υπολογιστή, η APP εμφανίζει CO2, θερμοκρασία και υγρασία σε πραγματικό χρόνο, προειδοποίηση για έλλειψη οξυγόνου σε κλειστούς χώρους (>1000 ppm ατμοσφαιρική ρύπανση, > 2500 ppm επιρρεπής σε ζάλη και υπνηλία).
2. Εξοπλισμός οικιακής ποιότητας αέρα εσωτερικού χώρου
Μίνι επιτραπέζιος συναγερμός CO2, οθόνη αέρα κρεβατοκάμαρας / μελέτης.
Έξυπνο σύστημα εξαερισμού, ενσωματωμένη μονάδα αισθητήρα καθαριστή αέρα, - ανεμιστήρας για αυτόματο αερισμό.
3. Εξοπλισμός εκπαιδευτικού/φυσικού πειράματος
Σχολεία πρωτοβάθμιας και δευτεροβάθμιας εκπαίδευσης, πανεπιστήμια πειράματα βιολογίας: συλλογή μεταβολών της συγκέντρωσης CO2 κατά τη φωτοσύνθεση και την αναπνοή των φυτών. φορητό χωρίς περιορισμό ρεύματος, οπτική ανάγνωση στο κινητό τηλέφωνο.
4. Αγροτική φύτευση θερμοκηπίου
Κήπος, επιθεώρηση κουτιού καλλιέργειας φυτών, παρακολούθηση της συγκέντρωσης CO2 για τη ρύθμιση του αερισμού και της απελευθέρωσης λιπασμάτων αερίου, βελτίωση της απόδοσης των καλλιεργειών. μπορεί να μετατραπεί σε φορητό εξοπλισμό επιθεώρησης.
5. Παρακολούθηση μικρού εμπορικού περιβάλλοντος
Φορητή επιθεώρηση για γραφεία, αίθουσες συσκέψεων, ξενώνες, τεϊοποτεία, αίθουσες διδασκαλίας. χωρίς καλωδίωση, μέτρηση plug-and-play, γρήγορη αξιολόγηση του εφέ αερισμού εσωτερικού χώρου.
6. Παρακολούθηση κλειστού χώρου οχημάτων / τροχόσπιτων
Αυτοκίνητα, τροχόσπιτα κάμπινγκ, υπόγεια γκαράζ, παρακολούθηση της συσσώρευσης CO2 σε κλειστά διαμερίσματα, αποτρέποντας τους οδηγούς και τους επιβάτες από το να αισθάνονται έλλειψη οξυγόνου και υπνηλία.
7. Ενότητα δευτερεύουσας ανάπτυξης IoT Έξυπνο σπίτι, φορητά όργανα ανίχνευσης, κιτ ανάπτυξης κατασκευαστών συσκευών εγγραφής περιβαλλοντικών δεδομένων. Τυποποίηση πρωτοκόλλου σειριακής θύρας, γρήγορη σύνδεση με μικροελεγκτές και πλατφόρμες cloud.
V. Βασικά πλεονεκτήματα

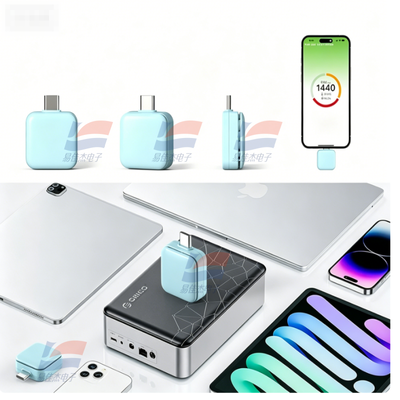

Εξαιρετικά μικρό μέγεθος: τετράγωνο 28 mm, μπορεί να ενθυλακωθεί ως μίνι καθετήρας ευθείας εισαγωγής Type-C, φορητός σχεδιασμός.
Μεγάλη διάρκεια ζωής NDIR υπέρυθρων: χωρίς ηλεκτρολύτη, χωρίς αναλώσιμα, σταθερή λειτουργία για 5 χρόνια, χωρίς ανάγκη συχνής αντικατάστασης αισθητήρων.
Σύγχρονη ανίχνευση τρία σε ένα: ολοκληρωμένη συλλογή CO2 + θερμοκρασία + υγρασία, ενσωματωμένη αντιστάθμιση θερμοκρασίας, ακριβέστερη μέτρηση.
Ενσωματωμένη αυτόματη βαθμονόμηση ABC: δεν χρειάζεται χειροκίνητη βαθμονόμηση σημείου μηδέν κατά τη μακροχρόνια χρήση, μειώνοντας το κόστος συντήρησης.
Προσαρμόσιμο τροφοδοτικό USB 5V: κινητά τηλέφωνα, power bank, φορητοί υπολογιστές, αντάπτορες μπορούν να τροφοδοτήσουν απευθείας ρεύμα.
Δύο εκδόσεις ενσύρματου / επιλέξιμου Bluetooth: η καθαρή ανάπτυξη επιλέγει τη βασική έκδοση UART, η φορητή πολιτική επιλογή της ασύρματης έκδοσης Bluetooth.

Προδιαγραφές:
