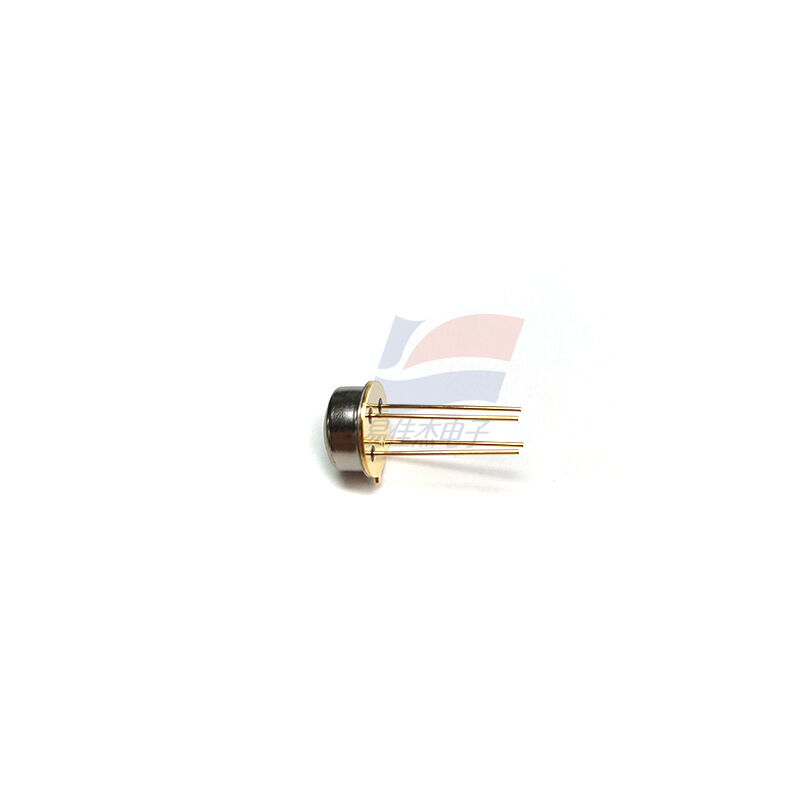

YJJ MRT313 MRT511 MEMS αισθητήρας μετρήσεως θερμοπυελικής υπερύθριης θερμοκρασίας

Περιγραφή του προϊόντος:

YJJ MRT313 MRT511 MEMS αισθητήρας μετρήσεως θερμοπυελικής υπερύθριης θερμοκρασίας

Χαρακτηριστικά:

Ι. Κεντρικές παραμέτρους (τυπικές τιμές σε 25°C)

Μέγεθος τσιπ: 1,1 × 1,1 mm

Γωνία οπτικού πεδίου: 95° (> 50% ενέργεια)

Αντίσταση θερμοπίλης: 90 ± 30 kΩ

Ταχύτητα απόκρισης: 160 ± 40 V/W (μαύρο σώμα 500K)

Η τάση θορύβου: 38 nV/√Hz

Δυνατότητα ανίχνευσης: 1,5 × 108 cm·√Hz/W

Σταθερή χρόνου: ≤ 13 ms (Γρήγορη ανταπόκριση)

Αντίσταση NTC: 100 kΩ ± 1% (25°C)

Αξία β NTC: 3950 ± 1% (25/50°C)

Πεδίο θερμοκρασίας λειτουργίας: -30°C ~ +125°C

Πεδίο μέτρησης θερμοκρασίας: -20°C ~ +500°C (στόχος)

ΙΙ. Αρχή λειτουργίας

Με βάση το φαινόμενο Seebeck, εκατοντάδες θερμοσύνδετα συνδέονται σε σειρά για να λαμβάνουν την υπέρυθρη ακτινοβολία από τον στόχο (814 μm),και η διαφορά θερμοκρασίας μετατρέπεται σε έξοδος τάσης· ένα εσωτερικό NTC χρησιμοποιείται για την αντιστάθμιση της θερμοκρασίας του περιβάλλοντος για την επίτευξη μη-συναντητικής, στατικής/δυναμικής μέτρησης θερμοκρασίας (διαφορετικά από το πυροηλεκτρικό που μετρά μόνο δυναμικές αλλαγές).

ΙΙΙ. Κύρια εφαρμογές

Ιατρική μέτρηση θερμοκρασίας: θερμόμετρα με το μέτωπο, θερμόμετρα αυτιών (υψηλής ακρίβειας για το ανθρώπινο σώμα 32-42°C)

Ελέγχος οικιακών συσκευών: καπνιστές (υψηλής θερμοκρασίας εκκίνηση στην κορυφή του φούρνου), κλιματιστικά, φούρνους μικροκυμάτων, παρακολούθηση της θερμοκρασίας του φούρνου

Μέτρηση βιομηχανικής θερμοκρασίας: μέτρηση θερμοκρασίας χωρίς επαφή σε γραμμές παραγωγής, προστασία από υπερθέρμανση εξοπλισμού

Ανίχνευση ανθρώπινης παρουσίας: έξυπνος φωτισμός, ασφάλεια, αυτόματες πόρτες (μπορεί επίσης να ανιχνευθεί στατικό ανθρώπινο σώμα)
