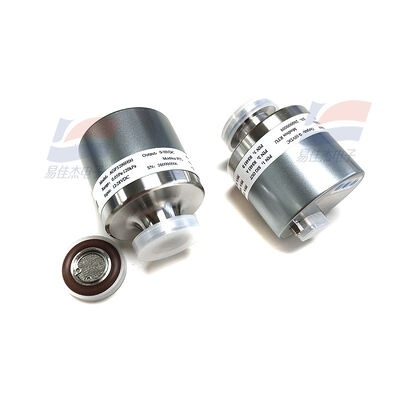

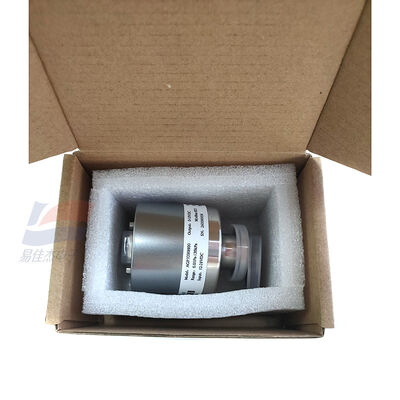

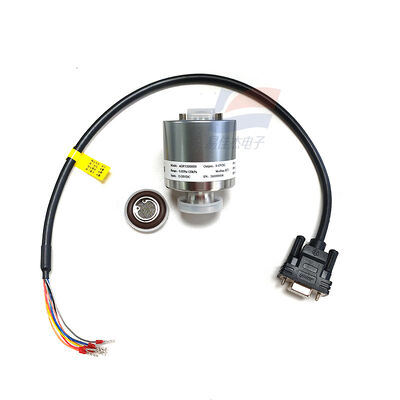

YJJ AGP3200H00 0,05 Pa-120KPa Ψηφιακός μετρητής κενού Pirani για υποβοήθηση ανίχνευσης διαρροών

Περιγραφή προϊόντος:

YJJ AGP3200H00 0,05 Pa-120KPa Ψηφιακός μετρητής κενού Pirani για υποβοήθηση ανίχνευσης διαρροών

Χαρακτηριστικά:

Η σειρά AGP3 είναι ένας ψηφιακός μετρητής κενού πυρανί που βασίζεται στην αρχή της θερμικής αγωγιμότητας αντίστασης MEMS. Τα βασικά μοντέλα είναι AGP3000/3100/3200, που καλύπτουν απόλυτο εύρος πίεσης από 0,05 Pa έως 120 kPa, κατάλληλα για σενάρια μεσαίου και χαμηλού κενού. Διαθέτει έγχρωμη οθόνη για άμεση ανάγνωση, πολλαπλές εξόδους και επικοινωνία Modbus και μπορεί να αντικαταστήσει τους παραδοσιακούς μετρητές κενού. Είναι κατάλληλο για παρακολούθηση βιομηχανικών διεργασιών και ενσωμάτωση εξοπλισμού.
Βασικές παράμετροι (AGP3000 ως σημείο αναφοράς):
Κατηγορία παραμέτρων Συγκεκριμένες παράμετροι Σημειώσεις
Εύρος μέτρησης 0,05 Pa - 120 kPa (απόλυτη πίεση, N2/αέρας) Κυμαίνεται από τραχύ κενό έως μικροθετική πίεση
Κατηγορία ακρίβειας 0,05-0,1 Pa: ±50% της ανάγνωσης. 0,1 Pa - 15 kPa: ±15% της ένδειξης; 15 - 120 kPa: ±0,5% της ανάγνωσης. Βαθμονόμηση N2, απαιτείται διόρθωση για άλλα αέρια
Εναλλαγή μονάδας Pa, Torr, mbar Προσαρμόζεται σε διαφορετικές βιομηχανικές συμβάσεις
Χρόνος απόκρισης ≤100 ms Πληροί τις απαιτήσεις ελέγχου σε πραγματικό χρόνο
Έξοδος και επικοινωνία Αναλογική έξοδος 0-10V, RS485 (Modbus RTU) Διεύθυνση 1-255, συμβατή με PLC/DCS
Τροφοδοτικό 9-28 VDC, κατανάλωση ισχύος < 1,2 W Προσαρμόζεται στη βιομηχανική παροχή ρεύματος
Διασύνδεση φλάντζας KF16 (304 ανοξείδωτος χάλυβας, ηλεκτρογυαλισμένος) Επιλέξιμες KF16 έως KF25/KF40/VCR/NPT κ.λπ.
Οθόνη και λειτουργία Έγχρωμη οθόνη TFT-LCD, έλεγχος πλήκτρων Η κύρια διεπαφή εμφανίζει πίεση, διεύθυνση, ρυθμό, μονάδα
Περιβάλλον και προστασία Θερμοκρασία εργασίας - 10~60℃; Προστασία IP65 Προσαρμόζεται σε βιομηχανικά σκληρά περιβάλλοντα
Επαναληψιμότητα ±2% (0,1 Pa - 120 kPa) Εξασφαλίζει σταθερότητα μέτρησης Αρχή εργασίας
Με βάση το φαινόμενο θερμικής αγωγιμότητας αερίου: Ο αισθητήρας είναι εξοπλισμένος με μια αντίσταση θέρμανσης MEMS και μια γέφυρα Wheatstone. Όταν η πίεση του αέρα αλλάζει, η θερμική αγωγιμότητα του αερίου αλλάζει, προκαλώντας αλλαγή της θερμοκρασίας αντίστασης και της ισορροπίας της γέφυρας. Μέσω του κυκλώματος, αυτό μετατρέπεται σε σήμα πίεσης, επιτυγχάνοντας ψηφιακή απεικόνιση και έξοδο.
