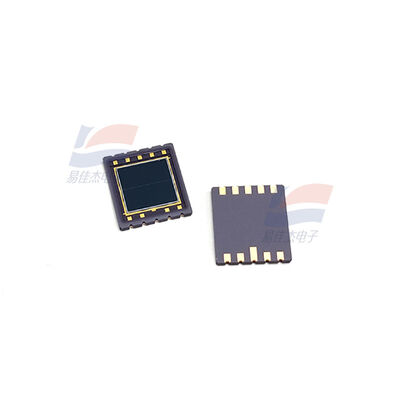

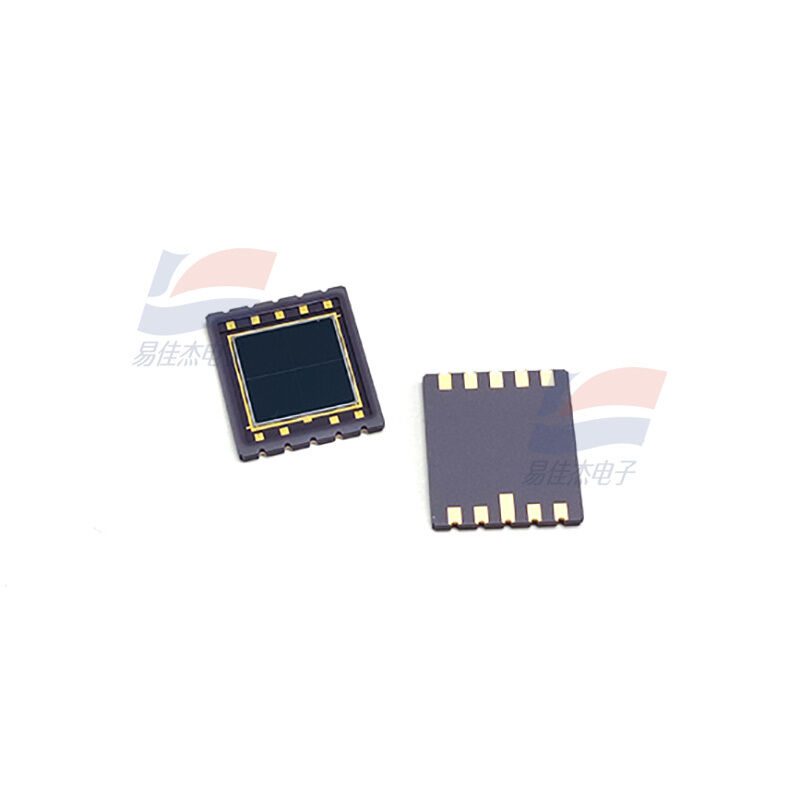

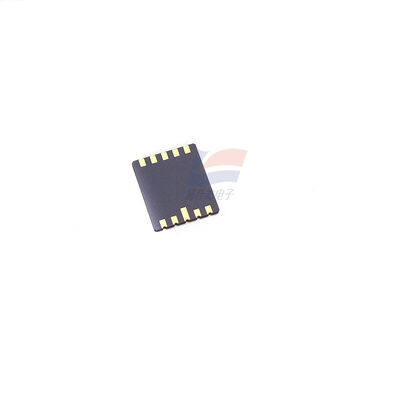

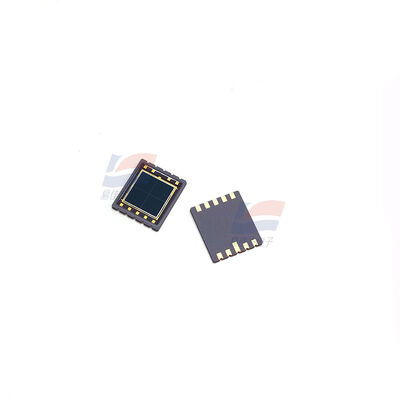

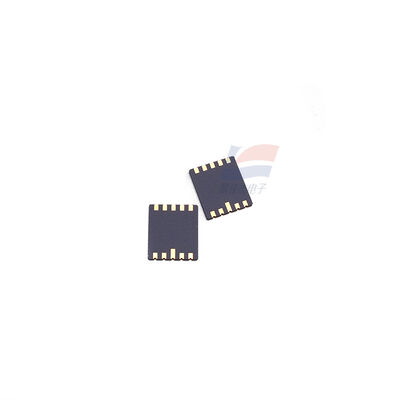

YJJ S5981 Φωτοδιάोड 10 × 10 mm για ανίχνευση κοντινού υπέρυθρου

Περιγραφή προϊόντος:

Φωτοδίοδος PIN πυριτίου YJJ S5981, 10×10mm, για ανίχνευση εγγύς υπέρυθρης ακτινοβολίας

Χαρακτηριστικά:

Η φωτοδίοδος PIN πυριτίου S5981, ειδικά σχεδιασμένη για εφαρμογές επιφανειακής στήριξης (SMD), χρησιμοποιείται κυρίως για ακριβείς οπτικές εφαρμογές όπως βαθμονόμηση οπτικού άξονα, ανίχνευση θέσης και ευθυγράμμιση λέιζερ.
Φωτοδίοδος S5981
1. Βασικές Παράμετροι (Ta = 25°C)
Μοντέλο: S5981
Τύπος: Φωτοδίοδος PIN πυριτίου 4 τεταρτημορίων
Φωτοευαίσθητη Επιφάνεια: 10 × 10 mm (Ίση σε όλα τα τεταρτημόρια, 5 × 5 mm ανά τεταρτημόριο)
Φασματική Απόκριση: 320 - 1100 nm (Υπεριώδες έως εγγύς υπέρυθρο)
Hamamatsu Photonics Co., Ltd.
Μήκος Κύματος Κορυφής: 960 nm
Συντελεστής Απόκρισης: 0,72 A/W @ 960 nm
Ρεύμα Σκότους: ≤ 4 nA (@ VR = 10V)
Χωρητικότητα Σύνδεσης: 35 pF (@ VR = 10V, f = 1 MHz)
Συχνότητα Αποκοπής: 20 MHz
Ισχύς Ισοδύναμου Θορύβου: 1,9 × 10-¹4 W/Hz¹/²
Συσκευασία: Κεραμικό SMD, Πάχος 1,26 mm
Θερμοκρασία Λειτουργίας: -40°C ~ +85°C
Θερμοκρασία Αποθήκευσης: -40°C ~ +100°C
Χαρακτηριστικά: Διαίρεση 4 τεταρτημορίων, Μεγάλη φωτοευαίσθητη επιφάνεια, Εξαιρετικά λεπτό SMD, Συγκόλληση αναρροής χωρίς μόλυβδο
2. Δομή και ακροδέκτες
Δομή 4 τεταρτημορίων: Η φωτιζόμενη επιφάνεια χωρίζεται σε 4 ανεξάρτητα τεταρτημόρια (A/B/C/D), καθένα από τα οποία μπορεί να εξάγει φωτορεύμα
Ακροδέκτες: 5 συνολικά (4 διαδρομές σήματος + 1 κοινός ακροδέκτης), υποστηρίζει συγκόλληση αναρροής SMD
Πλεονεκτήματα: Ταυτόχρονη ανίχνευση έντασης φωτός και θέσης κηλίδας φωτός, χωρίς ανάγκη μηχανικής σάρωσης
3. Τυπικές Εφαρμογές
Βαθμονόμηση / Ευθυγράμμιση οπτικού άξονα λέιζερ
Παρακολούθηση θέσης και μετατόπισης για εξοπλισμό σήμανσης, συγκόλλησης, κοπής με λέιζερ
Οπτική πλατφόρμα, τηλεσκόπιο, διόρθωση κλειστού βρόχου οπτικού άξονα ραντάρ λέιζερ
Εναλλακτική λύση ανιχνευτή θέσης (PSD)
Μέτρηση κεντρικής μετατόπισης κηλίδας φωτός, ανίχνευση απόκλισης γωνίας
Όραση ρομπότ, ευθυγράμμιση τεμαχίου, ανίχνευση ακριβούς μετατόπισης
Παρακολούθηση ισχύος / ενέργειας λέιζερ
Ανίχνευση ισχύος λέιζερ 905nm/980nm/1064nm σε πραγματικό χρόνο
Παρακολούθηση έντασης φωτός για οπτική επικοινωνία, ιατρικό εξοπλισμό λέιζερ
Οπτικά όργανα μέτρησης
Ανίχνευση ευρέος φάσματος για φασματοφωτόμετρα, χρωμόμετρα, ακτινόμετρα
Παρακολούθηση περιβαλλοντικού φωτός, έλεγχος έκθεσης για βιομηχανικές κάμερες
Αυτοκινητοβιομηχανία / Βιομηχανικός αυτοματισμός
Ραντάρ λέιζερ οχήματος (LiDAR) λήψη, αισθητήρας αποφυγής εμποδίων
Πλοήγηση και εντοπισμός θέσης αυτοματοποιημένων καθοδηγούμενων οχημάτων (AGV)
