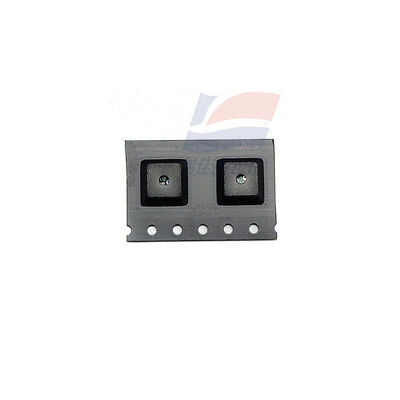

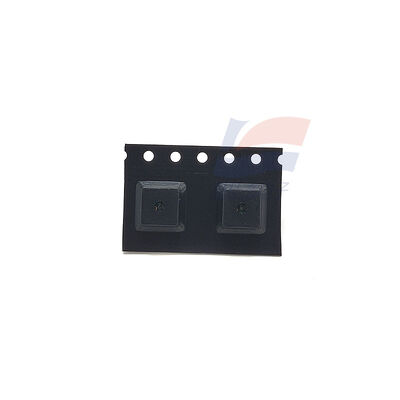

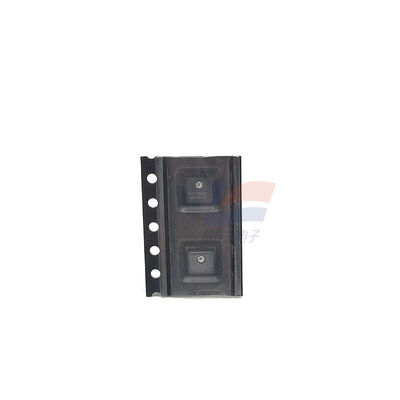

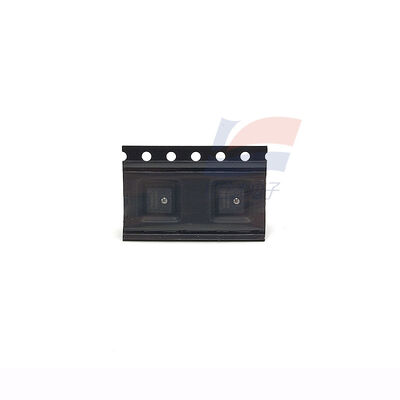

YJJ FMAMSDXX015WC2C3 Μετρητής τριβής Ψηφιακή σφαίρα από ανοξείδωτο χάλυβα Τύπος επαφής Μικρό αισθητήρα δύναμης 15N (1.53kgf)

Περιγραφή του προϊόντος:

YJJ FMAMSDXX015WC2C3 Μετρητής τριβής Ψηφιακή σφαίρα από ανοξείδωτο χάλυβα Τύπος επαφής Μικρό αισθητήρα δύναμης 15N (1.53kgf)

Χαρακτηριστικά:

1Πίνακας βασικών παραμέτρων (Standard Version)

Παράμετροι Αξίες Παρατηρήσεις

Πρότυπο FMAMSDXX015WC2C3 MicroForce σειρά FMA

Περιοχή 0 - 15N (1,53kgf) Μέτρηση δύναμης συμπίεσης, προστασία από υπερφόρτωση 3× πεδίο

Δραστηριότητα μετάδοσης 20% - 80%

Ηλεκτρική τροφοδοσία 3.3V συνεχής ρεύμα (±10%) Καταναλώσεις ισχύος 14mW

Ακρίβεια ± 2% FSS (τυπική) Μη γραμμικότητα, βαθμονόμηση υστερέσης

Πεδίο θερμοκρασίας -40°C - +85°C Πλήρης αντιστάθμιση πεδίου θερμοκρασίας (5°C - 50°C βέλτιστη)

Μέγεθος 5 mm × 5 mm × 2,3 mm Υπερμικρό είδος στερέωσης επιφάνειας, κατάλληλο για πυκνή εγκατάσταση

Ζωή 1,000,000 κύκλοι Αξιότητα αξιοπιστίας βιομηχανικής κλάσης

Διασύνδεση Επικοινωνία με σφαίρες από ανοξείδωτο χάλυβα

Πιστοποιητικά RoHS, ISO 9001 Συμμόρφωση με την προστασία του περιβάλλοντος

ΙΙ. Αρχή λειτουργίας

Βάσει του πλειοαντιστάθμιου αποτελέσματος: Όταν το ευαίσθητο στοιχείο με βάση το πυρίτιο παραμορφώνεται από μια εξωτερική δύναμη, η τιμή της αντίστασης του αλλάζει γραμμικά με τη δύναμη.

Ενσωματωμένο τσιπ ASIC: Η βαθμονόμηση εργοστασίου έχει ολοκληρωθεί για μετατόπιση, ευαισθησία, μετατόπιση θερμοκρασίας και μη γραμμικότητα, χωρίς ανάγκη για εξωτερική αντιστάθμιση κυκλώματος.

Η δύναμη μεταδίδεται στον πυρήνα αισθητήρα μέσω της σφαίρας από ανοξείδωτο χάλυβα, και ένα ψηφιακό σήμα ανάλογο με την πίεση εκπέμπεται (I2C), με ισχυρή αντιανταραχή και εύκολη ενσωμάτωση.

ΙΙΙ. Τυπικές εφαρμογές (με βάση σενάριο)

1Ιατρικός εξοπλισμός (υψηλή ακρίβεια + υψηλή αξιοπιστία)

Αντλία έγχυσης / αντλία ένεσης: ανατροφοδότηση πίεσης, ανίχνευση απόφραξης σωλήνα, διασφάλιση ακρίβειας και ασφάλειας της έγχυσης.

Μηχανή αιμοκάθαρσης: παρακολούθηση της πίεσης του υγρού, προειδοποίηση απόφραξης αγωγού.

Φορητός ιατρικός εξοπλισμός: μικροσκοπική αλληλεπίδραση ελέγχου δύναμης (όπως η ανατροφοδότηση δύναμης χειρουργικού οργάνου).

2Βιομηχανική αυτοματοποίηση και ρομποτική

Ενεργοποιητής τερματισμού ρομπότ: ακριβής έλεγχος της δύναμης πρόσφυσης (αντί πτώσης / πρόληψη συντριβής), παρακολούθηση της δύναμης συναρμολόγησης.

Αντικατάσταση κλειδιού / διακόπτη: ανίχνευση αισθήσεων αφής, αναγνώριση βαθμού δύναμης (όπως πίνακας ελέγχου, κουμπιά οικιακής συσκευής).

Ανίχνευση λεπτών και ελαφρών υλικών: Ένταση ταινίας/χαρτιού, μέτρηση πίεσης προσκόλλησης.

3Ηλεκτρονικά καταναλωτικά προϊόντα και ευφυής αλληλεπίδραση

Αισθητά στην πίεση πλήκτρα για έξυπνες συσκευές: ανταπόκριση σε επίπεδο δύναμης (όπως ελεγκτές παιχνιδιών, πένα αφής).

Φορητές συσκευές: παρακολούθηση της δύναμης επαφής, αναγνώριση στάσης.

4Δοκιμασία και μέτρηση

Κλιματισμός τιμών μικροπίεσης/δύναμης: εργαστηριακή αναφορά δύναμης ακριβείας, δοκιμή αισθητήρα προϊόντος.
