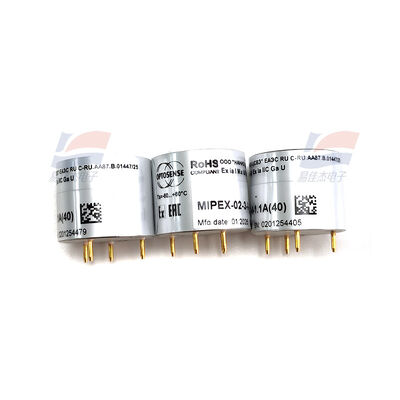

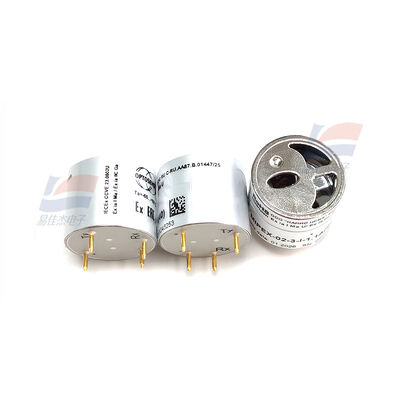

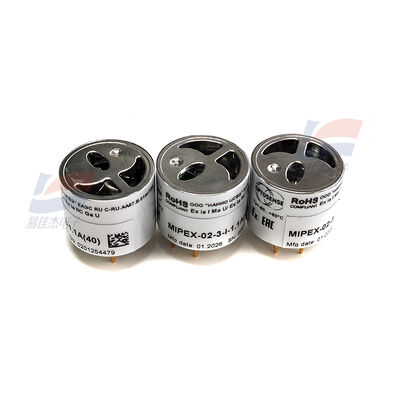

YJJ MIPEX-02-1-II-1.1A (21) ΝΔΙΡ χαμηλής ισχύος μη διασκορπιστικός υπέρυθρος οπτικός αισθητήρας αερίων για ενέργεια πετρελαίου και φυσικού αερίου

Περιγραφή του προϊόντος:

YJJ MIPEX-02-1-II-1.1A (21) ΝΔΙΡ χαμηλής ισχύος μη διασκορπιστικός υπέρυθρος οπτικός αισθητήρας αερίων για ενέργεια πετρελαίου και φυσικού αερίου

Χαρακτηριστικά:

Αρχή ανίχνευσης: NDIR μη-διασκορπιστική υπέρυθρη οπτική (ειδική για το μεθάνιο CH4, χωρίς χημική δηλητηρίαση, μακρά διάρκεια ζωής)

Πλήρης αποσυναρμολόγηση του κώδικα μοντέλου (σύμφωνα με τους αρχικούς κανόνες του εργοστασίου) απλό κείμενο

MIPEX-02 - 1 - II - 1.1Α (21)

Βασική σειρά στεγασμάτων ανθεκτικών σε έκρηξη

02Μινιατούρα χαμηλής ισχύος υπέρυθρος αισθητήρας μεθανίου

1: **Σκουφάρι αριθ. 1: Σκουφάρι από μεταλλικό ανοξείδωτο χάλυβα**

ΙΙ: **ΙΙ κατηγορία ανθεκτικότητα στις εκρήξεις (ανθεκτικότητα στις εκρήξεις στον βιομηχανικό χώρο, μη ναρκοπέδια) Ex ia IIC Ga**

1.1Α: Κύκλωμα υλικού, ορισμός πινών, εργοστασιακή βαθμονόμηση έκδοση firmware

(21): **Περιοχή 0~21% VOL μεθάνιο CH4**

Ανιχνεύσιμο αέριο: μεθάνιο CH4 (φυσικό αέριο, βιοαέριο, αέριο αγωγών), υψηλή επιλεκτικότητα, ανθεκτικό στις διασταυρούμενες παρεμβολές αιθανίου / προπανίου

Δομή: 4Pin ευθεία εισαγωγή, πλήρως σφραγισμένο υπέρυθρο θάλαμο αερίου, ενσωματωμένη πηγή φωτός + ανιχνευτής + MCU, πλήρης αντιστάθμιση για τη θερμοκρασία / ατμοσφαιρική πίεση, βαθμονόμηση εργοστασίου

ΙΙ. Βασικές παραμέτρους μέτρησης (αρχική εργοστασιακή αναφορά 25°C)

1Αρρησία και ακρίβεια.

Πεδίο μέτρησης: 0 ~ 21% VOL μεθάνιο (CH4) (προσθήκη (21) Με εξαίρεση το μεγάλο πεδίο)

Ακριβότητα μέτρησης: ±0,2% VOL (0~5% Interval); ≤ πλήρες εύρος 1,5% FS (πλήρος εύρος)

Ανάλυση: 0,01% VOL

Γραμμικότητα: < 1% FS

Διασταυρούμενη παρεμβολή: ελάχιστη παρεμβολή με μείγματα υδρογονανθράκων, CO, υδρατμούς, μεθάνιο

2Χαρακτηριστικά απόκρισης

Χρόνος προθέρμανσης με ενεργοποίηση: ≤ 120s (2 λεπτά)

Χρόνος απόκρισης T90: ≤ 5 δευτερόλεπτα (χωρίς φίλτρο σκόνης) ≤ 15 δευτερόλεπτα (με φίλτρο σκόνης)

Χρόνος ανάκτησης: ≤ 8 s

Ετήσια παρακμή: < 0,5% FS / έτος, εξαιρετική μακροπρόθεσμη σταθερότητα

ΙΙΙ. Ολικές ηλεκτρικές παραμέτρους

1Ηλεκτρική τροφοδοσία και κατανάλωση ενέργειας (Υπερ-χαμηλή κατανάλωση ενέργειας, προτιμάται η παροχή ενέργειας από μπαταρία)

Δραστηριακή τάση: 3,0 ~ 4,5 V DC (τυπική 3,3 V)

Μέσο ρεύμα λειτουργίας: < 0,5 mA

Συνολική κατανάλωση ισχύος: < 1,5 mW (Ενακληρωμένη κατανάλωση υπερ-χαμηλής ισχύος της σειράς MIPEX-02)

Καταναλώσεις ηλεκτρικής ενέργειας σε κατάσταση ύπνου: μA επίπεδο

2. Έκδοση σήματος

Διασύνδεση επικοινωνίας: Ψηφιακή UART (TTL Serial Port)

Παράμετροι σειριακής θύρας: Baud Rate 9600 bps, μορφή 8N1 (8 bit δεδομένων, 1 stop bit, χωρίς ισοτιμία)

Ενσωματωμένη λειτουργία: αντιστάθμιση θερμοκρασίας, αντιστάθμιση ατμοσφαιρικής πίεσης, αποθήκευση δεδομένων βαθμονόμησης εργοστασίου, απευθείας έξοδος πραγματικής τιμής συγκέντρωσης από σειριακή θύρα,Δεν απαιτείται μετατροπή εξωτερικού αλγόριθμου

3. Περιβαλλοντικές παραμέτρους εργασίας

Εργασιακή θερμοκρασία: -40°C ∙ +60°C Ευρεία θερμοκρασία Βιομηχανική ποιότητα

Η υγρασία του περιβάλλοντος: 0 ~ 98% RH (χωρίς συμπύκνωση)

Ατμοσφαιρική πίεση: 80 ~ 120 kPa

Κατηγορία προστασίας: IP54, Αδιάβροχο, Αδιάβροχο σε υδρατμούς

Θερμοκρασία αποθήκευσης: -55°C ∙ +60°C

IV. Ασφάλεια κατά της έκρηξης (Κύκλος διαφορετικός από το προηγούμενο μοντέλο ανθρακωρυχείου)

Πιστοποίηση έκρηξης: Ex ia IIC Ga (Απολύτως ασφαλής κατά έκρηξη βιομηχανικός χώρος κλάσης II)

Εφαρμογή σε εκρήξεις: Εργοστάσια, πετρέλαιο και φυσικό αέριο, χημικά, εξωτερικές επικίνδυνες περιοχές (0 Γενικές ζώνες)

Διακρίνοντας το προηγούμενο μοντέλο σας:

Ι = Ι κατηγορίας Υπόγεια Ειδική Ανθρακωρυχείο (Ex ia I Ma)

ΙΙ = Γη κλάσης ΙΙ Βιομηχανικό εύφλεκτο και εκρηκτικό περιβάλλον (Ex ia IIC Ga), μπορεί να χρησιμοποιηθεί σε χημικά, πετρέλαιο και φυσικό αέριο, σταθμούς φυσικού αερίου

V. Φυσικές διαστάσεις και δομικές παραμέτρους

Συνολικές διαστάσεις: Φ20.3 mm × 16.6 mm (εκτός από τις καρφίτσες)

Υλικό κελύφους: Κέλυφος αριθ. 1 Προδιαγραφές = 304 Χάλυβα από ανοξείδωτο χάλυβα Μεταλλικό κελύφωμα, ισχυρό, ανθεκτικό σε αντίκτυπο, ανθεκτικό στη σκόνη, σε υγρασία

Βάρος: 16,6 g (εκδοχή από ανοξείδωτο χάλυβα)

Πινάκια: 4Pin Gold Plated Straight Insert Pins, PCB Directly Welded Design service life: ≥ 10 έτη (υπερκόκκινη οπτική χωρίς καταλύτη και εξασθένιση δηλητηρίασης,πολύ περισσότερο από τους αισθητήρες καταλυτικής καύσης)

VI. Βασικά πλεονεκτήματα του προϊόντος

Εξαιρετικά ευρύ εύρος 0 - 21% VOL: Καλύπτει ολόκληρο το εύρος των εκρήξεων φυσικού αερίου (κάτω όριο 5% VOL για εκρήξεις μεθανίου, ανώτερο όριο 15% VOL), συμβατό με παρακολούθηση διαρροών άνω του εύρους

Βιομηχανική ανθεκτικότητα σε εκρήξεις υψηλού επιπέδου Ex ia IIC Ga: ανθεκτικότητα σε εκρήξεις στη ζώνη Ground 0, συμβατή για χρήση σε χημικούς σταθμούς / σταθμούς πετρελαίου και βενζίνης

Εξαιρετικά χαμηλή κατανάλωση ενέργειας < 1,5 mW, απόλυτα συμβατή με φορητό, ασύρματο εξοπλισμό παρακολούθησης IoT που λειτουργεί με μπαταρία

Οπτική αρχή NDIR: Καμία δηλητηρίαση από πυρίτιο, καμία βλάβη από την πρόσκρουση υψηλής συγκέντρωσης, καμία βλάβη από έλλειψη οξυγόνου, διάρκεια ζωής 10 ετών

Ενσωματωμένη πλήρης αντιστάθμιση + εργοστασιακή βαθμονόμηση, μονό τσιπ απευθείας σειριακή θύρα διαβάζει συγκέντρωση, περιφερειακά κυκλώματα είναι εξαιρετικά απλή

Σώμα από ανοξείδωτο χάλυβα, ανθεκτικό στη σκόνη, στην υγρασία και στις σκληρές βιομηχανικές συνθήκες

VII. Κύρια εφαρμογές και σενάρια εφαρμογής

Βασική εφαρμογή

Παρακολούθηση διαρροών βιομηχανικού φυσικού αερίου (μεθάνιο) σε μεγάλο εύρος, ανίχνευση ασφάλειας αερίου, παρακολούθηση αερίων φυσικού αερίου και πετρελαίου σε χημικό περιβάλλον αδιάβροχο προς έκρηξη

Υποδιαιρούμενα πεδία αιτήσεων

Βιομηχανία πετρελαίου και φυσικού αερίου και ενέργειας (κυριότερη δύναμη)

Αγωγούς φυσικού αερίου μεγάλων αποστάσεων, σταθμοί πύλης, σταθμοί ρύθμισης πίεσης, σταθμοί πεδίου για την παρακολούθηση διαρροών

Πετρελαϊκό πεδίο, εργοστάσια διύλισης και χημικών, ανίχνευση υπερβατικών ορίων μεθανίου σε χώρους λέβητα αερίου

Παρακολούθηση της ασφάλειας των αστικών αγωγών φυσικού αερίου, των δημοτικών σταθμών βενζίνης

Βιομηχανική ασφάλεια

Σταθερός ανιχνευτής καυσίμων αερίων, ηλεκτρονικός αναλυτής βιομηχανικών αερίων

Χημικό εργοστάσιο, εργοστάσιο ασφαλείας από εκρήξεις, παρακολούθηση συγκέντρωσης μεθανίου σε περιορισμένους χώρους

Φορητές συσκευές / IoT

Φορητός ανιχνευτής αερίων με μπαταρία, χειροκίνητο όργανο ελέγχου

Σύνδεσμος ασύρματης παρακολούθησης αερίου χαμηλής κατανάλωσης ενέργειας, αισθητήρας IoT LoRa/NB-IoT

Άλλα σενάρια

Παρακολούθηση του μεθανίου σε σταθμούς βιοαερίου, αναερόβες δεξαμενές σταθμών επεξεργασίας λυμάτων

Ασφάλεια αερίων για λέβητες, γεννήτριες αερίου, βιομηχανικά φούρνα
