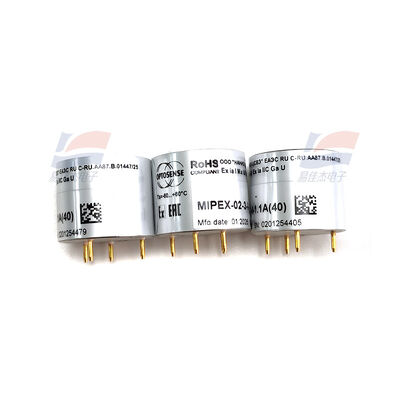

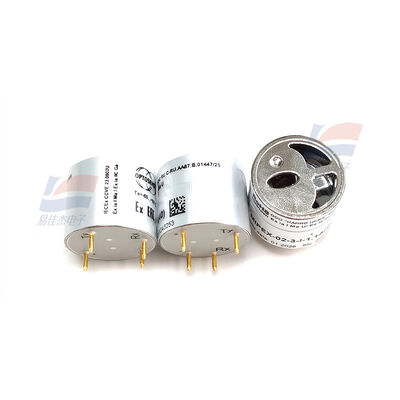

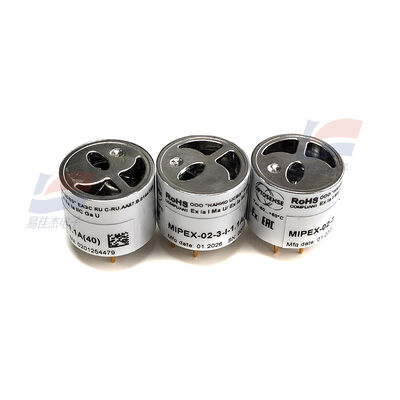

YJJ Mipex-02-3-I-1-1A (40) NDIR Μη διασκορπιστικός υπέρυθρος οπτικός αισθητήρας αερίου για ορυχεία άνθρακα

Περιγραφή προϊόντος:

YJJ Mipex-02-3-I-1-1A (40) NDIR Αισθητήρας οπτικού αερίου μη διασκορπισμένου υπεριώδους για ανθρακωρυχεία

Χαρακτηριστικά:

Αρχή ανίχνευσης: Αισθητήρας οπτικού αερίου μη διασκορπισμένου υπεριώδους NDIR (ειδικός για μεθάνιο CH₄)

Αποκωδικοποίηση επίθεμα μοντέλου

02: Βασική σειρά MIPEX-02 (μικροσκοπικό υπέρυθρο χαμηλής κατανάλωσης)

3: Μεταλλικό περίβλημα από ανοξείδωτο χάλυβα (αντιεκρηκτική δομή)

I: Αντιεκρηκτική βαθμίδα I για ορυχεία (αντιεκρηκτική βαθμίδα I για υπόγεια ανθρακωρυχεία)

1: Προδιαγραφή εύρους μέτρησης

1A: Έκδοση υλικού, ορισμός ακροδεκτών, διαμόρφωση υλικολογισμικού

(40): Εύρος 0 - 40% VOL μεθανίου (CH₄), ειδική έκδοση υψηλού εύρους για ανθρακωρυχεία

I. Βασική Επισκόπηση

Ανίχνευση αερίου: Μεθάνιο CH₄ (φυσικό αέριο, αέριο ορυχείων), υψηλή αντοχή σε διασταυρούμενη παρεμβολή υδρογονανθράκων

Αντιεκρηκτική βαθμίδα: Ex ia I Ma (υπόγεια αντιεκρηκτική εγγενώς ασφαλής για ορυχεία, εφαρμόσιμη Ζώνη 0), η υψηλότερη αντιεκρηκτική βαθμίδα αποκλειστικά για ορυχεία

Δομή: Φ20mm μικροκυλινδρικό, 4 ακροδέκτες ευθύ βύσμα, πλήρως σφραγισμένος θάλαμος αερίου από ανοξείδωτο χάλυβα, ενσωματωμένη πηγή υπεριώδους φωτός + ανιχνευτής + MCU, εξοπλισμένο με αντιστάθμιση θερμοκρασίας

Πυρηνική τοποθέτηση: Ένας αισθητήρας μεθανίου υπεριώδους υψηλού εύρους, χαμηλής κατανάλωσης για αέριο ανθρακωρυχείων και φυσικό αέριο, αντικαθιστώντας τον τύπο καταλυτικής καύσης, ανθεκτικός στη δηλητηρίαση, με εξαιρετικά μεγάλη διάρκεια ζωής και χωρίς πρόβλημα αστοχίας λόγω έλλειψης οξυγόνου

II. Πλήρης Ερμηνεία του Κωδικού Μοντέλου σε απλό κείμενο

MIPEX-02 - 3 - I - 1 - 1A (40)

Βασική Σειρά Περίβλημα Αντιεκρηκτική Βαθμίδα Εύρος Ρύθμιση Έκδοση Υλικού Τελικό Εύρος

02: Υπέρυθρο Μεθάνιο NDIR 3 = Ανοξείδωτος Χάλυβας I = Τάξη I Ορυχείων 1 = Μεγάλο Εύρος 1A = Υλικολογισμικό (40) = 0 - 40% VOL CH₄

III. Βασικές Παράμετροι Μέτρησης (Προδιαγραφές Εργοστασίου Παραγωγής)

1. Εύρος και Ακρίβεια

Μετρούμενο Αέριο: Μεθάνιο CH₄ (Αέριο)

Εύρος Μέτρησης: 0 - 40% VOL (40) (Αποκλειστικό Εύρος)

Ακρίβεια Μέτρησης: ±0.2% VOL (0 - 5%); ± Πλήρες Εύρος 1.5% (Πλήρες Εύρος)

Ανάλυση: 0.01% VOL

Γραμμικότητα: <1% FS, Ενσωματωμένη Βαθμονόμηση Γραμμικότητας Εργοστασίου

Διασταυρούμενη παρεμβολή: Χαμηλή παρεμβολή από αιθάνιο, προπάνιο κ.λπ. αλκάνια, αποκλειστική υψηλή επιλεκτικότητα για μεθάνιο

2. Απόκριση και Προθέρμανση

Χρόνος Προθέρμανσης: ≤120s (Σταθερότητα κατά την ενεργοποίηση)

Χρόνος Απόκρισης T90: ≤5s (Χωρίς Φίλτρο Σκόνης); ≤15s (Με Φίλτρο Σκόνης); ≤8s

Χρόνος Ανάκτησης: ≤8s

Μακροπρόθεσμη Μετατόπιση: <0.5% FS / Έτος

IV. Πλήρεις Ηλεκτρικές Παράμετροι

1. Κατανάλωση Ενέργειας (Εξαιρετικά Χαμηλή Κατανάλωση Ενέργειας, Προτιμάται Τροφοδοσία Μπαταρίας)

Τάση Λειτουργίας: 3.0 - 4.5 V DC (Τυπική 3.3V)

Μέσο Ρεύμα Λειτουργίας: <0.5mA

Συνολική Κατανάλωση Ενέργειας: <1.5 mW (Ο Υπέρυθρος Αισθητήρας με τη Χαμηλότερη Κατανάλωση Ενέργειας στη Βιομηχανία)

Κατανάλωση Ενέργειας σε Αναστολή: Επίπεδο μA

2. Έξοδος Σήματος

Διεπαφή Επικοινωνίας: Πλήρως Ψηφιακή UART (Σειριακή Θύρα TTL)

Ρυθμός Μετάδοσης: Προεπιλογή 9600 bps

Μορφή Δεδομένων: 8N1 (8 Bits Δεδομένων, 1 Bit Διακοπής, Χωρίς Ισοτιμία)

Ενσωματωμένα: Αντιστάθμιση Θερμοκρασίας, Αντιστάθμιση Ατμοσφαιρικής Πίεσης, Αποθήκευση Βαθμονόμησης Δεδομένων, Άμεση Έξοδος Τιμής Συγκέντρωσης, Δεν Απαιτείται Εξωτερική Μετατροπή Αλγορίθμου

3. Παράμετροι Περιβάλλοντος Εργασίας

Θερμοκρασία Λειτουργίας: -40℃ ～ +60℃ (Έκδοση Ορυχείων Ευρείας Θερμοκρασίας Τάξης I)

Υγρασία Περιβάλλοντος: 0 - 98% RH (Χωρίς Συμπύκνωση)

Ατμοσφαιρική Πίεση: 80 - 120 kPa

Βαθμός Προστασίας: IP54, Αδιάβροχο σε Σκόνη και Πιτσιλιές, Ενσωματωμένο Αδιάβροχο Ατμού Θαλάμου Αερίου

Θερμοκρασία Αποθήκευσης: -55℃ ～ +60℃

V. Φυσικές Διαστάσεις και Δομή

Διαστάσεις Σχήματος: Φ20.3 mm × 16.6 mm (Εξαιρουμένων των Ακροδεκτών)

Περίβλημα: 304 Ανοξείδωτος Χάλυβας (Προδιαγραφή Μοντέλου 3), Ισχυρό, Ανθεκτικό σε Κρούσεις, Αντιεκρηκτικό Περίβλημα για Ορυχεία

Βάρος: 16.6 g (Έκδοση Ανοξείδωτου Χάλυβα)

Ακροδέκτες: 4 Ακροδέκτες Ευθύ Μεταλλικό Βύσμα Τυπικής Σύνδεσης, Άμεση Συγκόλληση PCB

Διάρκεια Ζωής Σχεδιασμού: ≥10 Έτη (Οπτική Υπέρυθρη Χωρίς Αναλώσιμα, Χωρίς Δηλητηρίαση Καταλύτη και Υποβάθμιση)

VI. Πιστοποίηση Ασφάλειας Έκρηξης (Βασικά Προσόντα για Ορυχεία)

Πρότυπο Έκρηξης: Ex ia I Ma (IEC 60079 Τάξη I Ορυχείων, Εγγενώς Ασφαλής, Υψηλότερη Βαθμίδα Αντιεκρηκτικής Προστασίας, Διαθέσιμη Ζώνη 0 Ορυχείων)

Εφαρμόσιμο: Υπόγεια Ανθρακωρυχεία, Περιβάλλοντα Επικίνδυνα από Μεθάνιο, Χωρίς Ηλεκτρικό Σπινθήρα, Χωρίς Κίνδυνο Έκρηξης

Μειονεκτήματα Αισθητήρων Καταλυτικής Καύσης: Δεν φοβάται τη δηλητηρίαση από πυρίτιο, δεν φοβάται την πρόσκρουση αερίου υψηλής συγκέντρωσης, δεν έχει αστοχία λόγω έλλειψης οξυγόνου

VII. Βασικά Πλεονεκτήματα Προϊόντος

Αποκλειστικό Μεγάλο Εύρος (40): 0 - 40% VOL, Καλύπτει Όλα τα Επικίνδυνα Διαστήματα Αερίου Ορυχείων (Κατώτατο Όριο Έκρηξης 5% VOL)

Κορυφαία Αντιεκρηκτική Προστασία για Ορυχεία: Ex ia I Ma, Μοναδική Συμβατή Λύση Αισθητήρα Μεθανίου Υπεριώδους για Υπόγεια Ορυχεία

Εξαιρετικά Χαμηλή Κατανάλωση Ενέργειας <1.5mW, Συμβατό με Φορητό Εξοπλισμό Τροφοδοτούμενο από Μπαταρία, Εξοπλισμό Ασύρματης Παρακολούθησης

Πλεονέκτημα Οπτικής Αρχής: Διάρκεια Ζωής 10 Έτη, Χωρίς Δηλητηρίαση Καταλύτη, Υψηλή Σταθερότητα, Πολύ Μικρή Μετατόπιση Θερμοκρασίας

Ενσωματωμένη Πλήρης Αντιστάθμιση: Ενσωματωμένη Αντιστάθμιση Θερμοκρασίας και Ατμοσφαιρικής Πίεσης, Βαθμονόμηση Εργοστασίου, Άμεση Ανάγνωση Συγκέντρωσης από Μονοτσίπ

Ισχυρό Περίβλημα από Ανοξείδωτο Χάλυβα, Ανθεκτικό στη Σκόνη, την Υγρασία, Σκληρό Υπόγειο Περιβάλλον

Ψηφιακή Έξοδος UART, Εξαιρετικά Απλό Κύκλωμα, Δεν Απαιτείται Εξωτερικό Κύκλωμα Διαμόρφωσης Σήματος

VIII. Κύριες Εφαρμογές και Σενάρια Εφαρμογής

1. Βασική Εφαρμογή Παρακολούθηση συγκέντρωσης μεθανίου υπόγεια σε ανθρακωρυχεία, ανίχνευση διαρροής φυσικού αερίου σε μεγάλο εύρος, έγκαιρη προειδοποίηση ασφάλειας ορυχείων

2. Κατανομή Εφαρμογών

Βιομηχανία εξόρυξης άνθρακα και ορυχείων (κυρίαρχη)

Όργανο επιθεώρησης υπόγειων αερίων, φορητός ανιχνευτής αερίου

Σταθερός αισθητήρας αερίου, υποσταθμός παρακολούθησης ασφάλειας ορυχείων, διαδικτυακή παρακολούθηση αερίου σε σήραγγες

Συναγερμός υπέρβασης ορίου αερίου σε μέτωπο εξόρυξης άνθρακα, μέτωπο εκσκαφής, σήραγγα, σφραγισμένη περιοχή

Βιομηχανία πετρελαίου και φυσικού αερίου

Παρακολούθηση διαρροής φυσικού αερίου σε μεγάλες αποστάσεις, σταθμός μεγάλης εμβέλειας

Ανίχνευση μεθανίου υψηλής συγκέντρωσης σε πετρελαιοπηγές, διυλιστήρια και χημικές εγκαταστάσεις

Εξοπλισμός βιομηχανικής ασφάλειας

Σταθερός ανιχνευτής εύφλεκτων αερίων, αναλυτής βιομηχανικών αερίων

Παρακολούθηση μεθανίου διαλυμένου σε λάδι μετασχηματιστή (βλάβες λαδιού-αερίου)

Φορητές / Ασύρματες συσκευές

Φορητός ανιχνευτής χαμηλής κατανάλωσης με μπαταρία, κόμβος ασύρματης παρακολούθησης αερίου IoT
