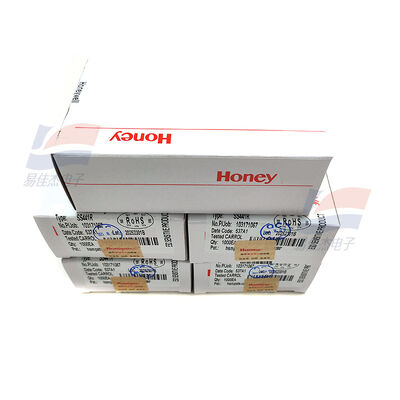

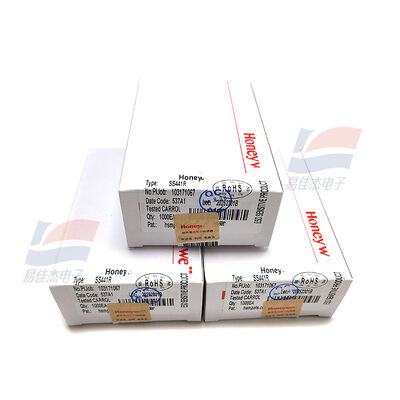

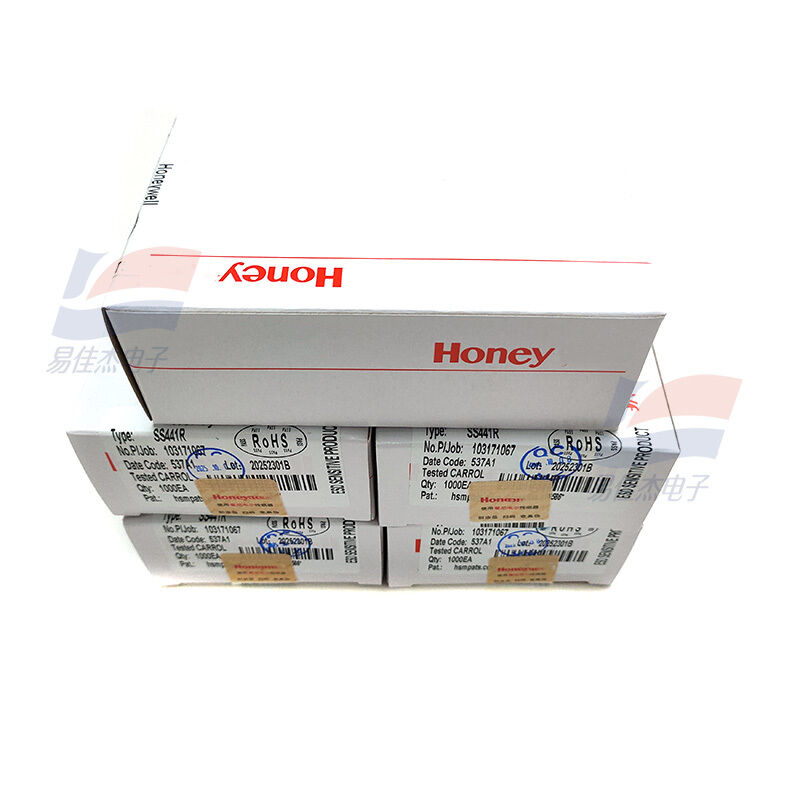

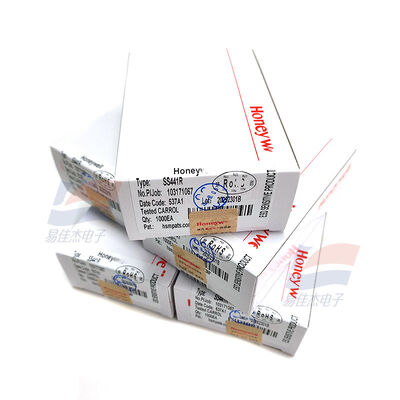

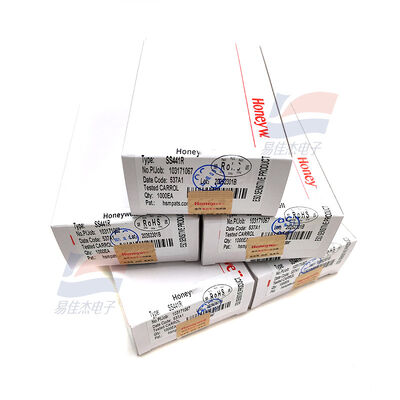

Ψηφιακός διακόπτης Hall YJJ SS441R χωρίς επαφή μαγνητικής ανίχνευσης γενικό τσιπ

Περιγραφή προϊόντος:

Ψηφιακός διακόπτης Hall μονής πόλωσης YJJ SS441R, μη επαφής ανίχνευσης μαγνητικού πεδίου, γενικό τσιπ

Χαρακτηριστικά:

Μοντέλο: SS441R

Τύπος: Ψηφιακός διακόπτης Hall μονής πόλωσης (υψηλή ευαισθησία), μέρος της σειράς SS440R, ανταποκρίνεται μόνο στον νότιο πόλο (S) του μαγνητικού πεδίου, πακέτο επιφανειακής στήριξης TO-92, βιομηχανική ευρεία θερμοκρασιακή περιοχή, ενσωματωμένη προστασία, γενικό τσιπ μη επαφής ανίχνευσης μαγνητικού πεδίου.

I. Βασική Επισκόπηση

Κατηγορία προϊόντος: Ψηφιακός διακόπτης φαινομένου Hall μονής πόλωσης (Unipolar Hall Switch)

Μαγνητικός πόλος απόκρισης: Μόνο ο νότιος πόλος (S) ενεργοποιεί, καμία δράση στον βόρειο πόλο (N)

Ευαισθησία: Υψηλότερη ευαισθησία στην ίδια σειρά (η υψηλότερη από τα τρία μοντέλα της σειράς SS440R)

Πακέτο: Επίπεδο TO-92, επιφανειακή στήριξη 3 ακίδων, συγκόλληση, εύκολη καλωδίωση

Έξοδος: NPN sink ρεύματος (pull-down), έξοδος open-drain, μπορεί να οδηγήσει απευθείας MCU IO, τρανζίστορ, ρελέ

Ενσωματωμένη προστασία: Προστασία αντίστροφης τροφοδοσίας, χωρίς κάψιμο τσιπ λόγω αντίστροφης καλωδίωσης

II. Βασικές Μαγνητικές Παράμετροι (αναφορά 25℃)

1Gs = 0.1mT

Τυπικό σημείο λειτουργίας (όριο αγωγιμότητας μαγνητικού πεδίου Bop): 75 G (7.5 mT)

Μέγιστο μαγνητικό πεδίο αγωγιμότητας: 135 G (13.5 mT)

Ελάχιστο μαγνητικό πεδίο απενεργοποίησης (όριο απενεργοποίησης Brp): 10 G (1.0 mT)

Διαφορά υστέρησης μαγνητικού πεδίου (Bop-Brp): Τυπικά 40 G, αντι-τρέμουλο, αντι-ψευδο-ενεργοποίηση

Χαρακτηριστικά ανίχνευσης: Πλησίασμα S πόλου για αγωγιμότητα, αποσύνδεση με απομάκρυνση μαγνητικού πεδίου, χωρίς κλείδωμα

III. Πλήρεις Ηλεκτρικές Παράμετροι

1. Παράμετροι τροφοδοσίας

Εύρος τάσης λειτουργίας: 3.0 V ~ 24 V DC (συμβατό με συστήματα 3.3V/5V/12V/24V)

Τυπικό ρεύμα τροφοδοσίας: 4 mA (τροφοδοσία 5V), μέγιστο 8 mA

Μέγιστο sink ρεύματος εξόδου: 20 mA (ανώτατο όριο εξόδου open-drain)

Ρεύμα διαρροής: ≤10μA

2. Χαρακτηριστικά απόκρισης μεταγωγής

Χρόνος ανόδου/πτώσης εξόδου: ≤1.5 μs, υψηλής ταχύτητας μεταγωγή

Εύρος θερμοκρασίας λειτουργίας: -40℃ ～ +150℃ (εξαιρετικά ευρεία βιομηχανική βαθμίδα υψηλής θερμοκρασίας)

Θερμοκρασία αποθήκευσης: -55℃～165℃

Ορισμός ακίδων (TO-92 με το πρόσωπο προς τα εμπρός, ακίδες προς τα κάτω από αριστερά προς τα δεξιά)

Ακίδα 1: VCC (θετικός πόλος τροφοδοσίας)

Ακίδα 2: GND (γείωση τροφοδοσίας)

Ακίδα 3: OUT (έξοδος NPN open-drain)
