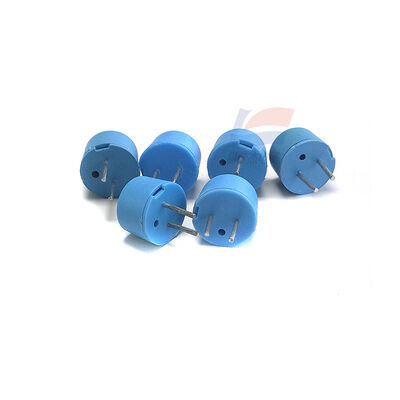

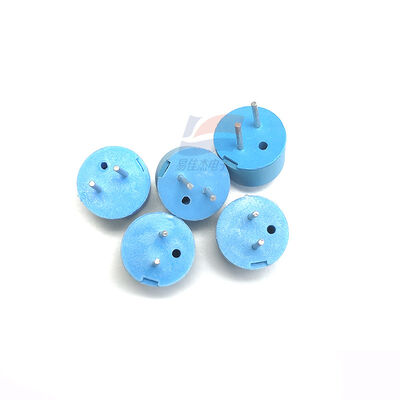

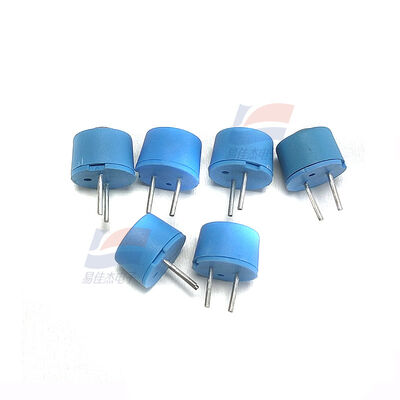

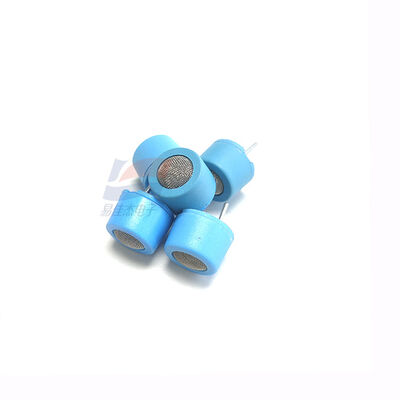

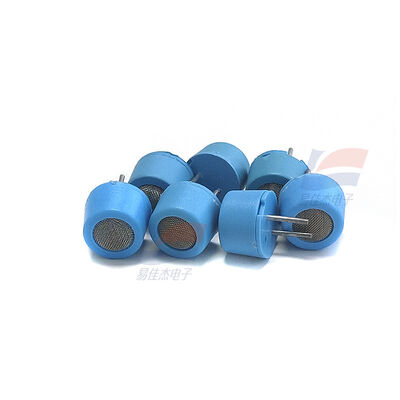

Αισθητήρας αερίου ημιαγωγού YJJ MQ-D1 για ανίχνευση διαρροής οικιακού αερίου

Περιγραφή του προϊόντος:

YJJ MQ-D1 Ημιαγωγός αισθητήρας αερίου για ανίχνευση διαρροής οικιακού αερίου

Χαρακτηριστικά:

Ο ανιχνευτής αερίων καυσίμων MQ-D1 ανήκει στη σειρά μοντέλων χαμηλής ισχύος MQ-D. Μπορεί να ανιχνεύσει διάφορους τύπους καυσίμων αερίων και καπνού.και χρησιμοποιείται κυρίως για την ανίχνευση διαρροών αερίων σε οικιακά περιβάλλοντα.

Ι. Βασική επισκόπηση

Πρότυπο: MQ-D1

Αρχή ανίχνευσης: Αισθητήρας αερίου με οξείδιο του μετάλλου (MOS), η αντίσταση μειώνεται καθώς αυξάνεται η συγκέντρωση του καύσιμου αερίου και παράγει ένα αναλογικό σήμα τάσης

Συσκευασία: Μεταλλική θήκη προς συσκευασία, 4 καρφίτσες (καταθέρμανση καλωδίου καρφίτσες 2 + σήμα ηλεκτρόδιο καρφίτσες 2)

Τοποθέτηση πυρήνα: ανίχνευση καυσίμων αερίων ευρέος φάσματος χαμηλής ισχύος, σε σύγκριση με τα παραδοσιακά MQ-2 και MQ-4, με χαμηλότερη κατανάλωση ενέργειας και μικρότερο μέγεθος

ΙΙ. Ανιχνεύσιμο αέριο και εύρος

1. Ανιχνεύσιμα αέρια (τύπος ευρέος φάσματος)

Φυσικό αέριο (μεθάνιο CH4), αέριο, υγροποιημένο αέριο πετρελαίου (LPG), υδρογόνο, μονοξείδιο του άνθρακα (CO), ακετυλένιο, ατμοί βενζίνης/κεροζίνης, αλκάνια, καπνός, οργανικοί καύσιμοι ατμοί

2. Πεδίο μέτρησης

500 ppm ~ 10000 ppm (0,05% ~ 1%), βέλτιστη ευαισθησία για το μεθάνιο

Πρότυπο βαθμονόμησης: 0,3% (3000 ppm) μεθάνιο

ΙΙΙ. Πλήρεις ηλεκτρικές παραμέτρους (αρχικό φύλλο προδιαγραφών εργοστασίου)

1Παράμετροι τροφοδοσίας και θέρμανσης

Η τάση θέρμανσης VH: 6,0V DC

Δυναμική τάση βρόχου Vc: ≤ 24V DC

Τυπική αντίσταση φορτίου RL = 51Ω

Κατανάλωση ενέργειας θέρμανσης: σχεδιασμός χαμηλής κατανάλωσης, πολύ χαμηλότερος από τους συνηθισμένους αισθητήρες σειράς MQ

2Ηλεκτρικά χαρακτηριστικά του αισθητήρα αερίου

Η τάση εξόδου καθαρού αέρα: V0 = 0,7 ~ 1,6 V

Δυνατότητα εκτίμησης

Χρόνος απόκρισης (T90): ≤ 30 s (το αέριο φτάνει σε σταθερή ισχύ)

Χρόνος ανάκτησης: ≤ 60 δευτερόλεπτα (έξοδος από το αέριο και επιστροφή στην αρχική τιμή)

3Εργασιακό περιβάλλον

Θερμοκρασία λειτουργίας: -10°C ∙ +45°C

Θερμοκρασία αποθήκευσης: -20°C ∙ +50°C

Η υγρασία του περιβάλλοντος: ≤ 90% RH (χωρίς συμπύκνωση)

Ατμοσφαιρική πίεση: 650 ~ 800 mmHg

Διάρκεια: 24ωρος συνεχής κύκλος λειτουργίας, μετατόπιση τάσης βάσης **±15% εντός**

4Ορισμός πινών (4-pin universal)

1, 2 καρφίτσες: Σύρμα θέρμανσης (VH) (χωρίς πολικότητα)

3, 4 καρφίτσες: Τερματικά σήματος (Vc/RL) (σε αμφότερες τις άκρες του αισθητήρα αερίου)

IV. Βασικά χαρακτηριστικά του προϊόντος

Χαμηλή κατανάλωση ενέργειας: αποκλειστική σχεδίαση θέρμανσης χαμηλής κατανάλωσης για τη σειρά D, κατάλληλη για συσκευές που λειτουργούν με μπαταρία και φορητές συσκευές

Υψηλή ευαισθησία: Καλή αντίδραση στο μεθάνιο, το υγροποιημένο αέριο, το αέριο, τον καπνό και τους οργανικούς καύσιμους ατμούς

Εξαιρετική μακροχρόνια σταθερότητα, μακρά διάρκεια ζωής και καλή αντοχή σε περιβαλλοντικές παρεμβολές

Απλό περιφερειακό κύκλωμα, απαιτεί μόνο παροχή ηλεκτρικής ενέργειας θέρμανσης + δειγματοληψία διαχωριστή τάσης, ενιαίο τσιπ ADC διαβάζει απευθείας

Χαμηλό κόστος, κατάλληλο για μαζική παραγωγή οικιακών συσκευών μεγάλης κλίμακας

Απαιτείται προθέρμανση (πρώτη προθέρμανση με ενεργοποίηση ≥ 5 λεπτά για σταθερή μέτρηση)

V. Κύρια εφαρμογές και σενάρια εφαρμογής

1Κεντρική εφαρμογή

Προειδοποίηση διαρροής αερίου οικιακών χρήσεων (ανίχνευση διαρροής φυσικού αερίου, υγροποιημένου αερίου, αστικού αερίου)

2Επέκταση σε όλα τα σενάρια

Ασφάλεια στο σπίτι: ανίχνευση διαρροής αερίου κουζίνας, παρακολούθηση διαρροής αερίου για θερμαντήρες νερού με αέριο / φούρνους τοίχου

Βιομηχανική και πολιτική χρήση: Επιθεώρηση μικρής κλίμακας διαρροών καυσίμων αερίων, ανίχνευση διαρροών αερίων αγωγών

Παρακολούθηση του περιβάλλοντος: ανίχνευση υπερβατικών ορίων καυσίμων αερίων, καπνού και καυσίμων ατμών σε εσωτερικούς χώρους

Ενσωμάτωση μικρών συσκευών: Προστασία ασφάλειας σόφας αερίου, μονάδα ασφάλειας αερίου για εξοπλισμό ξήρανσης/θέρμανσης

Απλός εξοπλισμός: Φορητός ανιχνευτής αερίων, παρακολούθηση καυσίμων αερίων σε γκαράζ / υπόγειο, απλός συναγερμός καπνού
