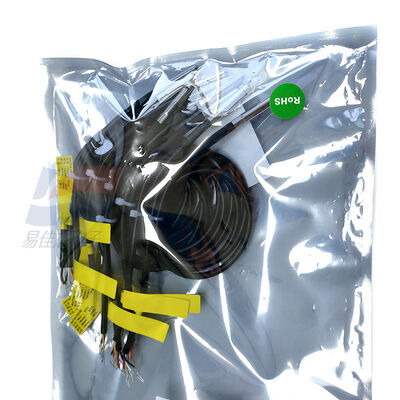

YJJ AHT2415C Τεχνολογικός ανιχνευτής υγρασίας θερμοκρασίας 304 από ανοξείδωτο χάλυβα

Περιγραφή προϊόντος:

Βιομηχανικός αισθητήρας θερμοκρασίας και υγρασίας YJJ AHT2415C από ανοξείδωτο ατσάλι 304

Χαρακτηριστικά:

Η τυπική έκδοση AHT2415C με ενσύρματο αισθητήρα, διαθέτει περίβλημα από ανοξείδωτο ατσάλι 304, ψηφιακή έξοδο I²C, πλήρως βαθμονομημένο εργοστασιακά βιομηχανικό αισθητήρα θερμοκρασίας και υγρασίας. Το επίθημα 00 αντιπροσωπεύει τις αρχικές εργοστασιακές τυπικές προδιαγραφές (προεπιλεγμένο μήκος καλωδίου και συσκευασία). Ακολουθεί μια πλήρης επίσημη περιγραφή παραμέτρων, ηλεκτρικών χαρακτηριστικών, διαστάσεων, ακροδεκτών, επικοινωνίας και εφαρμογών, μαζί με τον σύνδεσμο προς το φύλλο προδιαγραφών του αρχικού εργοστασίου.

I. Επισκόπηση προϊόντος

Μάρκα: ASAIR Guangzhou Aosong Electronics

Πλήρες όνομα μοντέλου: AHT2415C00 (τυπική έκδοση AHT2415C)

Αρχή ανίχνευσης: Χωρητική ανίχνευση θερμοκρασίας και υγρασίας, με ενσωματωμένο αυτο-αναπτυγμένο ψηφιακό ολοκληρωμένο τσιπ

Δομή: Αισθητήρας από ανοξείδωτο ατσάλι 304 + εσωτερική μεμβράνη PTFE ανθεκτική στη σκόνη, αδιάβροχη και διαπνέουσα + θωρακισμένο καλώδιο επέκτασης, ανθεκτικό σε παρεμβολές σκόνης, συμπύκνωσης και υγρασίας, χωρίς ανάγκη άμεσης συγκόλλησης PCB, εξωτερική εγκατάσταση

Εργοστάσιο: Πλήρως βαθμονομημένο σε όλο το εύρος, χωρίς ανάγκη δευτερογενούς βαθμονόμησης από τον χρήστη

II. Βασικές Παράμετροι Μέτρησης (Αναφορά Κανονικής Θερμοκρασίας 25℃)

1. Εύρος Μέτρησης

Θερμοκρασία: -30℃ ～ +80℃ (οριακό εύρος λειτουργίας: -40~85℃)

Σχετική Υγρασία: 0%RH ～ 100%RH (πλήρες εύρος)

2. Ακρίβεια Μέτρησης (Τυπικές Τιμές)

Ακρίβεια Θερμοκρασίας: ±0.5℃ (25℃)

Ακρίβεια Υγρασίας: ±3%RH (εύρος 20%~80% RH)

3. Απόκριση και Παρέκκλιση

Χρόνος Απόκρισης Θερμοκρασίας / Υγρασίας (τ63%): <8s

Μακροπρόθεσμη Παρέκκλιση Υγρασίας: <1% RH / Έτος, εξαιρετική μακροπρόθεσμη σταθερότητα

III. Πίνακας Παραμέτρων Ηλεκτρικών Χαρακτηριστικών

Στοιχείο Παραμέτρου Ελάχιστη Τιμή Τυπική Τιμή Μέγιστη Τιμή Μονάδα Παρατηρήσεις

Τάση Τροφοδοσίας VCC 2.2 3.3 5.5 V Ευρεία συμβατότητα τάσης για συστήματα 3.3V/5V

Ρεύμα Λειτουργίας - 980 - μA Κατανάλωση ενέργειας κανονικής μέτρησης

Τυπική Κατανάλωση Ενέργειας - 3.2 - mW Τροφοδοσία 3.3V

Διεπαφή Επικοινωνίας -- I²C -- -- Τυπική ψηφιακή σειριακή έξοδος

Διεύθυνση Slave I²C -- Σταθερή Διεύθυνση -- -- Αρχική εργοστασιακή τυπική διεύθυνση

IV. Φυσικές Διαστάσεις και Προδιαγραφές Καλωδίων (Τυπική Διαμόρφωση AHT2415C00)

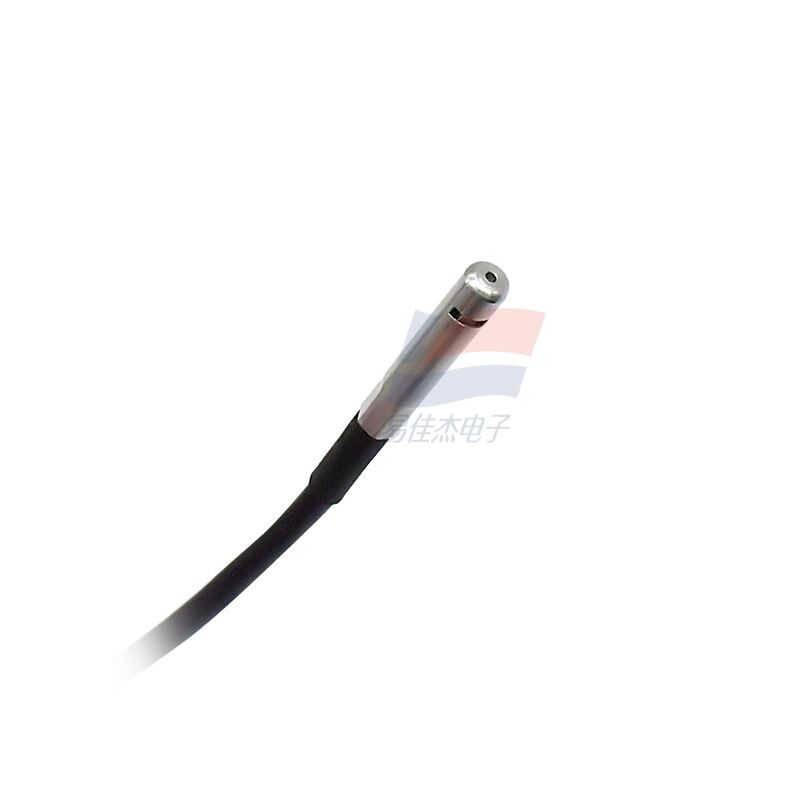

Μεταλλικός Αισθητήρας

Διάμετρος Αισθητήρα: Φ5.0 mm

Μήκος Αισθητήρα: 30 ± 0.5 mm

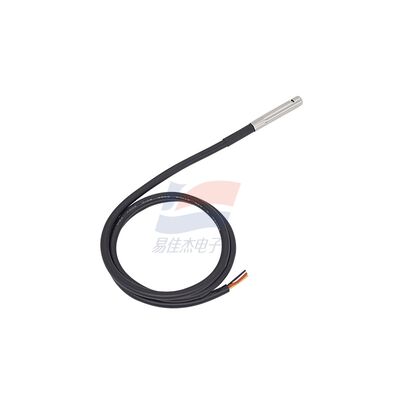

Καλώδιο Επέκτασης (Αρχική εργοστασιακή τυπική προδιαγραφή 00)

Μήκος: 550 ± 5 mm (προεπιλεγμένο μοντέλο χωρίς ρυθμιζόμενο μήκος)

Υλικό Καλωδίου: Τετράκλωνο θωρακισμένο καλώδιο, αντι-παρεμβολικό

Ορισμός Καλωδίωσης Ακροδεκτών (Χρωματικό Πρότυπο)

Κόκκινο: VCC (Θετικός πόλος τροφοδοσίας)

Μαύρο: GND (Γείωση τροφοδοσίας)

Λευκό: SCL (Γραμμή ρολογιού I²C)

Κίτρινο: SDA (Γραμμή δεδομένων I²C)

VII. Χαρακτηριστικά και Προστασία Προϊόντος

Υλικό Περιβλήματος: Ανοξείδωτο ατσάλι 304, ανθεκτικό σε υψηλές και χαμηλές θερμοκρασίες, ανθεκτικό σε χημική διάβρωση και σε μηχανικές κρούσεις

Προστασία Τσιπ: Ο αισθητήρας είναι εσωτερικά εξοπλισμένος με διαπνέουσα μεμβράνη PTFE ανθεκτική στη σκόνη, αποτρέποντας τη μόλυνση από σκόνη, υγρασία και λάδι, κατάλληλο για υγρά και σκονισμένα βιομηχανικά περιβάλλοντα

Πλεονεκτήματα Απόδοσης: Γρήγορη απόκριση, γρήγορη ανάκαμψη, ισχυρή αντι-ηλεκτρομαγνητική παρεμβολή, μικρή παρέκκλιση θερμοκρασίας, καλή μακροπρόθεσμη σταθερότητα

Φιλικό προς το Περιβάλλον: Συμμορφώνεται με τα πρότυπα RoHS

VIII. Πρωτόκολλο Επικοινωνίας (I²C)

Λειτουργία Επικοινωνίας: Τυπική Σειριακή Δίαυλος I²C

Ρυθμός Επικοινωνίας: Υποστηρίζει κανονική συχνότητα ρολογιού I²C

Μορφή Δεδομένων: Πρώτα δεδομένα υγρασίας, μετά δεδομένα θερμοκρασίας, με ένα bit ελέγχου, ο κεντρικός υπολογιστής μπορεί να διαβάσει τα ολοκληρωμένα δεδομένα και να τα αναλύσει και να τα μετατρέψει για να λάβει τις πραγματικές τιμές θερμοκρασίας και υγρασίας.
