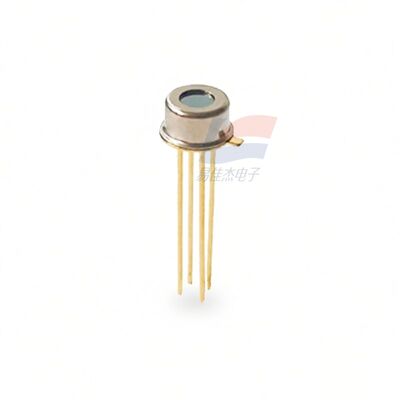

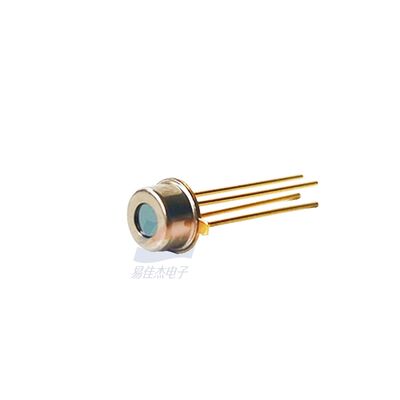

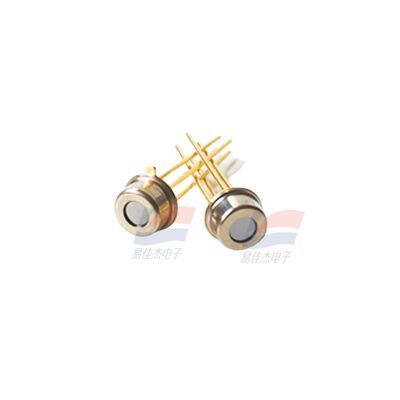

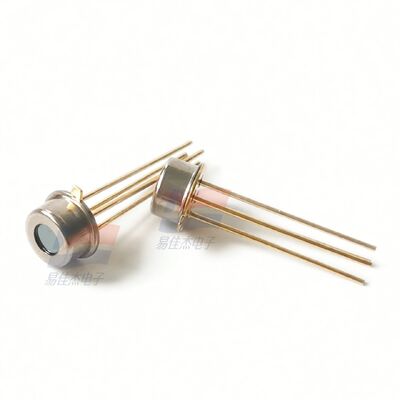

MRT313 MRT511 Αισθητήρα θερμοπίλης Μετωπική θερμοκρασία Πυροβόλο θερμοκρασία ανιχνευτής Μη επαρκής θερμομετρητής

MRT313 MRT511 Θερμοπίλ Αισθητήρας Θερμοκρασίας Πιστόλι Θερμοκρασίας Μέτωπο Εξάρτημα Θερμόμετρου χωρίς επαφή

1. Βασική αρχή εργασίας:

Το MRT313 λειτουργεί βάσει του φαινομένου θερμότητος και της αρχής ανίχνευσης υπέρυθρης ακτινοβολίας:

• Ενσωματώνει ένα τσιπ αισθητήρα θερμόπηξης και ένα φίλτρο υπερύθρων υψηλής διαπερατότητας (βελτιστοποιημένο για μήκος κύματος 8–14 μm, που ταιριάζει με το μέγιστο μήκος κύματος υπέρυθρης ακτινοβολίας του ανθρώπινου σώματος).
• Όταν ο αισθητήρας στοχεύει στο ανθρώπινο μέτωπο, το τσιπ thermopile απορροφά την υπέρυθρη ακτινοβολία που εκπέμπεται από την επιφάνεια του δέρματος. Η απορροφούμενη ενέργεια δημιουργεί μια διαφορά θερμοκρασίας μεταξύ των θερμών και ψυχρών συνδέσεων του θερμοπίσκου, η οποία προκαλεί μια αναλογική τάση Seebeck.
• Το σήμα τάσης εξόδου επεξεργάζεται από ένα κύκλωμα ρύθμισης σήματος (π.χ. ενίσχυση, βαθμονόμηση) για να μετατραπεί σε ακριβή ένδειξη θερμοκρασίας σώματος.

2. Βασικά χαρακτηριστικά:

1. Βελτιστοποίηση θερμοκρασίας ανθρώπινου σώματος: Το φίλτρο υπερύθρων 8–14 μm είναι προσαρμοσμένο για την υπέρυθρη ακτινοβολία του ανθρώπινου σώματος, διασφαλίζοντας υψηλή επιλεκτικότητα και εξαλείφοντας τις παρεμβολές από το φως του περιβάλλοντος και άλλες πηγές θερμότητας.
2. Υψηλή ακρίβεια μέτρησης: Υπό τυπικές συνθήκες μέτρησης (απόσταση: 3–5 cm, θερμοκρασία περιβάλλοντος: 25°C), το σφάλμα μέτρησης θερμοκρασίας είναι ≤ ±0,2°C, ικανοποιώντας τις απαιτήσεις ακρίβειας των ιατρικών θερμομέτρων και των θερμομέτρων καταναλωτικής ποιότητας.
3. Γρήγορος χρόνος απόκρισης: Χρόνος απόκρισης T₉0 ≤ 300 ms, επιτρέποντας γρήγορη ανάγνωση της θερμοκρασίας χωρίς μεγάλη αναμονή.
4. Χαμηλή κατανάλωση ενέργειας: Σχεδίαση εξαιρετικά χαμηλής ισχύος με τυπικό ρεύμα λειτουργίας ≤ 10 μA, κατάλληλο για φορητές συσκευές που τροφοδοτούνται από μπαταρίες (π.χ. θερμόμετρα μετώπου χειρός).
5. Συμπαγής και εύκολη ενσωμάτωση: Μικρό πακέτο SMD, ελαφριά δομή και σχεδιασμός συμβατός με καρφίτσες για άμεση συγκόλληση σε πλακέτες PCB, ιδανικό για μικροσκοπικό εξοπλισμό μέτρησης θερμοκρασίας.
6. Ενσωματωμένη αντιστάθμιση θερμοκρασίας: Εξοπλισμένο με ενσωματωμένο θερμίστορ NTC για παρακολούθηση και αντιστάθμιση της θερμοκρασίας περιβάλλοντος σε πραγματικό χρόνο, εξασφαλίζοντας ακρίβεια μέτρησης σε διαφορετικές θερμοκρασίες περιβάλλοντος (10°C–40°C).
7. Σταθερή μακροπρόθεσμη απόδοση: Χαμηλός ρυθμός μετατόπισης ≤ 0,1°C/έτος, δεν χρειάζεται συχνή επαναβαθμονόμηση κατά τη διάρκεια ζωής.

3. Τυπικές εφαρμογές:

• Ιατρικά θερμόμετρα μετώπου χωρίς επαφή
• Θερμόμετρα σώματος υπέρυθρων καταναλωτών
• Έξυπνες φορητές συσκευές παρακολούθησης θερμοκρασίας (π.χ. έξυπνες ζώνες με ανίχνευση θερμοκρασίας)
• Εξοπλισμός ελέγχου θερμοκρασίας δημόσιας υγείας (απλοποιημένες εκδόσεις)
