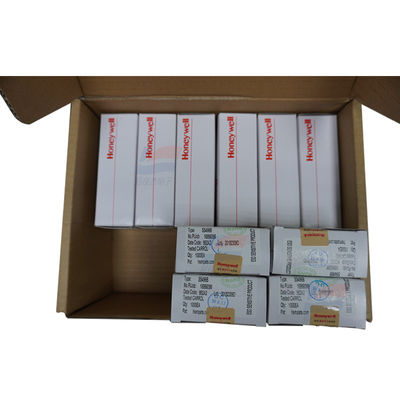

YJJ SS496A αισθητήρας γραμμικής επίδρασης Hall Χρησιμοποιούνται σενάρια όπως ανίχνευση θέσης και έλεγχος κινητήρα

Περιγραφή του προϊόντος:

SS496A Λεωνικός αισθητήρας εφέ Hall Σενάρια που χρησιμοποιούνται, όπως ανίχνευση θέσης και έλεγχος κινητήρα

Χαρακτηριστικά:

Το SS496A είναι ένας γραμμικός αισθητήρας φαινομένου Hall που κυκλοφόρησε από την Honeywell.Είναι κατάλληλο για εφαρμογές όπως η ανίχνευση θέσηςΗ ακόλουθη είναι μια λεπτομερή περιγραφή παραμέτρων που έχει ενσωματωθεί από τις επίσημες και έγκυρες πλατφόρμες ηλεκτρονικών εξαρτημάτων:

Παράμετροι αισθητήρα πυρήνα

Κατηγορία παραμέτρων Ειδικοί δείκτες

Τύπος ανίχνευσης Τύπος αναλογίας γραμμικό φαινόμενο Hall, η τάση εξόδου αλλάζει γραμμικά με την ένταση του μαγνητικού πεδίου

Πεδίο μέτρησης μαγνητικού πεδίου από −670 έως +670 Gauss (δηλ. −67 mT έως +67 mT)

Ευαισθησία Τυπική τιμή 1,5 mV/G, ορισμένα στοιχεία δείχνουν τυπική τιμή 2,7 mV/G, ικανή να συλλάβει με ακρίβεια λεπτές αλλαγές στο μαγνητικό πεδίο

Η τάση εξόδου μηδενικού σημείου 0 Gauss, μαγνητικό πεδίο, τυπική τιμή 2,5V ± 0,075V (συμβατό με σενάρια ονομαστικής τροφοδοσίας 5V)

Πεδίο τάσης εξόδου Ελάχιστο 0,2V έως (ταχύτητα τροφοδοσίας - 0,2V), τυπικό 0,4V έως (ταχύτητα τροφοδοσίας - 0,4V), ευρύ πεδίο τάσης εξόδου

Γραμμικότητα Το γραμμικό σφάλμα δεν υπερβαίνει το 1,5% της πλήρους κλίμακας, εξασφαλίζοντας τη γραμμική ακρίβεια του μαγνητικού πεδίου και της μετατροπής τάσης

Μετατόπιση θερμοκρασίας Μετατόπιση μηδενικού σημείου ±0,04% - ±0,07%/°C· Μετατόπιση ευαισθησίας ≤ -0,00% έως +0,07%/°C όταν < 25°C, ≤ -0,02% έως +0,06%/°C όταν ≥ 25°C, σταθερή απόδοση σε περιβάλλον υψηλών θερμοκρασιών

Χρόνος απόκρισης έως 1μs, κατάλληλος για σενάρια ανίχνευσης δυναμικού μαγνητικού πεδίου υψηλής ταχύτητας

Ηλεκτρικές παραμέτρους

Κατηγορία παραμέτρων Ειδικοί δείκτες

Δραστηριακή τάση Ελάχιστη 4,5V, μέγιστη 10,5V, ονομαστική τάση τροφοδοσίας 5V ή 9V

Στατικό ρεύμα λειτουργίας Τυπική τιμή 8mA, ορισμένες προδιαγραφές υποδεικνύουν μέγιστο 8700μA, χαρακτηριστικό χαμηλής κατανάλωσης ισχύος κατάλληλο για συσκευές με μπαταρία

Μέγιστο ρεύμα εξόδου Μέχρι 10mA, μπορεί να οδηγήσει απευθείας κάποια μικρά φορτία, χωρίς να απαιτείται πρόσθετο κύκλωμα κίνησης

Περιβαλλοντικές και φυσικές παραμέτρους

Κατηγορία παραμέτρων Ειδικοί δείκτες

Θερμοκρασία λειτουργίας -40°C έως 150°C, κατάλληλη για βιομηχανικά περιβάλλοντα υψηλής θερμοκρασίας και εξωτερικά περιβάλλοντα χαμηλής θερμοκρασίας

Έντυπο συσκευασίας Συνήθως συσκευασία TO - 92 με τρύπα, διαθέσιμη επίσης συσκευασία SOT - 23 επιφανειακής τοποθέτησης, σχεδιασμός 3 πινών, βολική για συγκόλληση και ενσωμάτωση

Φυσικό μέγεθος TO - 92 συσκευασία, μήκος 4,06 mm, πλάτος 1,6 mm, ύψος 3 mm, μικρό μέγεθος, εξοικονόμηση χώρου εγκατάστασης

Μέθοδος εγκατάστασης Η συσκευασία διασωλήνων υποστηρίζει την εγκατάσταση διασωλήνων, η συσκευασία επιφανειακής τοποθέτησης υποστηρίζει την επιφανειακή τοποθέτηση, κατάλληλη για διαφορετικές απαιτήσεις σχεδιασμού PCB

Συμμόρφωση και άλλες παραμέτρους

Κατηγορία παραμέτρων Ειδικοί δείκτες

Πιστοποίηση συμμόρφωσης Συμμορφώνεται με το πρότυπο ROHS της ΕΕ, ταξινομείται ως EAR99 στο ECCN των ΗΠΑ, συμβατό με τις απαιτήσεις συμμόρφωσης ηλεκτρονικών συσκευών σε πολλές χώρες

Βασικά χαρακτηριστικά Ενσωματωμένη μικροδιαμορφώσιμη αντίσταση ταινίας λέιζερ για τη βελτίωση της ακρίβειας και της σταθερότητας της θερμοκρασίας.Χρησιμοποιεί ένα τετρα-συστατικό Hall αισθητήρα στοιχείο για τη μείωση της επίδρασης της μηχανικής και θερμικής πίεσης στην έξοδο

συμβατότητα εφαρμογής συμβατότητα με ανίχνευση θέσης του μηχανοκίνητου περιτροχίου χωρίς βούρτσα, μέτρηση ταχύτητας, ανίχνευση μετατόπισης σε σενάρια βιομηχανικού ελέγχου και καταναλωτικής ηλεκτρονικής,επίσης κατάλληλο για εξοπλισμό μέτρησης μαγνητικού πεδίου υψηλής ακρίβειας.
