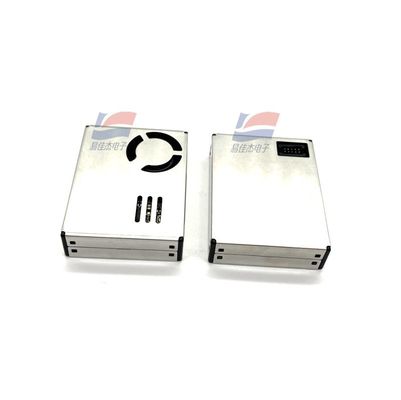

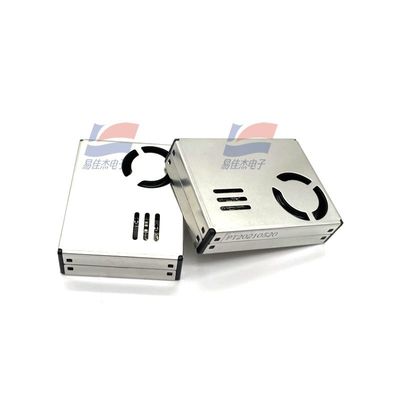

YJJ PMS9103M Αισθητήρας σωματιδίων τύπου διάχυσης λέιζερ που χρησιμοποιείται για την παρακολούθηση της συγκέντρωσης σωματιδίων στον αέρα

Περιγραφή του προϊόντος:

YJJ PMS9103M Αισθητήρας σωματιδίων τύπου διάχυσης λέιζερ που χρησιμοποιείται για την παρακολούθηση της συγκέντρωσης σωματιδίων στον αέρα

Χαρακτηριστικά:

Ο PMS9103M είναι ένας ψηφιακός αισθητήρας σωματιδίων γενικής χρήσης που βασίζεται στην αρχή της διάσπασης λέιζερ.Μπορεί συνεχώς να συλλέγει και να υπολογίζει τον αριθμό των αιωρούμενων σωματιδίων διαφόρων διαμέτρων στον αέρα ανά μονάδα όγκου, και τη μετατρέπουν σε συγκέντρωση μάζας, η οποία εκπέμπεται στη συνέχεια μέσω ψηφιακής διεπαφής.

Παρακάτω παρατίθεται η λεπτομερή περιγραφή των κύριων παραμέτρων του:

Τεχνικές προδιαγραφές

Πεδίο μέτρησης σωματιδίων: Υποστηρίζει τρία κανάλια μεγέθους σωματιδίων: 0,3 - 1,0 μm, 1,0 - 2,5 μm και 2,5 - 10 μm.

Απόδοση καταμέτρησης σωματιδίων: 50% σε σωματίδια μεγέθους 0,3 μm και ≥ 98% σε σωματίδια μεγέθους ≥ 0,5 μm.

Αποτελεσματικό εύρος μέτρησης της συγκέντρωσης σωματιδίων: 0 - 500 μικρογραμμάρια ανά κυβικό μέτρο (κανονική τιμή PM2,5).

Μέγιστο εύρος συγκέντρωσης μάζας σωματιδίων: ≥ 1000 μικρογραμμάρια ανά κυβικό μέτρο (κλασσική τιμή PM2.5).

Ανάλυση: 1 μικρογραμμάριο ανά κυβικό μέτρο (μg/m3).

Συμμόρφωση: εντός του εύρους 100 έως 500 μg/m3, είναι ±10% (κλασική τιμή PM2.5) · εντός του εύρους 0 έως 100 μg/m3, είναι ±10 μg/m3.

Όγκος δειγματοληψίας: 0,1 λίτρα (L).

Χρόνος απόκρισης: Χρόνος απάντησης < 1 δευτερόλεπτο, συνολικός χρόνος απάντησης ≤ 10 δευτερόλεπτα.

Απαιτήσεις τροφοδοσίας: τάση συνεχούς ρεύματος: Τυπική τιμή: 5,0V, ελάχιστη τιμή: 4,5V, μέγιστη τιμή: 5,5V, ρεύμα λειτουργίας: ≤ 100 mA, ρεύμα αναμονής: ≤ 2 mA.

Επίπεδο διεπαφής δεδομένων: επίπεδο TTL, λογική 3.3V (χαμηλό επίπεδο < 0,8V, υψηλό επίπεδο > 2,7V).

Περιβάλλον εργασίας: εύρος θερμοκρασίας -10 έως +60°C, εύρος υγρασίας 0 έως 95% (χωρίς συμπύκνωση).

Περιβάλλον αποθήκευσης: εύρος θερμοκρασίας -40 έως +85 βαθμούς Κελσίου.

Αξιοπιστία: Ο μέσος χρόνος μεταξύ αποτυχιών (MTBF) είναι ≥ 5 έτη.

Μέγεθος: Μέγιστο 48 × 40 × 12 χιλιοστά (mm).

Ορισμός διεπαφής

Το PMS9103M χρησιμοποιεί μια διεπαφή 8 πινών.

PIN1 (VCC): Θετική τροφοδοσία (+5V)

PIN2 (GND): αρνητική τροφοδοσία

PIN3 (SET): Σημείο ρύθμισης, επίπεδο TTL @ 3.3V, υψηλό επίπεδο ή ανοιχτό κύκλωμα είναι κανονική κατάσταση λειτουργίας, χαμηλό επίπεδο είναι κατάσταση αδράνειας

PIN4 (RXD): Πιν λήψης σειριακής θύρας, επίπεδο TTL @ 3.3V

PIN5 (TXD): Πιν μεταφοράς σειριακής θύρας, επίπεδο TTL @ 3.3V

PIN6 (RESET): σήμα επαναφοράς της μονάδας, επίπεδο TTL @ 3.3V, επαναφορά χαμηλού επιπέδου

PIN7, PIN8: NC (No Connection) Σημείωση προς προσοχή

Ο αισθητήρας απαιτεί τροφοδοσία 5V, αλλά οι πινές επικοινωνίας και ελέγχου χρειάζονται επίπεδο 3.3V. Εάν συνδεθεί ένα MCU 5V, πρέπει να προστεθεί κύκλος μετατροπής επιπέδου.

Οι καρφίτσες SET και RESET διαθέτουν εσωτερικές αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες αντίστοιχες.

Όταν χρησιμοποιείται η λειτουργία ύπνου, ο ανεμιστήρας χρειάζεται τουλάχιστον 30 δευτερόλεπτα σταθερού χρόνου για να επανεκκινήσει.Συνιστάται ο χρόνος εργασίας μετά το ξύπνημα από τον ύπνο να είναι τουλάχιστον 30 δευτερόλεπτα για να εξασφαλίζεται η ακρίβεια των δεδομένων..
