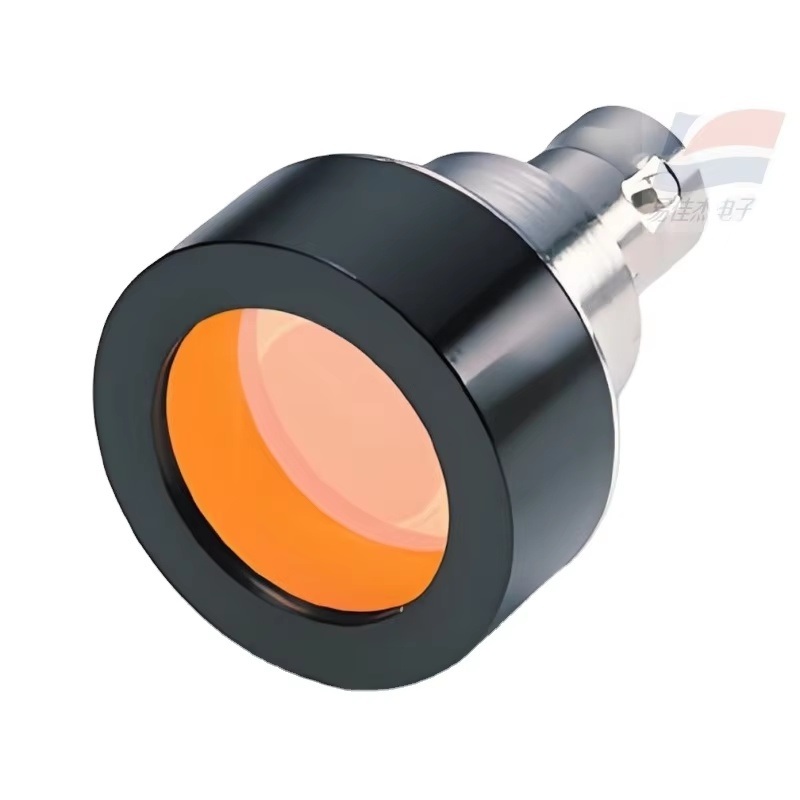

YJJ S9219 S9219-01 Δίοδος Πυριτίου Χρησιμοποιείται για την Ανίχνευση Ορατού Φωτός

Περιγραφή Προϊόντος:

Το YJJ S9219 S9219-01 Silicon Photodiode χρησιμοποιείται για την ανίχνευση ορατού φωτός

Χαρακτηριστικά:

Η φωτοδίοδος S9219 είναι μια φωτοδίοδος πυριτίου που παράγεται από την Hamamatsu Photonics. Χρησιμοποιείται κυρίως για την ανίχνευση ορατού φωτός και διαθέτει υψηλή ευαισθησία και γρήγορα χαρακτηριστικά απόκρισης. Ακολουθεί η λεπτομερής περιγραφή των βασικών παραμέτρων της:

Βασικές παράμετροι

Επιφάνεια λήψης φωτός:

S9219: φ11.3 mm (κυκλική)

S9219-01: 3.6×3.6 mm (τετράγωνη)

Αριθμός εικονοστοιχείων: 1 (μονό εικονοστοιχείο)

Τύπος συσκευασίας: Μεταλλική συσκευασία, με φίλτρο CIE (φιλτράρισμα ορατού φωτός)

Μέθοδος απαγωγής θερμότητας: Μη ψύξη

Ηλεκτρικά χαρακτηριστικά

‌Αντίστροφη τάση (μέγιστη τιμή)‌: 5 V

Εύρος μήκους κύματος ευαισθησίας: 380–780 nm (ορατό φως)

Μέγιστο μήκος κύματος ευαισθησίας (τυπική τιμή): 550 nm (πράσινο φως)

Ευαισθησία (τυπική τιμή):

S9219: 0.24 A/W

S9219-01: 0.22 A/W

Σκοτεινό ρεύμα (μέγιστη τιμή):

S9219: 500 pA

S9219-01: 50 pA

Χρόνος ανόδου (τυπική τιμή):

S9219: 2.5 μs

S9219-01: 0.5 μs

Χωρητικότητα (τυπική τιμή):

S9219: 1100 pF

S9219-01: 150 pF

Άλλα χαρακτηριστικά

‌Φασματική ευαισθησία‌: Παρόμοια με την καμπύλη απόκρισης του ανθρώπινου ματιού, η κορυφή είναι στα 550 nm ‌

Συνθήκες μέτρησης:

Θερμοκρασία: 25°C

Δοκιμή σκοτεινού ρεύματος: VR = 10 mV

Δοκιμή χρόνου ανόδου: VR = 0 V, f = 1 kHz

Σενάριο εφαρμογής

Κατάλληλο για πεδία ανίχνευσης ορατού φωτός όπως οπτικές μετρήσεις, οπτική επικοινωνία και περιβαλλοντική παρακολούθηση, τα οποία απαιτούν γρήγορη απόκριση και υψηλή ευαισθησία.

Προδιαγραφές:
